C. 27), C. 27, 3 cd) – Инструкция по эксплуатации Yamaha RX-A1010
Страница 27: 2 tv) (1 bd/dvd), 4 radio), Необходимые настройки, Настройте параметры аппарата, Подключение телевизора
Ru
27
■

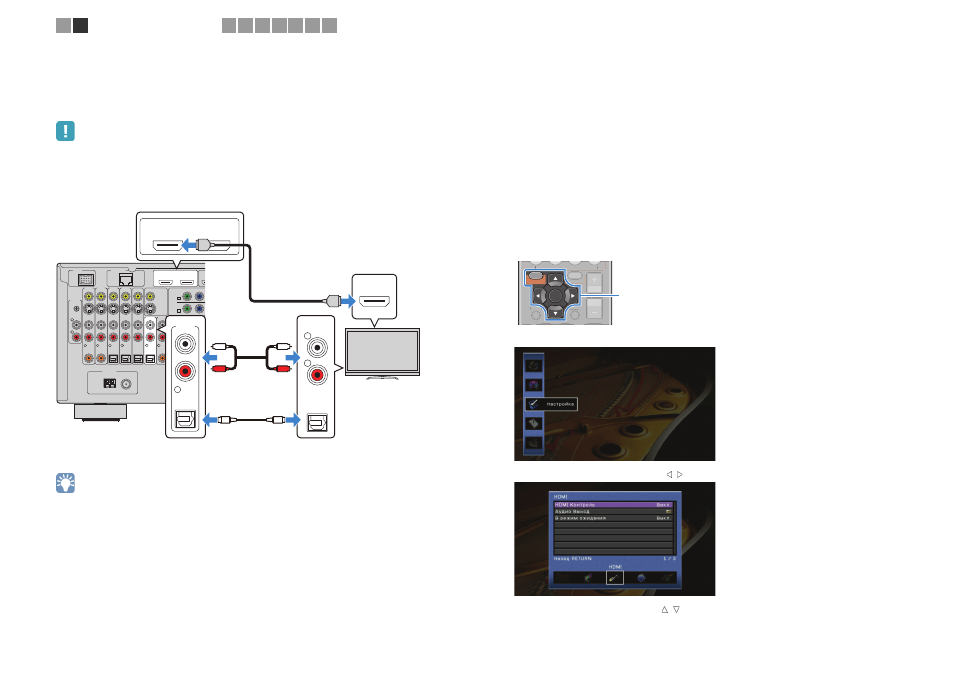

Способ подключения 2 (телевизор, совместимый
с управлением HDMI)
Подключите телевизор к аппарату с помощью кабеля HDMI и аудио кабеля
(цифрового оптического кабеля или цифрового стереокабеля).
• Дальнейшее описание предполагает, что вы не изменяли параметры “HDMI” (c. 104) в меню
“Настройка”.
• Управление HDMI доступно только для гнезда HDMI OUT 1.
• Если вы подключили к аппарату телевизор по интерфейсу HDMI, вы можете выводить входной
видеосигнал на телевизор независимо от того, как вы подключили а аппарату видеоустройства.
Более подробные сведения см. “Схема передачи видеосигнала” (с.132).
• Используя гнездо HDMI OUT 2, можно подключить другой телевизор или проектор (c. 30).
❑ Необходимые настройки
Чтобы использовать функцию управления HDMI, необходимо выполнить следующие
настройки.
Подробнее о настройках и управлении телевизором см. в инструкции по эксплуатации
телевизора.
1
После подключения внешних устройств (телевизора,
воспроизводящих устройств и т. д.) и силового кабеля
включите аппарат, телевизор и воспроизводящие устройства.
2
Настройте параметры аппарата.
a Выберите источник входного видеосигнала телевизора для вывода видеосигнала
с аппарата.
b Нажмите ON SCREEN.
c С помощью клавиш курсора выберите “Настройка” и нажмите ENTER.
d С помощью клавиш курсора ( / ) выберите “HDMI”.
e С помощью клавиш курсора ( / ) выберите “HDMI Контроль” и нажмите ENTER.
f С помощью клавиш курсора выберите “Вкл.”.
g Нажмите ON SCREEN.
DOCK
FM 75Ω
ANTENNA
OPTICAL
AV OUT
R
L
HDMI OUT
ARC
1
2
(1
AV 1
AV 3
AV 4
AV 2
AV 1
AUDIO 4
AUDIO 3
AUDIO 2
(3 CD)
AUDIO 1
(2 TV)
(1 BD/DVD)
FRONT
5
OPTICAL
4
OPTICAL
3
COAXIAL
2
COAXIAL
1
COAXIAL
6
AM
(4 RADIO)
PHONO
NETWORK
GND
Y
P
B
MONITOR OUT/
ZONE OUT
AV 1
A
AV 2
B
HDMI
HDMI OUT
ARC
1
2
OPTICAL
AUDIO 1
(2 TV)
5
AUDIO
OPTICAL
R
L
O
O
L
R
L
R
HDMI
HDMI
Аппарат
(вид сзади)
Гнездо HDMI OUT 1
Гнезда AUDIO1 (OPTICAL
или AUDIO)
Аудиовыход (цифровой оптический
или аналоговой стереокабель)
TB
Вход HDMI
RETURN
VOLUME
TV
CD
RADIO
ENTER
TOP
POP UP
DISPLAY
OPTION
ON SCREEN
BD/DVD
RETURN
VOLUME
TV
CD
RADIO
TOP
POP UP
DISPLAY
A
A
OPTION
BD/DVD
ON SCREEN
Клавиши курсора
ENTER
1 2
Подключение телевизора
