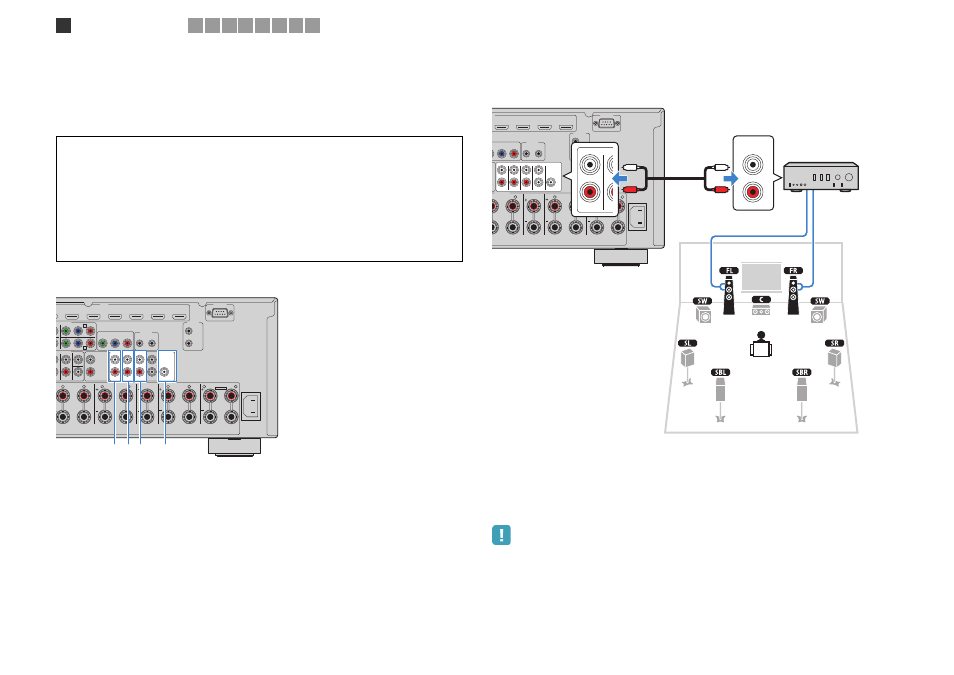

Подключение внешнего усилителя мощности
При использовании внешнего усилителя мощности для усиления выходного сигнала
колонок, подключите входные разъемы усилителя мощности к гнездам PRE OUT
данного аппарата. Через гнезда PRE OUT будут выводиться сигналы с таким же
числом каналов, что и через соответствующие разъемы SPEAKERS.
1
Гнезда FRONT
Вывод звука фронтальных каналов.
2
Гнезда SURROUND
Вывод звука каналов окружающего звучания.
3
Гнезда SUR. BACK
Вывод звука тыловых каналов окружающего звучания. При использовании только одного
внешнего усилителя для канала тылового окружающего звучания подключите его к гнезду
SINGLE (слева).
4
Гнездо CENTER
Вывод звука центральных каналов.
(Пример)
Подключение фронтальных колонок через внешний усилитель мощности
Сведения о внешних усилителях мощности
Рекомендуется использовать усилители мощности, удовлетворяющие следующим
критериям.
- С несбалансированными входами
- С обходом регулирования громкости (или без цепи регулирования громкости)
- Выходная мощность: 100 Вт (8) или выше
• При использовании внешнего усилителя, не оснащенного обходом регулирования громкости,
установите достаточный уровень громкости на внешнем усилителе и зафиксируйте его.
Предупреждение
• Во избежание появления громких шумов или искаженных звуков перед подключением выполните
следующие действия.
- Перед подключением колонок извлеките из розетки силовой кабель переменного тока данного
аппарата и выключите внешний усилитель мощности.
- При использовании гнезд PRE OUT не подключайте колонки к соответствующим разъемам
SPEAKERS.
- При использовании внешнего усилителя, не оснащенного обходом регулирования громкости,
не подключайте к усилителю другие приборы (кроме данного аппарата).
