Ru
11

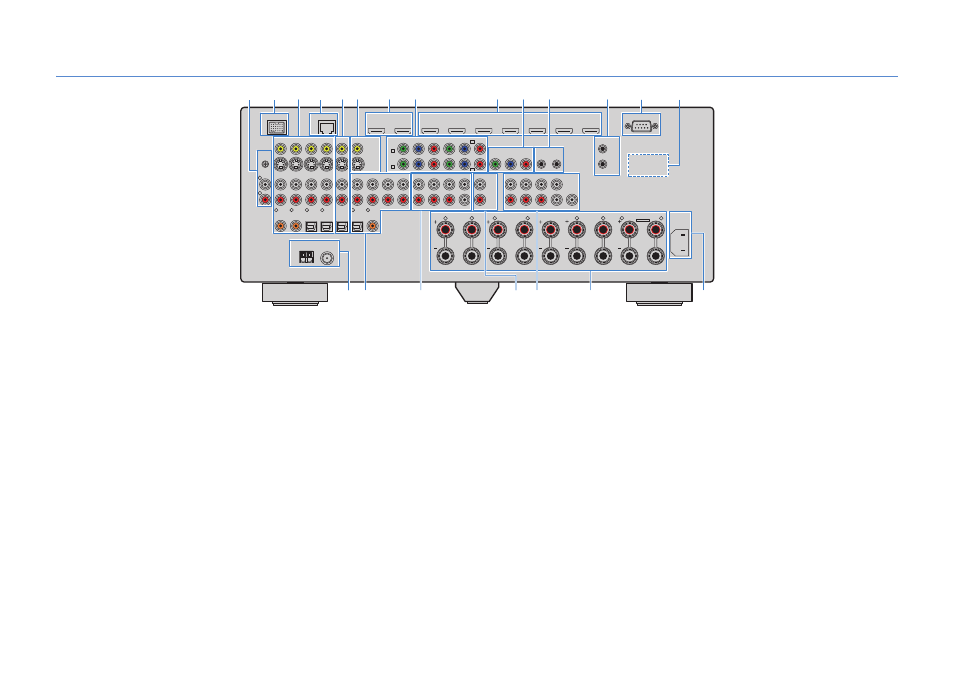

Задняя панель
1
Гнезда PHONO
Для подключения проигрывателя (c. 33).
2
Гнездо DOCK
Для подключения дополнительных продуктов Yamaha, таких как
док-станция iPod (c. 62), беспроводная система iPod (c. 62) и
ресивер Bluetooth (c. 66).
3
Гнезда AV1~4
Для подключения воспроизводящих видео/аудиоустройств для
подачи на аппарат видео/аудиосигналов (c. 31).
4
Гнездо NETWORK
Для подключения к сети (c. 36).
5
Гнезда AV OUT
Для вывода видео/аудиосигнала на записывающее устройство
(например, видеомагнитофон, магнитофон), если выбран
аналоговый вход (V-AUX, AV1~4 или AUDIO1~4) (c. 37).
6
Гнезда MONITOR OUT/ZONE OUT
(композитное видео/S-video)
Для подключения телевизора, совместимого с композитными
видеосигналами или S-video, для вывода видеосигнала (c. 29).
Для подключения видеомонитора Zone2 (c. 77).
7
Гнезда HDMI OUT 1~2
Для подключения HDMI-совместимых телевизоров для вывода
видео/аудиосигналов (c. 25). При использовании функции ARC
аудиосигнал телевизора вводится через гнездо HDMI OUT 1.
8
Гнезда COMPONENT VIDEO (AV1~4)
Для подключения устройств воспроизведения видео, совместимых
с компонентным видеосигналом, для подачи на аппарат
видеосигналов (c. 32).
9
Гнезда HDMI (AV1~7)
Для подключения воспроизводящих устройств, совместимых со
стандартом HDMI, для подачи на аппарат видео/аудиосигналов (c. 31).
0
Гнезда MONITOR OUT/ZONE OUT
(компонентное видео)
Для подключения телевизора, совместимого с компонентными
видеосигналами, для вывода видеосигнала (c. 29).
Для подключения видеомонитора Zone2 (c. 77).
A
Гнезда REMOTE IN/OUT
Для подключения продукта Yamaha, на котором возможно
воспроизведение по ссылке SCENE (c. 38), или подключения
передатчика/ресивера инфракрасного сигнала для управления
устройствами, в том числе данным аппаратом, из другой комнаты
(c. 78).
B
Гнезда TRIGGER OUT 1~2
Для подключения устройств, поддерживающих функцию триггера
(c. 38).
C
Разъем RS-232C
Данный разъем расширения управления предназначен для
специализированной установки. Обратитесь к дилеру для
получения подробной информации.
D
VOLTAGE SELECTOR
(Только общая модель)
Выберите положение переключателя в зависимости от величины
напряжения в данном регионе (p.39).
E
Гнезда ANTENNA
Для подключения антенн FM и AM (c. 35).
F
Гнезда AUDIO1~4
Для подключения воспроизводящих аудиоустройств для подачи
на аппарат аудиосигналов (c. 33).
G
Гнезда MULTI CH INPUT
Для подключения устройства, поддерживающего многоканальный
вывод аудиосигналов (c. 37).
H
Гнезда ZONE OUT
Для подключения внешнего усилителя, используемого в Zone2
для вывода аудиосигнала (c. 77).
I
Гнезда PRE OUT
Для подключения сабвуферов со встроенным усилителем (c. 18)
или внешнего усилителя мощности (c. 23).
J
Разъемы SPEAKERS
Для подключения колонок (c. 14).
K
AC IN
Для подключения поставляемого силового кабеля (c. 39).
+12V 0.1A MAX.
AC IN
TRIGGER
OUT
DOCK
FM 75Ω
ANTENNA
Y
P
B
P
R
OPTICAL
AV OUT
R
L
HDMI OUT
ARC
1
1
2
2
HDMI
(1 BD/DVD)
MONITOR OUT/ZONE OUT
IN
OUT
AV 1
AV 2
AV 3
AV 4
AV 5
AV 6
AV 7
1
2
REMOTE
AV 3
AV 4
AV 2
AV 1
AUDIO 4
MULTI CH INPUT
ZONE OUT
AUDIO 3
AUDIO 2
(3 CD)
AUDIO 1
(2 TV)
(1 BD/DVD)
CENTER
SUBWOOFER
ZONE 2
FRONT
SURROUND
SUR. BACK
SPEAKERS
CENTER
FRONT
SURROUND BACK
SURROUND
BI–AMP
ZONE 2/F.PRESENCE/
R
5
OPTICAL
4
OPTICAL
3
COAXIAL
2
COAXIAL
1
COAXIAL
6
L
R
R
R
L
L
L
SINGLE
RS-232C
AM
(4 RADIO)
PHONO
NETWORK
PRE OUT
SUBWOOFER
CENTER
FRONT
SURROUND
SUR. BACK
(SINGLE)
GND
EXTRA SP
Y
P
B
P
R
Y
P
B
P
R
MONITOR OUT/
ZONE OUT
AV 1
AV 3
COMPONENT VIDEO
A
AV 2
B
C
AV 4
D
4
2
C
D
1
5
3
6
8
9 0 A
B
E F
G
H I
J
K
7
