Страница 22: Аппарат (вид сзади)
Ru
22
■

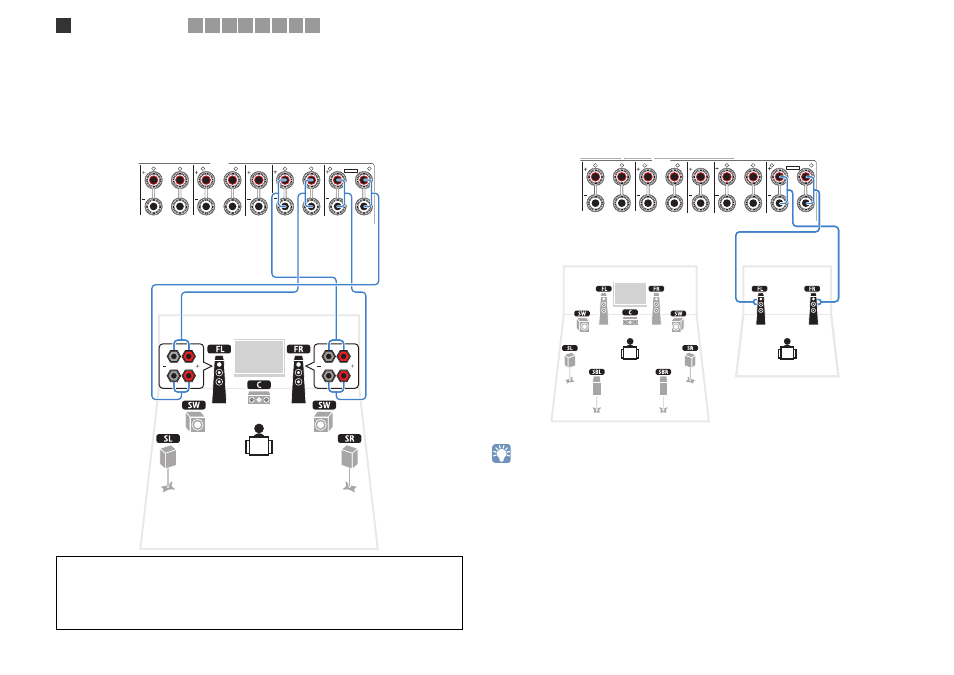

Подключение колонок, поддерживающих соединение
с раздельным усилением верхних и нижних частот
Если используются колонки, поддерживающие соединение двухканального
усиления, подключите эти колонки к гнездам FRONT и гнездам EXTRA SP.
Для активации соединений двухканального усиления после подключения силового
кабеля задайте настройку “Назн.ус.мощн.” (c. 99) в меню “Настройка”.
■
Подключение колонок Zone2
При использовании колонок Zone2 их следует подключить к гнездам EXTRA SP.
Чтобы использовать гнезда EXTRA SP для подключения колонок в Zone2, задайте
настройку “Назн.ус.мощн.” (c. 99) в меню “Настройка” после того как подключите
силовой кабель к настенной розетке.
• Колонки Zone2 также можно подключить с помощью внешнего усилителя (p.77).
Предупреждение
• Перед выполнением соединений двухканального усиления извлеките кронштейны или кабели,
соединяющие низкочастотный и высокочастотный динамики. Подробнее смотрите инструкцию
по эксплуатации колонок. Если не выполняются соединения двухканального усиления, перед
подключением кабелей колонок убедитесь, что перемычки или кабели подключены.
SPEAKERS
CENTER
FRONT
SURROUND BACK
SURROUND
BI–AMP
ZONE 2/F.PRESENCE/
R
L
R
R
R
L
L
L
SINGLE
EXTRA SP
Аппарат (вид сзади)
SPEAKERS
CENTER
FRONT
SURROUND BACK
SURROUND
BI–AMP
ZONE 2/F.PRESENCE/
R
L
R
R
R
L
L
L
SINGLE
EXTRA SP
Аппарат (вид сзади)
Основная зона
Zone2
1
Подключение колонок
2 3 4 5 6 7 8 9
