Ru
33
■

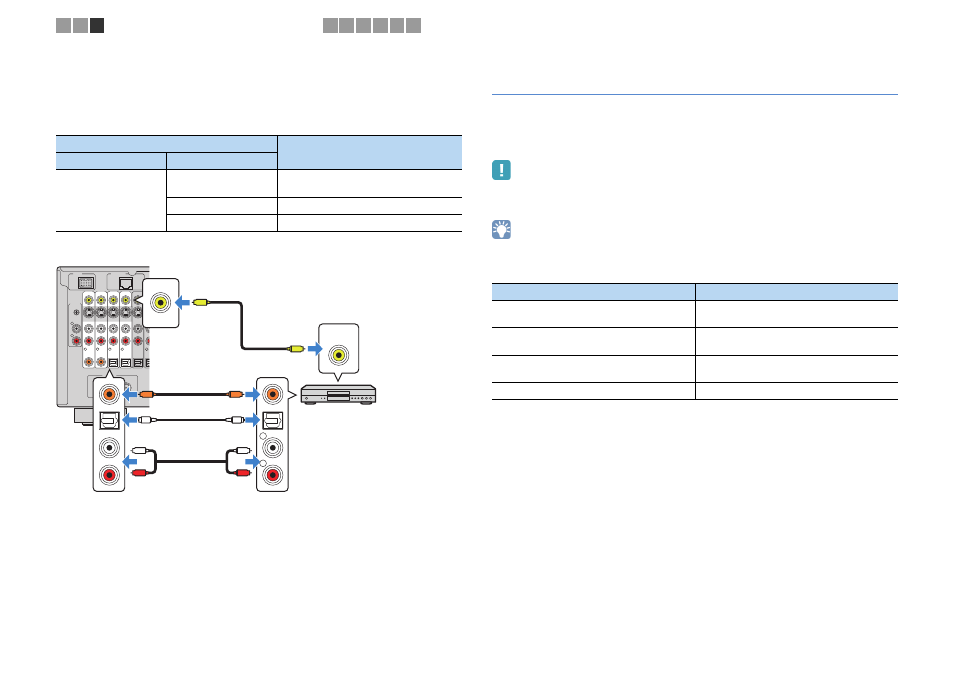

Подключение композитного видео
Подключите видеоустройство к аппарату с помощью штекерного видеокабеля
и аудиокабеля (цифрового коаксиального кабеля, цифрового оптического кабеля
или стереофонического штекерного кабеля). Выберите набор входных гнезд на
аппарате в зависимости от набора выходных аудиогнезд видеоустройства.
Если в качестве источника входного сигнала аппарата выбрать AV1~4, видео/
аудиосигнал, который воспроизводится на видеоустройстве, будет выводиться
через аппарат.
Подключение аудиоустройств (например,
CD-проигрывателей)
Подключите к аппарату аудиоустройства, например, CD-проигрыватели,
MD-проигрыватели или проигрыватель пластинок. Выберите один из следующих
способов подключения в зависимости от набора выходных аудиогнезд
аудиоустройства.
• Дальнейшее описание предполагает, что вы не изменяли параметры “Назначение входа” (p.109)
в меню “Настройка”. При необходимости гнезда COAXIAL (a, b, f) и OPTICAL (c, d, e) можно
назначить другому источнику входного сигнала.
• Если установить несколько аудиоподключений для одного источника входного сигнала, аудиосигнал,
воспроизводимый данным аппаратом будет определяться в соответствии с настройкой “Аудио
выбор” (p.87) из меню “Опция”.
Выходные гнезда на видеоустройстве
Входные гнезда на аппарате
Видео
Аудио
Композитный
видеосигнал
Цифровой
коаксиальный
AV1~2 (VIDEO + COAXIAL)
Цифровой оптический
AV3~4 (VIDEO + OPTICAL)
Аналоговый (стерео)
AV1~4 (VIDEO + AUDIO)
DOCK
FM 75Ω
ANTENNA
O
AV OUT
R
L
AV 3
AV 4
AV 2
AV 1
AUD
(2
(1 BD/DVD)
5
OPTICAL
4
OPTICAL
3
COAXIAL
2
COAXIAL
1
AM
(4 RADIO)
PHONO
NETWORK
GND
VIDEO
COAXIAL
OPTICAL
C
C
L
R
L
R
O
O
V
V
R
L
Аппарат
(вид сзади)
Гнезда AV1~4
(VIDEO)
Видеовыход
(композитный видеосигнал)
Видеоустройство
Аудиовыход
(какой-либо из цифровых
коаксиальных, цифровых оптических,
аналоговых стереокабелей)
Любое из гнезд AV1~2
(COAXIAL), AV3~4 (OPTICAL),
AV1~4 (AUDIO)
Выходные аудиогнезда аудиоустройства
Входные аудиогнезда на аппарате
Цифровой коаксиальный
AV1~2 (COAXIAL)
AUDIO2 (COAXIAL)
Цифровой оптический
AV3~4 (OPTICAL)
AUDIO1 (OPTICAL)
Аналоговый (стерео)
AV1~4 (AUDIO)
AUDIO1~4 (AUDIO)
Проигрыватель (PHONO)
PHONO
1 2 3
Подключение воспроизводящих устройств
4 5 6 7 8 9
