1.
2.
3.
1.
•
•
•
DI
STEREO BUS L STEREO BUS R
INPUT
METER
HA PAD
INPUT A
INPUT CHANNEL
GAIN
PAN
CHANNEL
FADER
INPUT B
DAW IN
PRE
Р
у
сский
Практическое руководство по эксплуатации n8 / n12
Практическое руководство по
эксплуатации n8 / n12
Здесь приведены основные указания по эксплуатации n8 / n12 в качестве отдельного микшера
Давайте услышим!

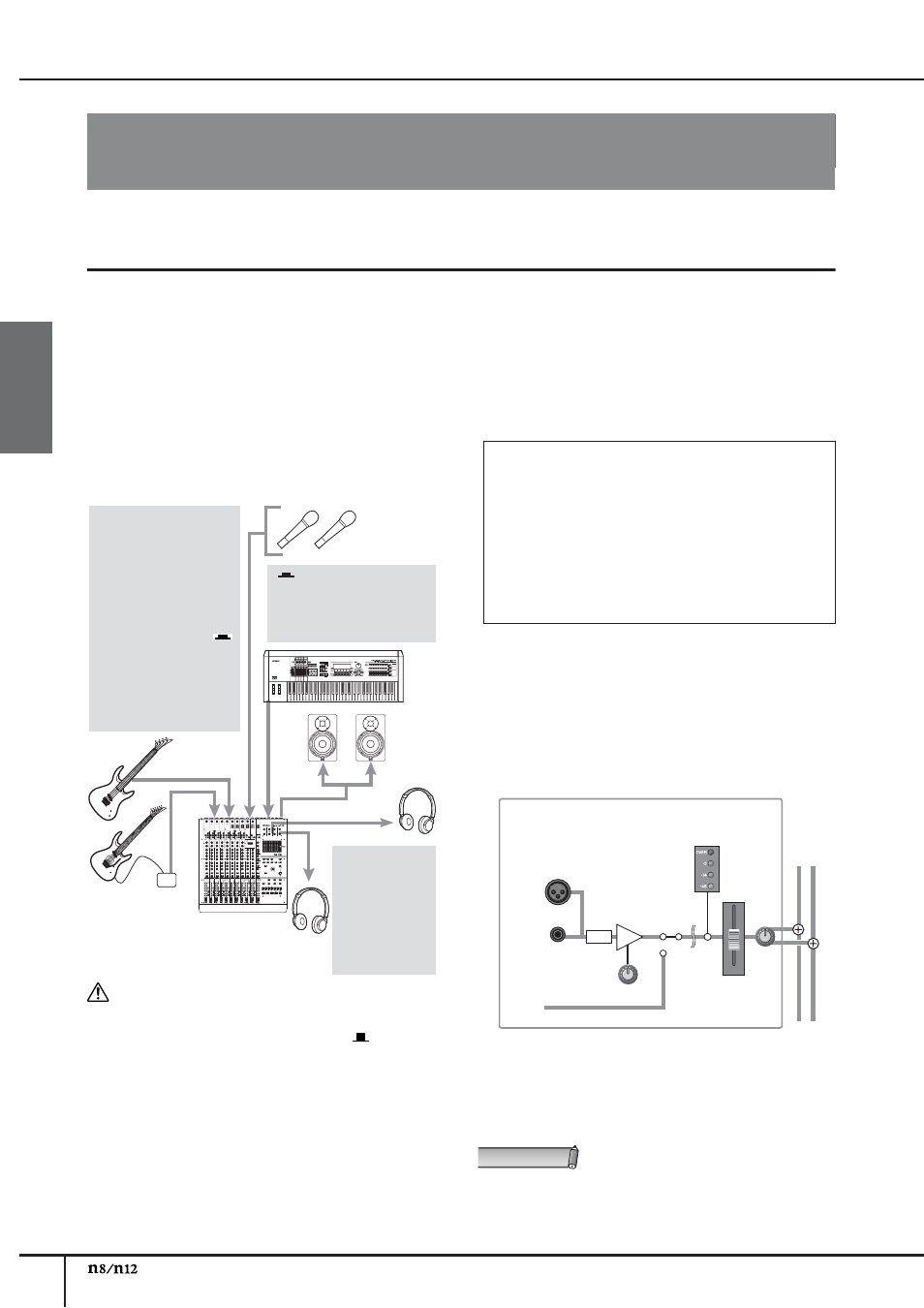

Подсоединение источников
звукового сигнала и системы
мониторинга
Ничего не происходит при подсоединении к микшеру му-
зыкальных инструментов, микрофонов, других источников
звуковых сигналов. Итак...
Убедитесь в том, что все устройства выключены, а
затем подсоедините музыкальные инструменты,
микрофоны и прочие
источники сигнала к микшеру.
См. раздел «Порядок установки» на стр. 22, в котором
подсоединения описаны более подробно.
При подсоединении электрогита-
ры или электронной бас-гитары,
оснащенными звукоснимателя-
ми пассивного типа и не имеют
встроенного предварительного
усилителя, подсоедините их к
входному каналу 8 (на n12) или к
входному каналу 4 (на n8). Затем
нажмите кнопку переключателя
[HI-Z] данного канала и оставьте
ее в нажатом положении (
).
При подсоединении гитары или
баса к другим каналам следует
воспользоваться блоком не-
посредственного соединения
DI или имитатором усилителя,
подсоединив его между инстру-
ментом и микшером
При использовании кон-
денсаторных микрофонов ус-
тановите в нажатое положение
кнопки выключателей фантомного
электропитания соответствующих
каналов PHANTOM [48V].
Чтобы переда-
вать контроль-
ный сигнал
только на
проигрыватель,
подсоедините
головные теле-
фоны к разъему
AUX PHONES.
Внимание
• Если фантомное электропитание не требуется, убедитесь в том, что
выключатели фантомного электропитания соответствующих каналов
PHANTOM [48V] находятся в положении выключения (
).
• Если фантомное электропитание какого-либо из каналов включено,
убедитесь в том, что к этим каналам не подсоединено какое-либо иное
оборудование ПОМИМО микрофонов с фантомным электропитанием.
Подача фантомного электропитания на любую аппаратуру, кроме микро-
фонов с фантомным электропитанием, может привести к выходу ее из
строя. Исключением из этого правила являются балансные динамические
микрофоны, которые можно подсоединять к входам типа XLR с поданным
на них фантомным электропитанием, не опасаясь за них.
• При включении и выключении фантомного электропитания возможно
появление на выходе громкого шума, который может привести к выходу
из строя акустической системы, а также к поражению органов слуха. Во
избежание таких последствий установите уровень громкости усилителя
мощности (или активной акустической системы) на минимальное значе-
ние, прежде чем включать фантомное электропитание. Кроме того, уста-
новите на минимальный уровень фейдеры STEREO, регулятор [PHONES
LEVEL] и другие органы управления уровнем выходного сигнала.
Установите все фейдеры микшера на минимальный
уровень.
Включайте аппаратуру в следующем порядке:
подсоединенные инструменты и микрофоны
n8
/ n12 акустические системы мониторинга.
Иначе звук будет настолько громким, что Вас может
сдуть!
Хорошо зарекомендовал себя такой практический прием при
записи с микрофонов: включение фильтра высокой частоты
для всех каналов микрофонов, кроме тех, для которых тре-
буются особые условия. Как следует из названия, «фильтр
высокой частоты» срезает только те сигналы, которые не
достигают уровня определенной частоты. Если включен
фильтр высокой частоты n8 / n12, сигналы с частотой ниже
80 Гц (которые содержат самые низкочастотные составля-
ющие) подавляются. Это может пригодиться для сведения
к минимуму низкочастотных шумов дыхания вокалиста, а
также шумов, связанных с прикосновениями к микрофону,
или шумов, проходящих через микрофонную стойку.
Регулировка усиления
С помощью регулировки усиления чувствительность
входа согласуется с сигналом, например, поступающим от
подсоединенного микрофона или инструмента. На n8 / n12
можно подавать сигналы двух типов: аналоговые сигналы
от микрофона или инструмента, подсоединенного к задней
панели, и цифровых сигналов, передаваемых из Cubase
или другой цифровой рабочей станции (DAW). Ниже
показано, как выбирать аналоговые сигналы в качестве
входных сигналов и регулировать чувствительность входа.
Установите переключатель выбора входов [INPUT
SELECT] входного канала, к которому подсоединен
музыкальный инструмент, в положение «A.IN».
При установке переключателя в положение «A.IN»
аналоговые сигналы будут поступать на соответству-
ющий входной канал.
При установке переключателя в положение
«DAW» можно подавать на входные каналы
сигналы Cubase или другой цифровой
рабочей станции (DAW). Более подробно см.
на стр. 43.
Входной канал
Вход
Вход
Измеритель уровня
входного сигнала
Канальный
фейдер
Вход
Регулятор
ПРИМЕЧАНИЕ
