Передняя и задняя панели
Передняя и задняя панели

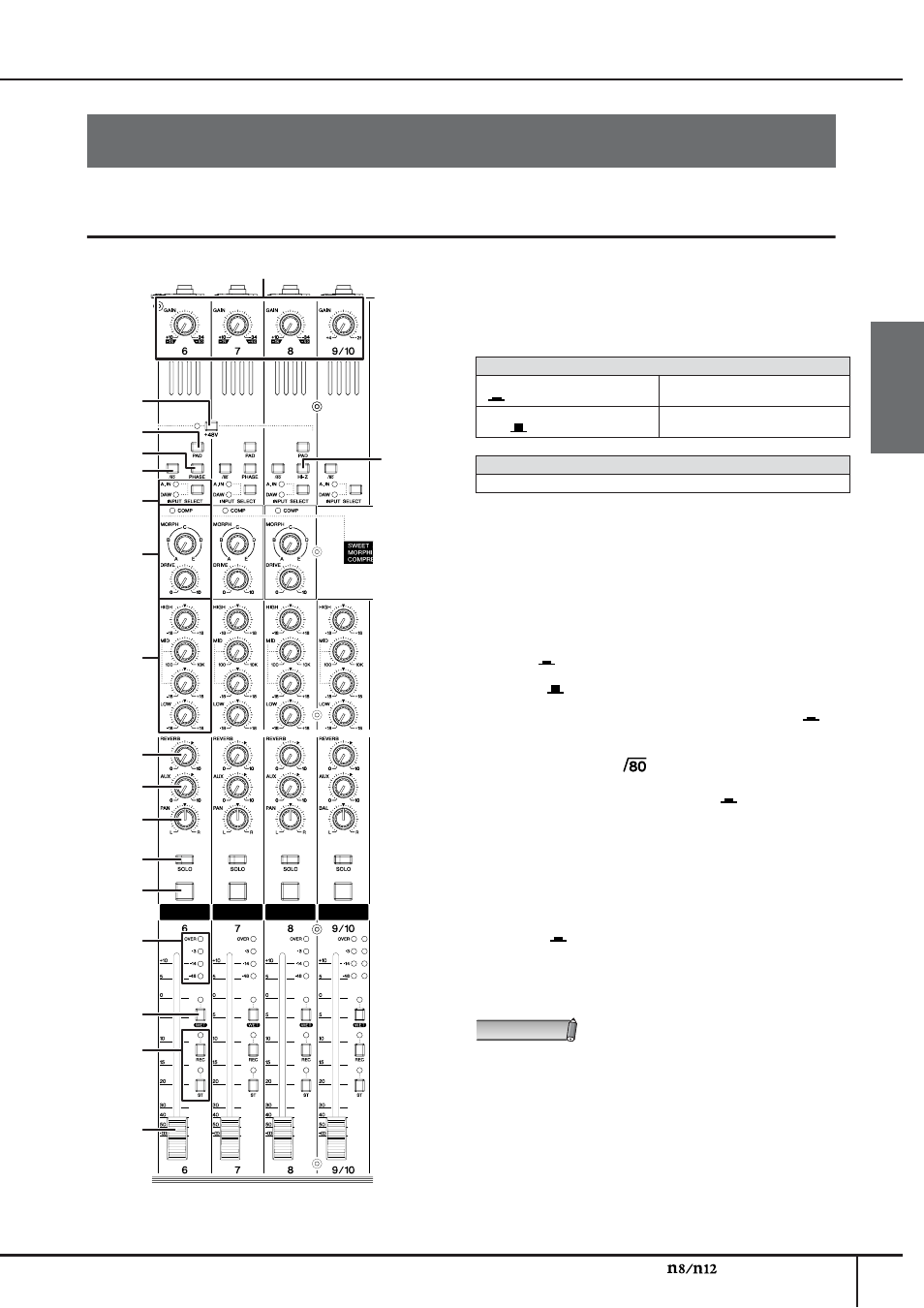

Секция управления каналами
Регулятор усиления [GAIN]
Данный регулятор предназначен для регулировки уров-
ня входного сигнала, поступающего с входных разъемов
(чувствительности). Диапазон регулировки для каждого из
монофонических входных каналов зависит от состояния пе-
реключателя аттенюатора [PAD] (2) - включен или выключен.
Монофонический входной канал
Переключатель [PAD] включен
(
) .
Уровень можно регулировать в
пределах от -34 до +10 дБ.
Переключатель [PAD] выклю-
чен (
) .
Уровень можно регулировать в
пределах от -60 до -16 дБ.
Стереофонический входной канал
Уровень можно регулировать в пределах от -26 до +4 дБ.
Чтобы добиться качественного звучания с хорошим отноше-
нием сигнал / шум и широким динамическим диапазоном,
устанавливайте регулятор как можно выше, но светодиодный
индикатор перегрузки OVER (см. стр. 15) при этом не должен
подсвечиваться.
Переключателя аттенюатора [PAD]
Этот переключатель включает и выключает аттенюатор с
фиксированным ослаблением в каждом из каналов. Если он
включен (
), входной сигнал, поступающий с входных разъ-
емов, ослабляется на 26 дБ. Выключайте этот переключатель
выключен (
) при подсоединении микрофона или другого
устройства с низким уровнем сигнала к соответствующему
монофоническому каналу. Включите переключатель (
)
при подсоединении синтезатора или другого инструмента с
линейным уровнем сигнала.
Переключатель
(фильтр высокой частоты)
Этот переключатель включает или выключает фильтр высокой
частоты. Если переключатель включен (
), фильтр высокой
частоты срезает частоты ниже 80 Гц сигнала , поступающего
на входной разъем.
Выключатель фантомного питания [+48 V]
Этот переключатель включает и выключает фантомное
электропитание для конденсаторных микрофонов. При под-
соединении конденсаторных микрофонов к разъемам INPUT
A (типа XLR) на задней панели установите выключатель в
положение (
). Светодиодный индикатор выключателя
подсвечивается.
Каждый из выключателей фантомного питания подает или
снимает электропитание одновременно четырех каналов
(каналы 1 –4 и 5 –8 для n12, каналы 1 –4 для n8).
При включении фантомного электропитания
постоянный ток фантомного питания +48 В
поступает на контакты 2 и 3 соответствующего
разъема INPUT A типа XLR.
ПРИМЕЧАНИЕ
