Страница 11: Упрощенная блок-схема микшера
Руководство Пользователя
11
■
1
2
3
4
■
5
■
6
7
BU
S
1
2
3
4
5
6
7
input channel
bus
master
section
Р
у
сский
Входной канал
Главный усилитель
Это самый первый каскад, через который проходит входной
сигнал. Головной усилитель оснащен регулятором усиления,
который позволяет регулировать чувствительность входа
для согласования по уровню с источником сигнала.
Имеется возможность усиливать слабые сигналы и умень-
шать слишком сильные.
Компрессор / Эквалайзер
Этот каскад позволяет обрабатывать входной сигнал.
Компрессор сглаживает пиковые уровни и в то же самое
время повышает общий уровень сигнала, чтобы сократить
различия в уровне сигнала и повысить уровень звукового
давления.
Эквалайзер регулирует тембр путем усиления (повышения
уровня) или среза (ослабления) сигнала в определенных
диапазонах частот. Можно воспользоваться эквалайзе-
ром для изменения тембра в соответствии с акустической
средой определенного помещения, или, например, для фор-
мирования нового звучания. Эквалайзер можно настроить
как фильтр высокой частоты, срезающий все частоты ниже
заданного предела.
Некоторые микшеры оснащены компрессорами и / или
эквалайзерами, а некоторые – нет.
Измеритель уровня (входной канал)
Если уровень сигнала слишком высок для обработки его
главным усилителем или компрессором эквалайзера, звуко-
вой сигнал будет ограничиваться по уровню и искажаться.
Измеритель уровня сигнала входного канала позволяет
контролировать уровень входного сигнала. Некоторые
микшеры оснащаются светодиодным индикатором пиков
в сигнале канала. Он срабатывает только при достижении
пиковых уровней. Если возникает перегрузка по входному
сигналу, отрегулируйте усиление главного усилителя.
Большинство микшеров оснащаются несколькими измери-
телями уровня (в том числе индикаторами). Очень важно
знать состояние каскада микшера, для которого измерите-
ли показывают уровни сигналов.
Что находится внутри микшера
Общая структура
Целью группирования и настройки аудиосистемы с микше-
ром является сбор сигналов со всех каналов и их микши-
рование для достижения оптимального баланса. Для того,
чтобы помочь Вам понять маршрут сигнала, здесь приведе-
на очень упрощенная блок-схема микшера.

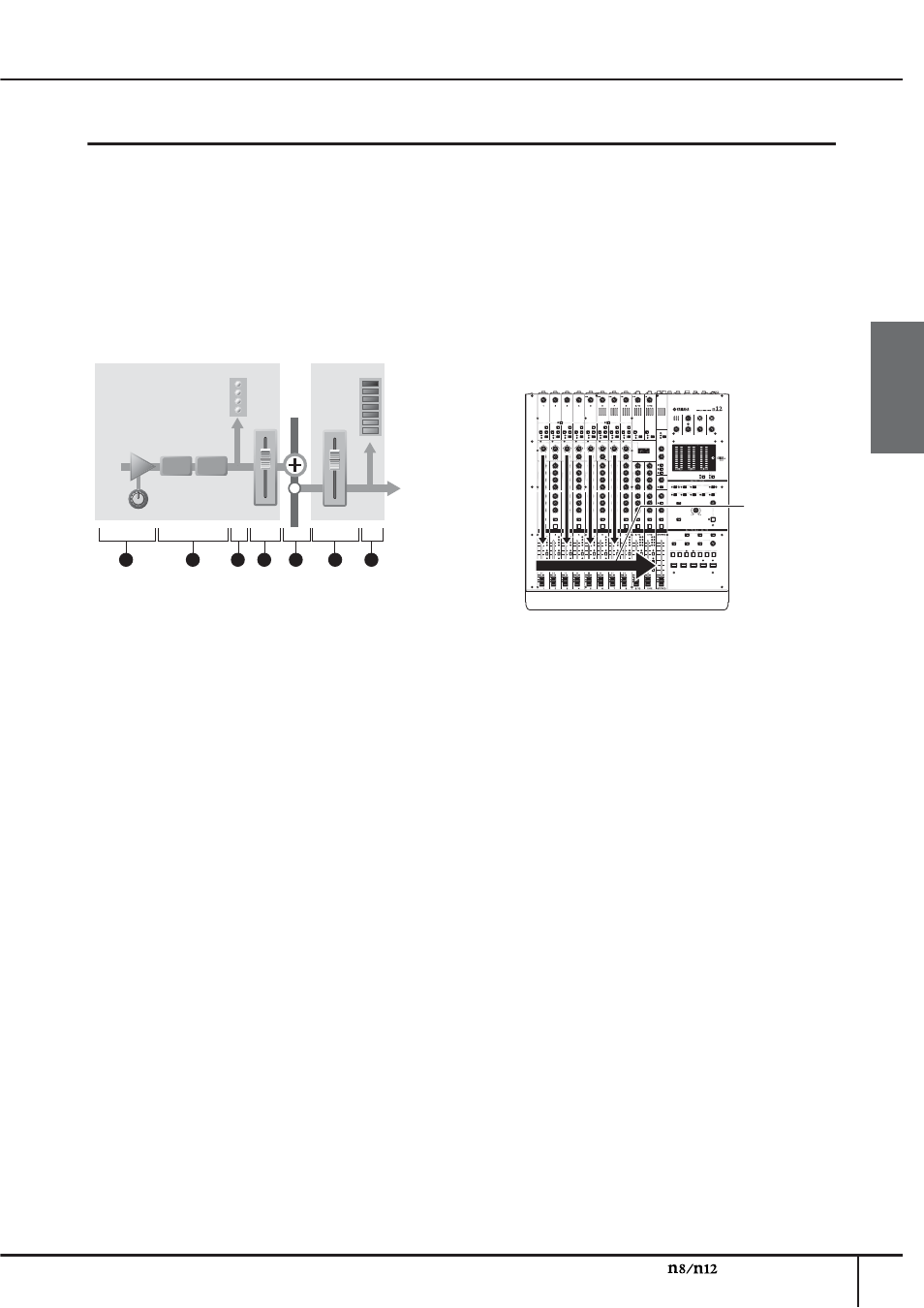

Упрощенная блок-схема
микшера
Главная
секция
Входной канал
шина
шина
Основы записи
ЭКВАЛАЙЗЕР
ВХОД
КОМПРЕССОР
ВЫХОД
Фэйдер канала
Фэйдер канала позволяет регулировать уровень соответс-
твующего входного сигнала, который поступает для пере-
направления на шины (за исключением сигнала, снимаемо-
го в точке до фэйдера - pre-fader).
Эти регуляторы при микшировании наиболее часто.
Шины
Шина
Сигналы входного канала перенаправляются на шины,
далее микшируются, а затем выдается выходной стерео-
фонический сигнал (мастер-сигнал).
Главная секция
Стереофонический (главный) фэйдер.
Главная секция позволяет регулировать уровень сигналов,
перенаправляемых сюда с шин.
С помощью главного стереофонического фэйдера регулирует-
ся уровень сигнала на главном выходе микшера от стереофо-
нических шин.
В зависимости от конструкции микшера для каждой из шин
предусмотрен отдельный фэйдер, и, таким образом, можно ре-
гулировать уровень выходного сигнала каждой шины отдельно.
Измеритель уровня (главный)
Этот измеритель показывает уровень сигнала в главной
секции. который является конечным выходным сигналом
микшера.
шина
В зависимости от их назначения шины подразделяются на несколь-
ко типов: стереофоническая шина для стереомикса, шина AUX для
дополнительного посыла AUX send, и т.д. Соответствующие шины
задействуются с помощью одной их кнопок для выполнения основ-
ного микширования.
Микшер n8 / n12 оснащен следующими шинами:
• Шина STEREO (L/R) - для левого / правого каналов стереофони-
ческого сигнала.
• Шина дополнительного посыла AUX (L/R) - для левого / правого
каналов.
• Шина REC (L/R) - для записи левого / правого каналов.
• Шина REVERB (L/R) - для реверберации левого / правого каналов.
• Шина SOLO (L/R) - для передачи отдельного сигнала левого /
правого каналов.
