Руководство Пользователя
10
Р
у
сский
Как работает небалансная
линия
Небалансные разъемы и кабели стоят дешевле, чем балан-
сные. Если уровень передаваемого сигнала очень высок
и / или сигнал не подвержен помехам, а также для очень
коротких соединений можно воспользоваться небалансными
линиями.
Монофонические разъемы типа phone jack и RCA (игольча-
тый), которые очень часто используются в потребительской
аудиовидеоаппаратуре, всегда являются небалансными.
В небалансной линии сигналы передаются по горячему
проводнику (+) и по заземляющему проводнику (GND, это
сочетание холодного и заземляющего проводников). Таким
образом, небалансные линии не обладают возможностью
шумоподавления (в отличие от балансных кабелей). Однако
уровень выходного сигнала, передаваемого по небаланс-
ным линиям, обычно достаточно высок, чтобы небалансные
линии прекрасно подходили для передачи. Кроме того,
можно преобразовать небалансные сигналы в балансные с
помощью устройства DI (*).

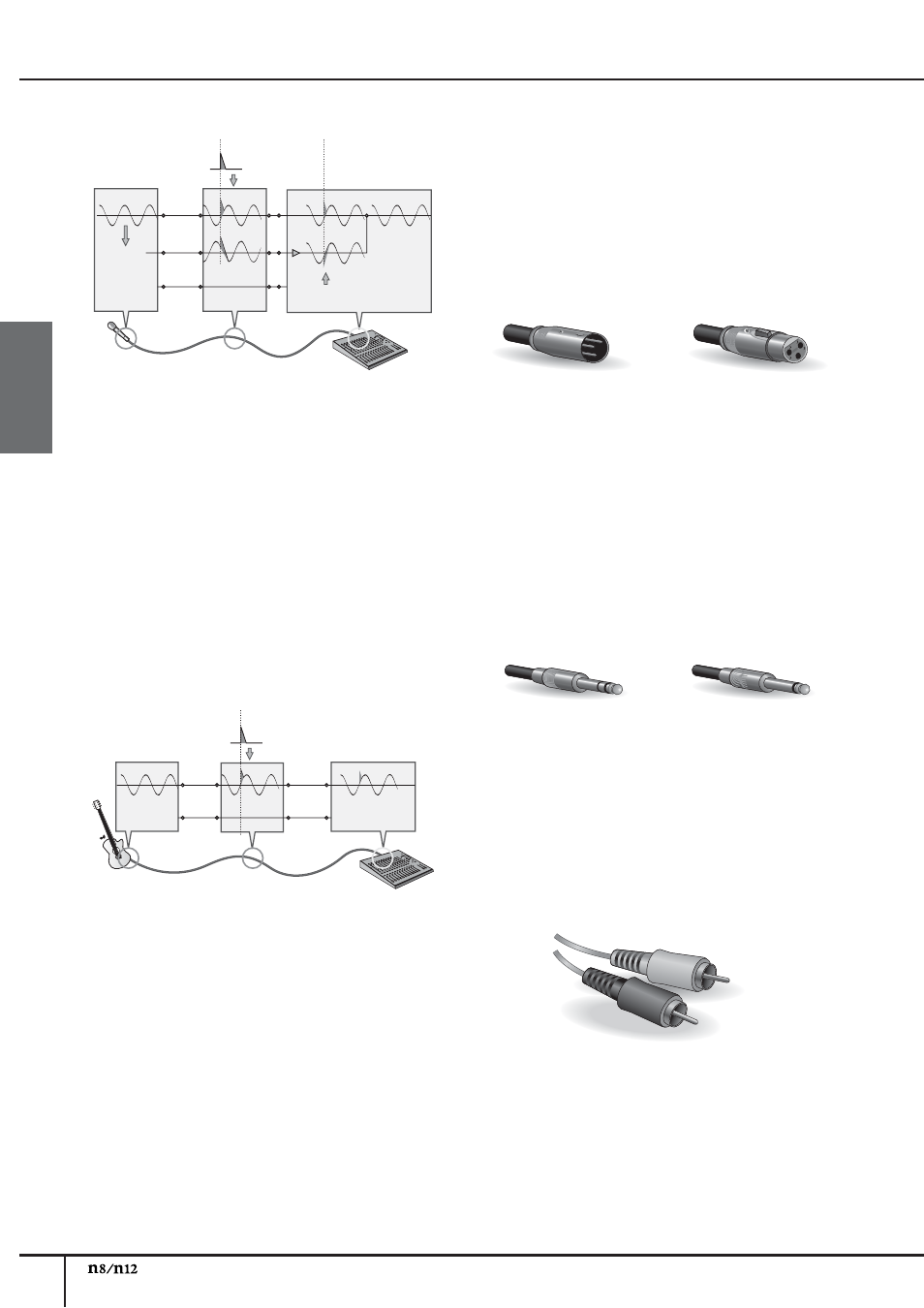

Вот почему балансные линии превосходно подавляют
шумы
Инверсия
фазы
Передающее устройство Кабель Приемное
устройство
Шум
Горячий
(+)
Холод-
ный (-)
Зазем-
ление
(GND)
Синтези-
рованный
сигнал
Подавление шумов
Инверсия
фазы
(*) Устройство DI (непосредственной инжекции) преоб-
разует небалансные сигналы в балансные. Например,
если при прямом подсоединении к микшеру электроги-
тары звук оказывается неплотным или зашумленным
помехами, можно подсоединить между инструментом и
микшером устройство DI, которое преобразует сигнал в
балансный и устранит неплотное шумное звучание.
Шум
Передающее устройство Кабель Приемное
устройство
Варианты исполнения
разъемов
В аудиотехнике применяется широкое разнообразие разъ-
емов. Среди вопросов, которые обычно могут возникнуть при
сборке системы в первый раз, встречаются такие, как «Зачем
все эти разъемы разных типов на задней панели микшера?»
и «В чем разница между разными типами разъемов?».
Начнем с обзора наиболее распространенных типов разъ-
емов.
Разъемы типа XLR
Разъем типа XLR, который может использоваться в балан-
сных линиях, очень прочен и менее чувствителен к дефор-
мациям. Вилка оснащена крепежным механизмом, поэтому
даже если дернуть кабель, он не отсоединится. Такие разъ-
емы часто применяются в профессиональных системах, где
требуется высокий уровень надежности.
При подсоединении кабеля XLR сначала в контакт вступают
заземляющие проводники вилки XLR и розетки XLR. Таким
образом, в отличие от разъемов типа phone jack и RCA,
можно избежать шумного хлопка при подсоединении кабеля
XLR. Обычно наконечники с вилкой являются выходными, а
наконечники с розеткой - входными.
Разъемы типа Phone
вилка розетка
Наименование «phone» (телефонные) возникло просто
потому, что впервые такие конфигурации были использо-
ваны в панелях телефонных коммутаторов. Стереофони-
ческий разъем phone jack называют также «TRS» (стержень
- кольцо - экран), и способны передавать стере6офонические
сигналы, например, для головных телефонов, и подавать
входные / выходные сигналы. Стереофонический разъем
phone jack может передавать и балансные сигналы. Монофо-
нический разъем phone jack является небалансным и может
применяться для подсоединения электрогитары или других
инструментов к усилителю.
Игольчатые разъемы типа RCA
монофонический разъем стереофонический разъем TRS
Небалансные разъемы этого типа широко применяются в
домашней аудиовидеотехнике уже многие годы. Наконеч-
ники различаются цветовой маркировкой в соответствии с
передаваемыми сигналами. Белый разъем предназначен
для звукового сигнала левого канала, а красный разъем
- для сигнала правого канала.
Красный
Белый
Основы звукозаписи
