Руководство Пользователя
20
1
2
3
4
9
! @
7
6
5
2
8
)
4
3
1
2
5
6
@
9
8
)
4
3
1
!
n12
n8
Р
у
сский

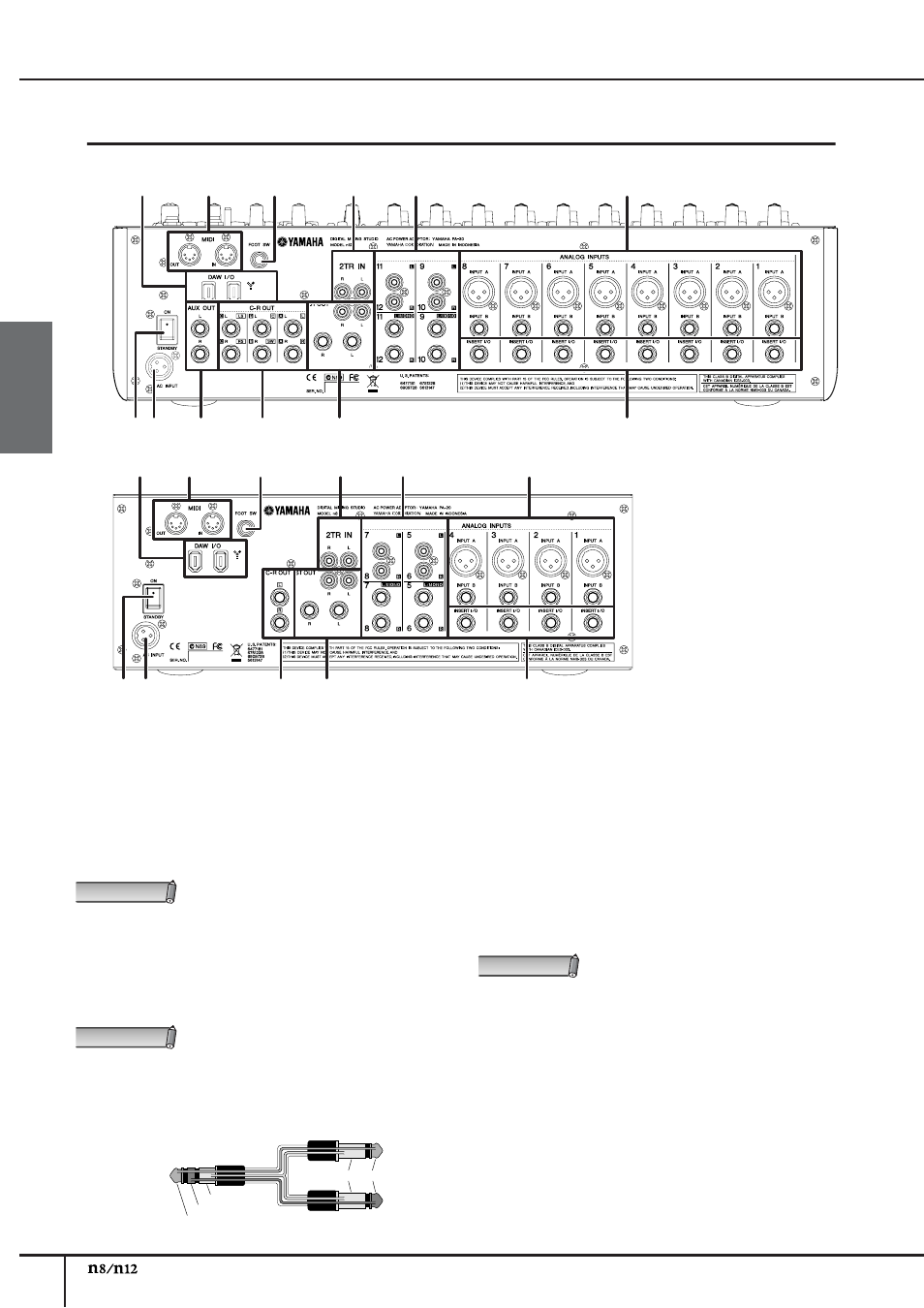

Передняя и задняя панели
Секция входов / выходов на задней панели
Разъемы аналоговых входов ANALOG INPUT
(монофонические)
Эти монофонические разъемы входных каналов предна-
значены для подсоединения микрофонов или музыкаль-
ных инструментов. Каждый из входных каналов оснащен
двумя типами разъемов (INPUT A и INPUT B).
Разъемы INPUT A
Это разъемы балансных входов типа XLR.
Разъемы INPUT B
Это разъемы балансных входов типа TRS phone jack,
которые поддерживают и небалансные соединения.
Можно пользоваться разъемами обоих типов,
но нельзя пользоваться ими одновременно. При
подсоединении кабелей к разъемам обоих типов,
разъемы INPUT B имеют приоритет.
Разъемы вставки INSERT I/O
Эти небалансные разъемы входа / выхода типа phone
подсоединены к точке, расположенной непосредственно
перед цифро-аналоговым преобразователем. К этим
входным каналам можно подсоединить процессор эф-
фектов или другие устройства.
Это разъемы типа TRS phone jack, которые
поддерживают двунаправленный обмен сигна-
лами. Для подсоединения к разъемам INSERT
I/O необходим специальный кабель, показанный
на приведенной ниже иллюстрации. Пользуй-
тесь кабелями вставки производства Yamaha
YIC025/050/070 (они не входят в комплект пос-
тавки и приобретаются отдельно).
Разъемы аналоговых входов ANALOG INPUT
(стереофонические)
Это стереофонические разъемы входных каналов,
которые подсоединяются к инструментам с выходным
сигналом линейного уровня, например, синтезаторам.
Предусмотрены разъемы двух типов (phone jack и RCA с
наконечником).
Разъема Phone type
Это небалансные стереофонические входные разъемы.
Разъемы типа RCA
Это небалансные стереофонические входные разъемы.
Подсоединяйте каналы с нечетными номерами к разъ-
емам левого канала L, а каналы с четными номерами - к
разъемам правого канала R. Если пользоваться разъ-
емами типа phone для подсоединения только нечетных
каналов, на все каналы будет подаваться одни и те же
сигналы, входной сигнал будет монофоническим.
При подсоединении кабелей к разъемам обоих
типов RCA и phone,сигнал микшируется перед
регулятором [GAIN], а затем подаются на вход
соответствующего канала.
Разъемы 2TR IN
Это небалансные входные разъемы типа наконечников
RCA для подсоединения к стереофоническим источникам
сигналов.
Данными разъемами следует пользоваться, если необхо-
димо подсоединить CD проигрыватель или другой источ-
ник музыкального сигнала для мониторинга с помощью n8
/ n12. Можно отрегулировать уровень сигнала, входящего
через эти разъемы, с помощью регулятора [2TR TO ST]
(см. стр. 16) в Главной секции управления.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
Оплетка Наконечник
На входной разъем внешнего
устройства обработки
На разъем INSERT I/O
Наконечник
Оплетка
Кольцо
На выходной разъем внешнего
устройства обработки
