Ру сский, Секция контрольного помещения control room, N12 n8 – Инструкция по эксплуатации Yamaha n8
Страница 18
Руководство Пользователя
18
1
2
3
4
5
6
7
8
6
4
3
5
1
4
6
7
2
8
5
3
n12
n8
Р
у
сский

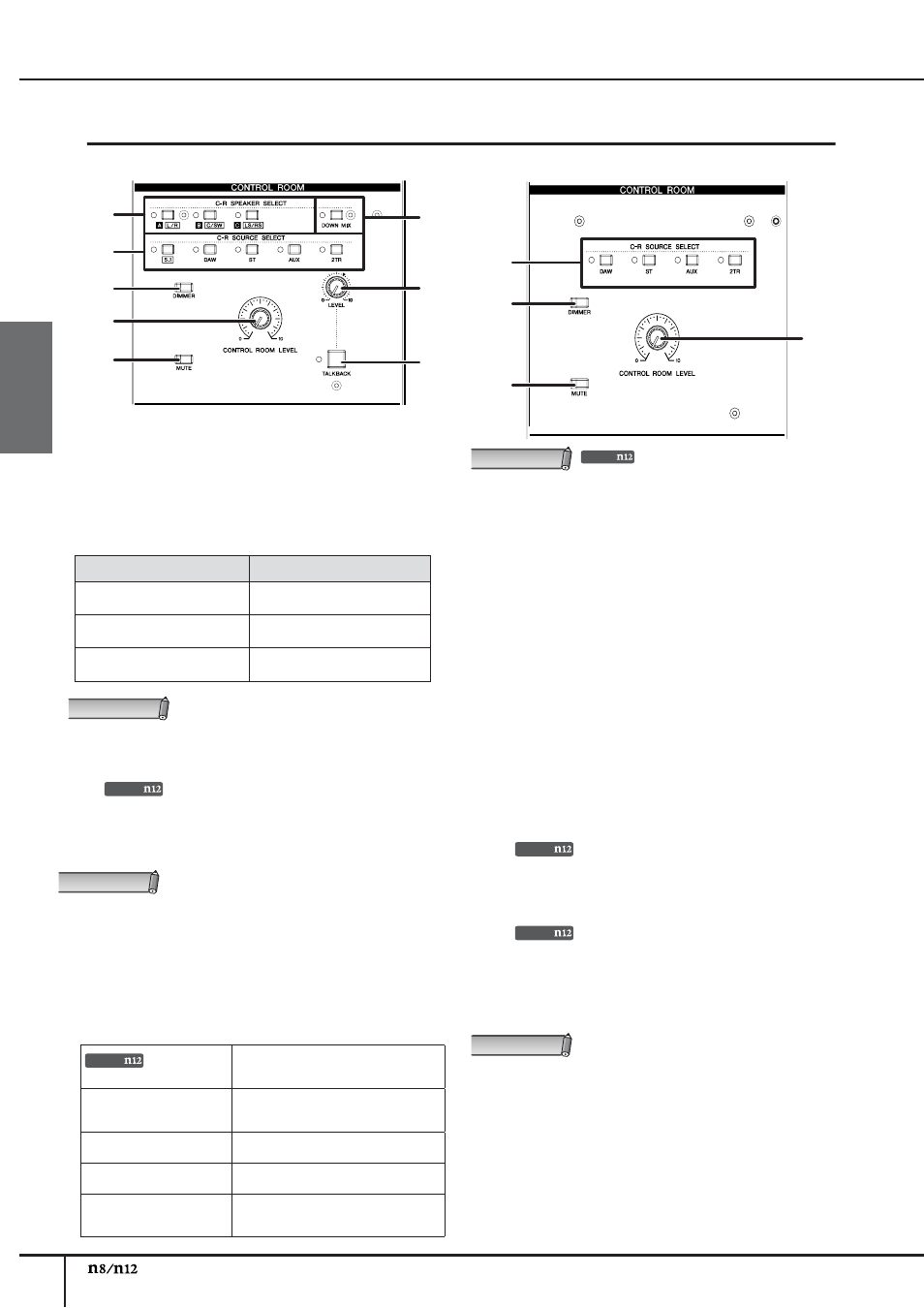

Передняя и задняя панели
C-R SPEAKER SELECT
Этот переключатель определяет, с каких разъемов будет
поступать выходной сигнал монитора контрольного
помещения. При установке какого-либо переключателя
в положение включения подсвечивается светодиодный
индикатор, и контрольный сигнал снимается с соответс-
твующего выходного разъема.
Секция контрольного помещения Control Room
Если переключатель C-R SOURCE SELECT
[5.1] установлен в положение включения, имеет-
ся возможность использовать данные переклю-
чатели для включения / выключения каналов
объемного звука по отдельности. Подробнее см.
стр. 47.
Только для
переключатели понижающего
микширования [DOWN MIX]
Данный переключатель преобразует объемный звуковой
сигнал 5.1 (поступает от DAW) в двухканальный сигнал
левого / правого каналов. При установке какого-либо пере-
ключателя в положение включения двухканальные сигналы
выводятся на разъемы C-R OUT (L/R) A.
• Чтобы осуществлять мониторинг в режиме объем-
ного звука, необходимо поддерживающее объемный
звук программное приложение (например, Cubase
4). Cubase A14, входящее в комплект поставки, не
поддерживает объемный звук.
• Данный переключатель действует только при уста-
новки переключателя C-R SOURCE SELECT [5.1] в
положение включения.
Переключатели выбора источника C-R
SOURCE SELECT
Эти переключатели позволяют выбирать источник сигнала
для мониторинга (выходной сигнал на разъемах C-R OUT).
Предусмотрены следующие переключатели и источники
контрольного сигнала:
Переключатель
Выходные разъемы
Переключатель C-R SPEAK-
ER SELECT [A]
Разъемы C-R OUT (L/R) A
Переключатель C-R SPEAK-
ER SELECT [B]
Разъемы C-R OUT (C/SW) B
Переключатель C-R SPEAK-
ER SELECT [C]
Разъемы C-R OUT (LS/RS) C
Только для
Чтобы осуществлять мониторинг в режиме
объемного звука, необходимо поддерживающее
объемный звук программное приложение (например,
Cubase 4). Cubase A14, входящее в комплект постав-
ки, не поддерживает объемный звук.
• Допускается одновременная установка переключате-
лей [5.1] и [ST]в положение включения. В этом случае
сигнал левого / правого каналов звукового сигнала
5.1 и сигналы левого / правого каналов шины STE-
REO L/R микшируются и подаются на выход.
Переключатель приглушения [DIMMER]
Данный переключатель включает и выключает режим приглу-
шения, в котором уровень громкости контрольного сигнала
временно снижается. Это удобно, например, если людям в конт-
рольном помещении нужно переговорить.
Выключатель звука [MUTE]
Данный переключатель включает и выключает режим отключе-
ния звука, в котором контрольный сигнал полностью заглуша-
ется. При повторных нажатиях выключателя звук поочередно
включается и выключается.
Регулятор уровня контрольного сигнала
[CONTROL ROOM LEVEL].
С помощью данного регулятора устанавливается уровень
входного сигнала в контрольном помещении. При вращении
регулятора по часовой стрелке уровень громкости повышается.
Только для
Регулятор уровня обратной связи
TALKBACK [LEVEL].
С помощью данного регулятора устанавливается уровень
входного сигнала встроенного микрофона. Положение «
»
соответствует номинальному уровню (0 дБ).
Только для
Выключатель обратной связи
[TALKBACK]
При установке этого выключателя в нажатое положение можно
общаться с музыкантами (режим обратной связи). При включе-
нии режима обратной связи светодиодный индикатор выклю-
чателя мигает и разрешается включение режима приглушения
(
).
Сигнал обратной связи будет пересылаться на выхо-
ды AUX (разъемы AUX PHONES и AUX OUT).
Только для
Переключа-
тель [5.1]
Позволяет контролировать сигнал
объемного звука 5.1, поступающий
на вход от DAW (см. стр. 46).
Переключатель [DAW]
Позволяет контролировать стерео-
фонический сигнал, поступающий
на вход от DAW (DAW IN L/R).
Переключатель [ST]
Позволяет контролировать сигнал
на шине STEREO.
Переключатель [AUX]
Позволяет контролировать сигнал
на шине AUX.
Переключатель [2TR]
Позволяет контролировать сигнал,
поступающий на входные разъемы
2TR IN.
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
ПРИМЕЧАНИЕ
