Руководство Пользователя
17
1
2
3
4
5
6
7
8
9
)
■ n8
!
@
n12
n8
2
@
1
4
3
6
5
8
!
7
)
9
3
8
5 6 7
9
)
[METER
SELECT]
switch
Meter A
Meter B
Meter C
C-R*
C-R OUT
jacks A
(L/R)
C-R OUT
jacks B
(C/SW)
C-R OUT
jacks C
(LS/RS)
BUS
STEREO
bus
REC bus
AUX bus
Р
у
сский

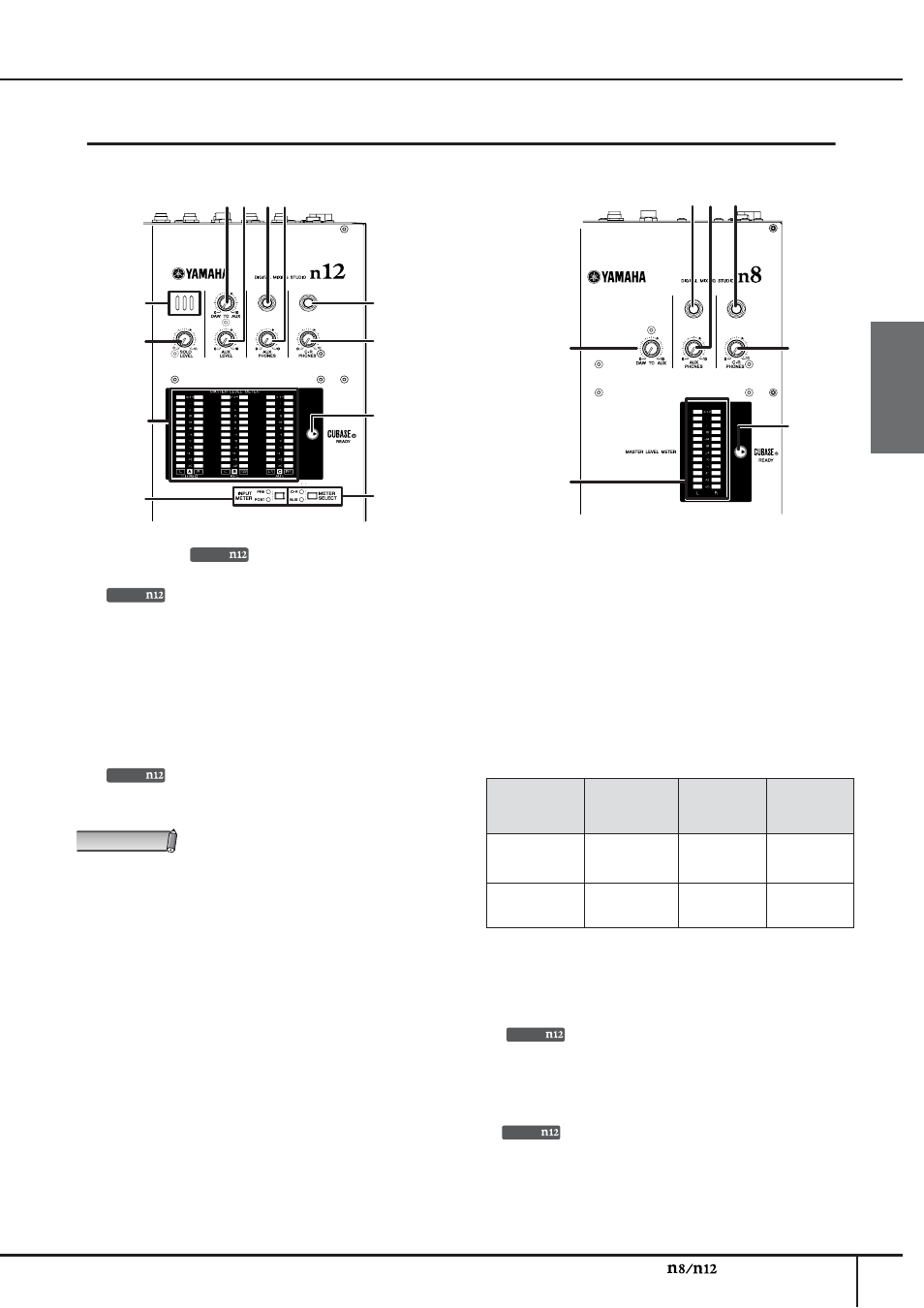

Передняя и задняя панели
Микрофон
Только для
Встроенный микрофон обратной связи.
Только для
Регулятор уровня режима Solo [SOLO LEVEL]
С помощью данного регулятора устанавливается уровень
выходного сигнала шины SOLO L/R. Диапазон настройки
составляет от -
∞ до +6 дБ. Положение « » соответствует
номинальному уровню выходного сигнала (0 дБ).
Регулятор уровня [DAW TO AUX]
С помощью данного регулятора устанавливается уровень
сигнала, передающегося с выхода DAW AUX (n12 = DAW
IN 15 / 16, n8 = DAW IN 11 / 12) на шины AUX. Положение
«
» соответствует номинальному уровню выходного
сигнала (0 дБ).
Только для
Регулятор уровня [AUX LEVEL]
С помощью данного регулятора устанавливается уровень
сигнала на выходе AUX OUT (см. стр. 21). Положение « » соот-
ветствует номинальному уровню выходного сигнала (0 дБ).
Если используется режим дистанционного конт-
роля (см. стр. 33), сигнал, прошедший через DAW,
будет непосредственно направляться на шину AUX.
Разъем головных телефонов [AUX PHONES]
Выходы на головные телефоны для сигнала шины AUX.
Данный разъем предназначен для пересылки контроль-
ного сигнала музыкантам. Уровень выходного сигнала
на этом разъеме можно устанавливать независимо от
уровня на разъемах AUX OUT.
Регулятор уровня [AUX PHONES]
С помощью данного регулятора устанавливается уровень
выходного сигнала на разъеме AUX PHONES. Положение
«
» соответствует номинальному уровню выходного
сигнала (0 дБ).
Разъем головных телефонов [C-R PHONES]
Выходы на головные телефоны для сигнала контрольного по-
мещения. Уровень выходного сигнала на этом разъеме можно
устанавливать независимо от уровня на разъемах C-R OUT.
Регулятор уровня [C-R PHONES]
С помощью данного регулятора устанавливается уровень
выходного сигнала на разъеме C-R PHONES. Положение
«
» соответствует номинальному уровню выходного
сигнала (0 дБ).
Секция измерителя METER
Индикатор готовности CUBASE READY
Этот индикатор подсвечивается, когда микшер готов к
работе с Cubase 4 / Cubase Studio 4 / Cubase A14. Это
означает, что к n8 / n12 подсоединен компьютер и уста-
новлена связь микшера c Cubase.
Измеритель главного уровня MASTER LINK METER
n12
Этот измеритель указывает уровень сигналов на шине
STEREO / REC / AUX или уровень выходного сигнала
на разъеме C-R OUT. Режим измерителя выбирается с
помощью переключателя [METER SELECT] (11). В зави-
симости от установки переключателя [METER SELECT]
индикация измерителя изменяется следующим образом:
Переключатель
[METER SELECT]
Измеритель A
Измеритель B
Измеритель C
C-R*
Разъемы C-R
OUT (L/R) A
Разъемы C-R
OUT (C/SW) B
Разъемы C-R
OUT (LS/RS) C
BUS
Шина STEREO
Шина REC
Шина AUX
* В скобках указаны каналы объемного звука.
Этот измеритель указывает уровень выходного сигнала на
разъеме C-R OUT.
Только для
переключатель режима измерителя
[METER SELECT]
Этот переключатель определяет, какой сигнал контролиру-
ется измерителем MASTER LINK METER. Нажатие / отжа-
тие кнопки переключает режимы C-R (выходные разъемы
C-R OUT) и BUS (шины STEREO / REC / AUX).
Только для
переключатель измерителя [INPUT METER]
Этот переключатель определяет, уровень какого из сиг-
налов контролируется измерителем входного сигнала (см.
стр. 15), расположенным в секции управления каналами
Channel Control. Нажатие / отжатие кнопки переключает
режимы PRE (сигнал до фейдера) и POST (сигнал после
фейдера).
ПРИМЕЧАНИЕ
