Установка каркаса платы расширения
1.
Подсоедините кабели
, ведущие к платам расширения, установленным в каркасе, если применимо.
2.
Выровняйте направляющие штыри на каждом конце каркаса платы расширения вместе с направляющими штырями системной платы и опустите
каркас
.
3.
Прижмите каркас
, чтобы поместить расширительную плату в разъем для расширительной платы на системной плате.
4.
Вдавите синие фиксирующие защелки в каркас
.
Вернуться на страницу «Содержание»
1

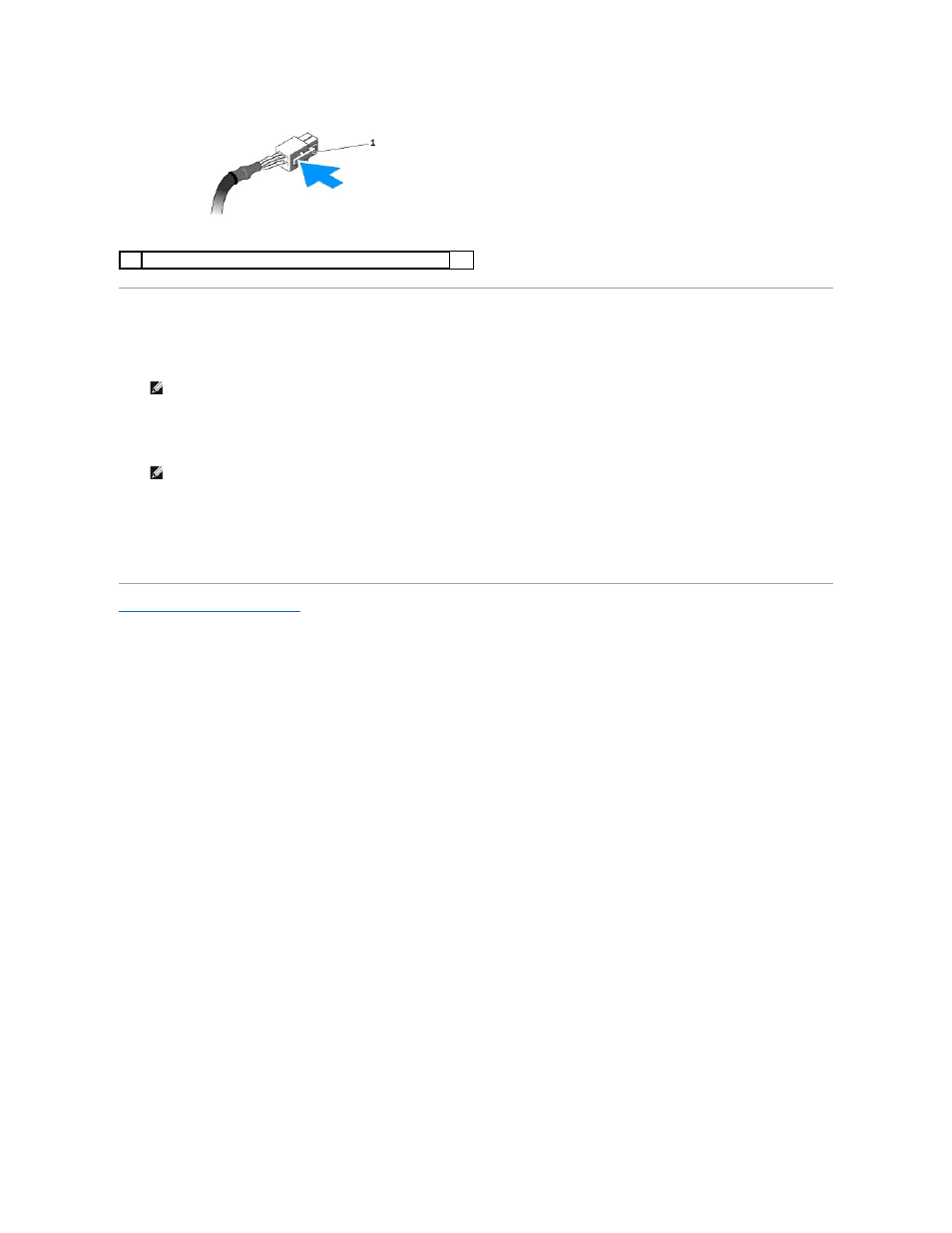

ослабьте защелку на разъеме кабеля
ПРИМЕЧАНИЕ
.
Внешний каркас платы расширения имеет два отверстия на одном конце для кабелей питания
P5 и/или P6 для
установленных каркасов плат расширения
.
ПРИМЕЧАНИЕ
.
Центральный каркас платы расширения имеет три направляющих штыря
, соответствующих трем направляющим штырям на
системной плате
; внешний каркас платы расширения снабжен двумя направляющими штырями, соответствующими двум направляющим
штырям на системной плате
.
