Каркасы расширительных плат
Руководство по обслуживанию Dell Precision™ R5400
Извлечение каркаса платы расширения
Установка каркаса платы расширения
Компьютер имеет два каркаса расширительных плат : один помечен как "внешний", другой - как "центральный". Каждый каркас снимается одним и тем
же способом .
Извлечение каркаса платы расширения
1. Выполните действия , указанные в разделе Перед началом работы с компьютером .
2. Потяните вверх две синие фиксирующие защелки на каркасе платы расширения .
3. Поднимите каркас прямо вверх , но не вынимайте полностью из корпуса, пока не будут отсоединены все кабели, присоединенные к платам
расширения .
4. Отсоедините кабели , присоединенные к платам расширения, установленным в каркасе, и полностью выньте каркас из корпуса.
ПРЕДУПРЕЖДЕНИЕ . Снятие крышки и доступ к внутренним компонентам компьютера должны осуществляться только специально
обученными техническими сотрудниками по обслуживанию . Перед началом работы с внутренними компонентами компьютера
ознакомьтесь с инструкциями по технике безопасности , которые поставляются вместе с компьютером. Для получения дополнительной
информации о передовом опыте в технике безопасности см . главную страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ . Перед извлечением каркаса платы расширения на компьютере необходимо снять все платы расширения в каркасе платы
расширения .

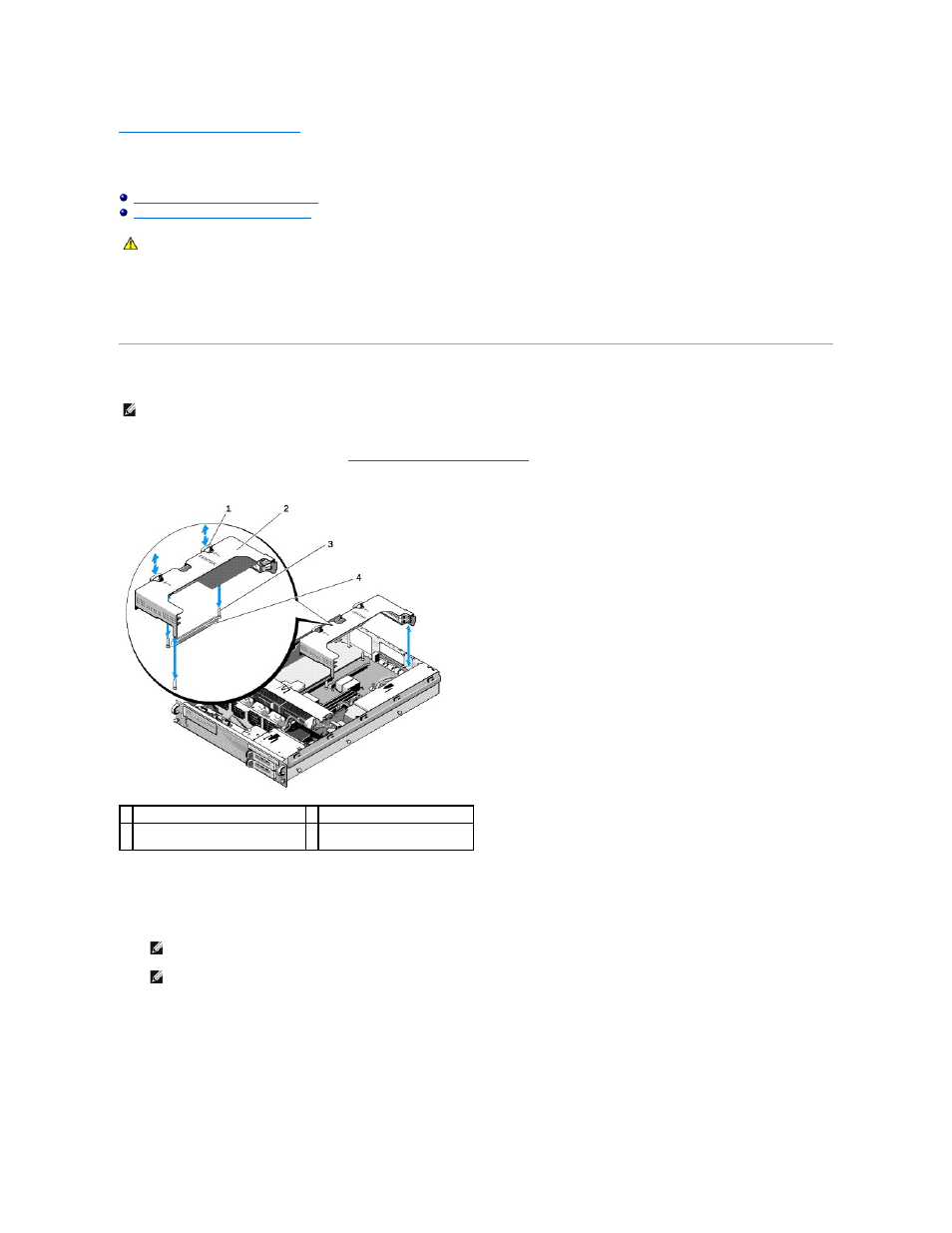

1 фиксирующие защелки (2) 2 каркас платы расширения
3 направляющие штыри на
системной плате (3)
4 разъем расширителя на
системной плате
ПРИМЕЧАНИЕ . На внешнем каркасе проведите разъемы питания P5 и/или P6, через отверстия на одном конце каркаса при полном
извлечении каркаса из корпуса .
ПРИМЕЧАНИЕ . Чтобы разъединить кабели питания , надавите и поверните фиксирующую защелку на разъеме кабеля. Не тяните
непосредственно за кабели .
