Установка блока распределения питания – Инструкция по эксплуатации Dell Precision R5400 (Mid 2008)
Страница 30
4.
Отключите блок питания и частично сдвиньте его из отсека блока питания
(см. раздел
Снятие блока питания
).
5.
Извлеките оба каркаса для плат расширения
(см. раздел
Извлечение каркаса платы расширения
); убедитесь, что вы отсоединили разъемы кабеля
питания с маркировкой
"P5" и "P6" от плат расширения, установленных в каркасах для плат.
6.
Извлеките среднюю скобу
(см. раздел
Снятие средней скобы
).
7.
Снимите кожух системы охлаждения
(см. раздел
Снятие кожуха системы охлаждения
).
8.
Отсоедините кабели питания с маркировкой
"P1," "P2," "P3" и "P4" от системной платы.
9.
Выкрутите три крепежных винта на блоке распределения питания
, которые крепят его к нижней части корпуса.
10.
При извлечении блока распределения питания из корпуса извлеките кабели питания из зажимов
, каналов и порталов прокладки кабелей и
протяните их вдоль корпуса
.
Установка блока распределения питания
1.
Установите блок распределения питания на винтовые опоры в нижней части корпуса и затяните три крепежных винта
.
2.
Подсоедините кабели питания жесткого диска к разъему кабеля питания
P8 (жесткий диск в верхнем отсеке) и к разъему P7 (жесткий диск в
нижнем отсеке
, если применимо).
P5 и P6)
9
разъем кабеля питания
жесткого
(нижнего) диска
(P8)
10 разъем кабеля питания
оптического дисковода
(P9)
11 кабель передачи данных
SATA оптического дисковода
12 зажим для прокладки кабелей
(кабели питания P4, P5 и P6)
13 канал для прокладки кабелей
(кабели питания P4, P5 и P6)
14 зажим для прокладки кабелей
(кабели питания P4, P5 и P6)
15 разъем кабеля питания P4
16 отсек для хранения кабелей
питания
P5 и P6 (если кабели не
используются
)
ПРИМЕЧАНИЕ
.
Если кабели питания
P5 и P6 не подсоединены к плате расширения, извлеките их из отсека на боковой стороне корпуса.
ПРИМЕЧАНИЕ
.
Каждый портал снабжен рукояткой
, которая фиксируется петлями сверху или снизу при открытии.

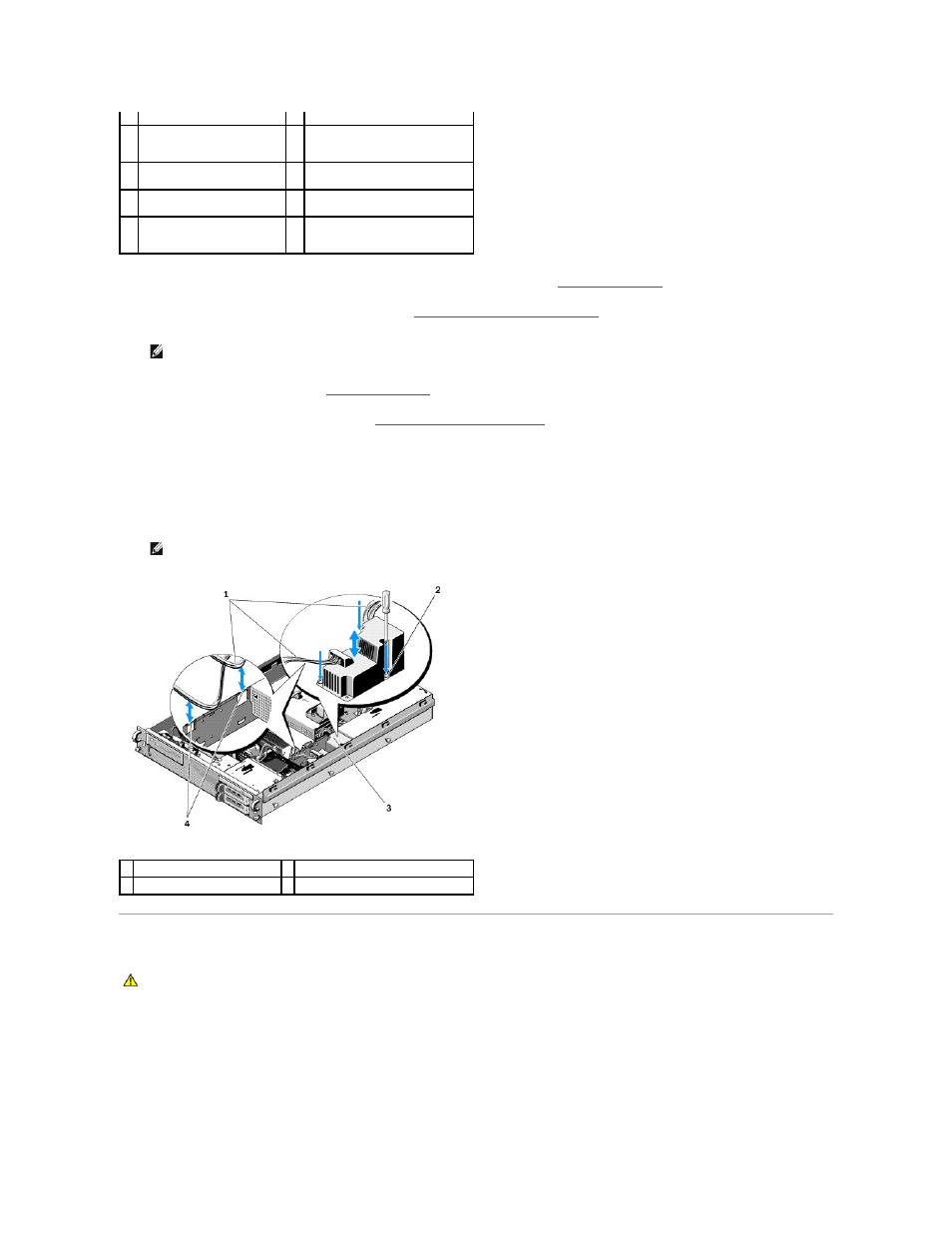

1 кабели питания
2 зажимные винты (3)
3 блок распределения питания
4 порталы для прокладки кабелей (2)
ПРЕДУПРЕЖДЕНИЕ
.
Снятие крышек компьютера и доступ к внутренним компонентам разрешается только обученному персоналу
технического обслуживания
. Перед началом работы с внутренними компонентами компьютера ознакомьтесь с инструкциями по технике
безопасности
, которые поставляются вместе с компьютером. Для получения дополнительной информации о передовом опыте в технике
безопасности см
. главную страницу о соответствии нормативным документам по адресу www.dell.com/regulatory_compliance.
