Расширитель платы расширения
Руководство по обслуживанию Dell Precision™ R5400
Извлечение центрального расширителя
Установка центрального расширителя
Извлечение центрального расширителя
1.
Выполните действия
, указанные в разделе
Перед началом работы с компьютером
.
2.
Извлеките центральную плату расширения из компьютера
(см. раздел
Извлечение каркаса платы расширения
).
3.
Извлеките все платы расширения из расширителя для платы расширения
(см. раздел
Снятие платы расширения
).
4.
Поднимая нагруженную синюю пружину
, отпустите рукоятку на расширителе, передвиньте расширитель в горизонтальной плоскости в сторону
от края защелки платы расширения
, пока расширитель не будет свободен от пяти направляющих зажимов.
Установка центрального расширителя
1.
Придерживая расширитель с помощью фиксирующей рукоятки
, поместите расширитель таким образом, чтобы направляющий штырь вошел в
соответствующее отверстие на расширителе
.
2.
При поднятой фиксирующей рукоятке передвиньте расширитель к защелкам платы расширения
, пока направляющие зажимы и фиксирующая
рукоятка станут на место
.
3.
Установите все платы расширения
, удаленные в
Извлечение центрального расширителя
.
Вернуться на страницу «Содержание»
ПРЕДУПРЕЖДЕНИЕ
.
Снятие крышки и доступ к внутренним компонентам компьютера должны осуществляться только специально
обученными техническими сотрудниками по обслуживанию
. Перед началом работы с внутренними компонентами компьютера
ознакомьтесь с инструкциями по технике безопасности
, которые поставляются вместе с компьютером. Для получения дополнительной
информации о передовом опыте в технике безопасности см
. главную страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Допускается установка расширителя только на центральный каркас платы расширения
, и ни в коем случае не на внешний каркас.

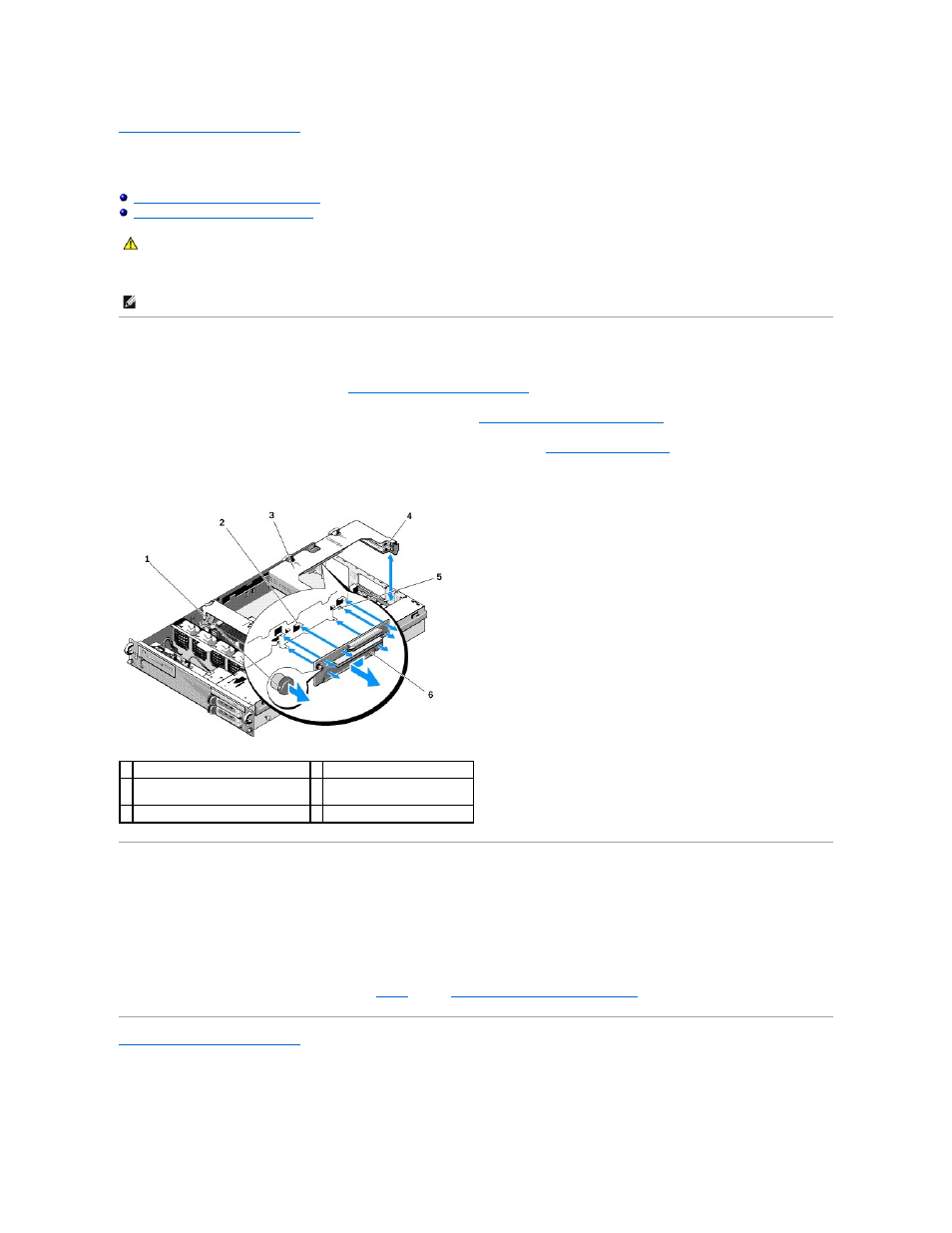

1 пружинная фиксирующая рукоятка
2 направляющие зажимы (5)
3 центральный каркас платы
расширения
4 край защелки платы
расширения
5 направляющий штырь
6 расширитель
