Инструкция по эксплуатации Dell Precision R5400 (Mid 2008)
Страница 31
3.
Подсоедините разъем кабеля питания оптического дисковода
P9 к задней части оптического дисковода.
4.
Установите разъемы
P7 и P8 вместе с кабелями в пространство между блоком распределения питания и задней частью жестких дисков.
5.
Проложите кабели питания для разъемов
P1, P2 и P3, проведя их через портал для прокладки кабелей рядом с блоком распределения питания.
6.
Вставьте кабель питания для разъема
P1 в зажим для прокладки кабелей рядом с отсеком для блока питания.
7.
Проложите кабели питания для разъемов
P4, P5 и P6, проведя их через:
l
свободный портал для прокладки кабелей
;
l
канал для прокладки кабелей вдоль четырех вентиляторов в нижней части корпуса
;
l
зажимы для прокладки кабелей на корпусе с каждого конца канала для прокладки кабелей
.
8.
Установите кожух системы охлаждения
(см. раздел
Установка кожуха системы охлаждения
).
9.
Подсоедините кабели питания с маркировкой
"P1," "P2," "P3" и "P4" к системной плате.
10.

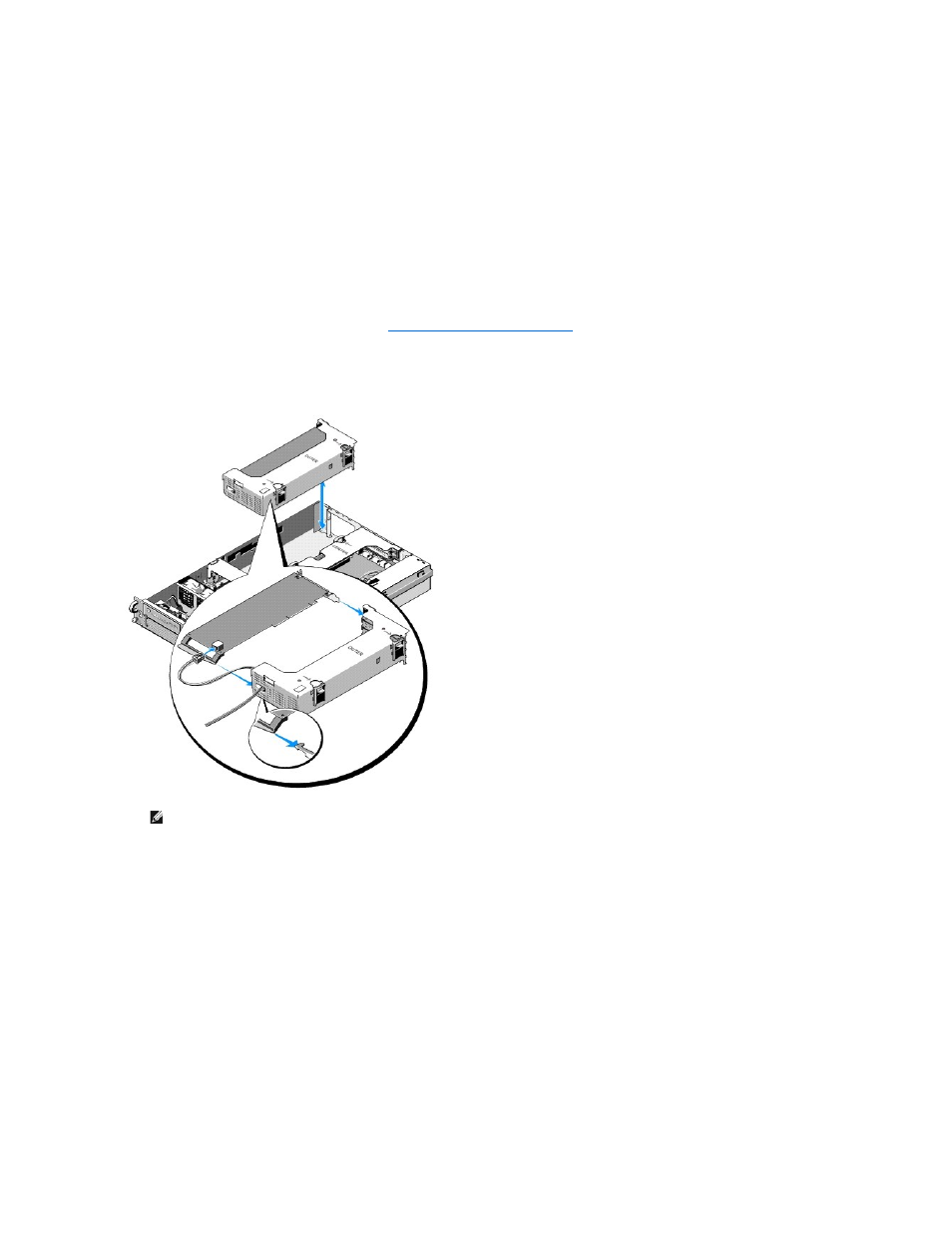

Проведите разъемы
P5 и P6, если они используются, через отверстия для прокладки кабелей в каркас для платы расширения и подсоедините
кабели к платам расширения
, если они установлены.
ПРИМЕЧАНИЕ
.
Если разъемы кабелей питания
P5 и P6 не используются, храните их в предусмотренном для этого канале на боковой
стороне корпуса
; извлекайте их из внешнего каркаса платы расширения и средней скобы с помощью направляющего элемента кабеля.
