Плата удаленного доступа (дополнительно)
Руководство по обслуживанию Dell Precision™ R5400
В данном разделе приведены способы установки
, извлечения, обратной установки серверной платы, а также подключения двухпроводного кабеля,
необходимого для развертывания решения удаленного доступа
Dell для компьютера. Для получения сведений о настройке серверной платы и портала
удаленного доступа
, образующих полное решение удаленного доступа, см. Руководство по настройке системы удаленного доступа, которое
поставляется вместе с серверной платой
.
Установка серверной платы
1.
Выполните действия
, указанные в разделе
Перед началом работы с компьютером
.
2.
Извлеките серверную плату из упаковки и подготовьте ее к установке
.
Для получения дополнительных сведений см
. документацию, прилагаемую к плате.
3.
Снимите центральный каркас для платы расширения
(см. раздел
Извлечение каркаса платы расширения
).
4.
Освободите верхнюю защелку платы расширения и снимите заглушку
.
5.
Установка серверной платы
:
c.
Расположите плату таким образом
, чтобы разъем платы на кромке располагался на одном уровне с разъемом на плате расширения.
d.
Плотно вставьте разъем на кромке платы в разъем на расширителе
, чтобы плата плотно стала на место.
e.
После того как плата установлена в разъеме
, зафиксируйте защелку для платы расширения.
6.
Подсоедините двухпроводной кабель
(включая комплект серверной платы) к серверной плате и к системной плате.
7.
Подсоедините кабели платы расширения для уже установленных плат расширения
.
ПРЕДУПРЕЖДЕНИЕ
.
Снятие крышки и доступ к внутренним компонентам компьютера должны осуществляться только специально
обученными техническими сотрудниками по обслуживанию
. Перед началом работы с внутренними компонентами компьютера
ознакомьтесь с инструкциями по технике безопасности
, которые поставляются вместе с компьютером. Для получения дополнительной
информации о передовом опыте в технике безопасности см
. главную страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ПРИМЕЧАНИЕ
.
Устанавливайте серверную плату только в центральный каркас для платы расширения
.

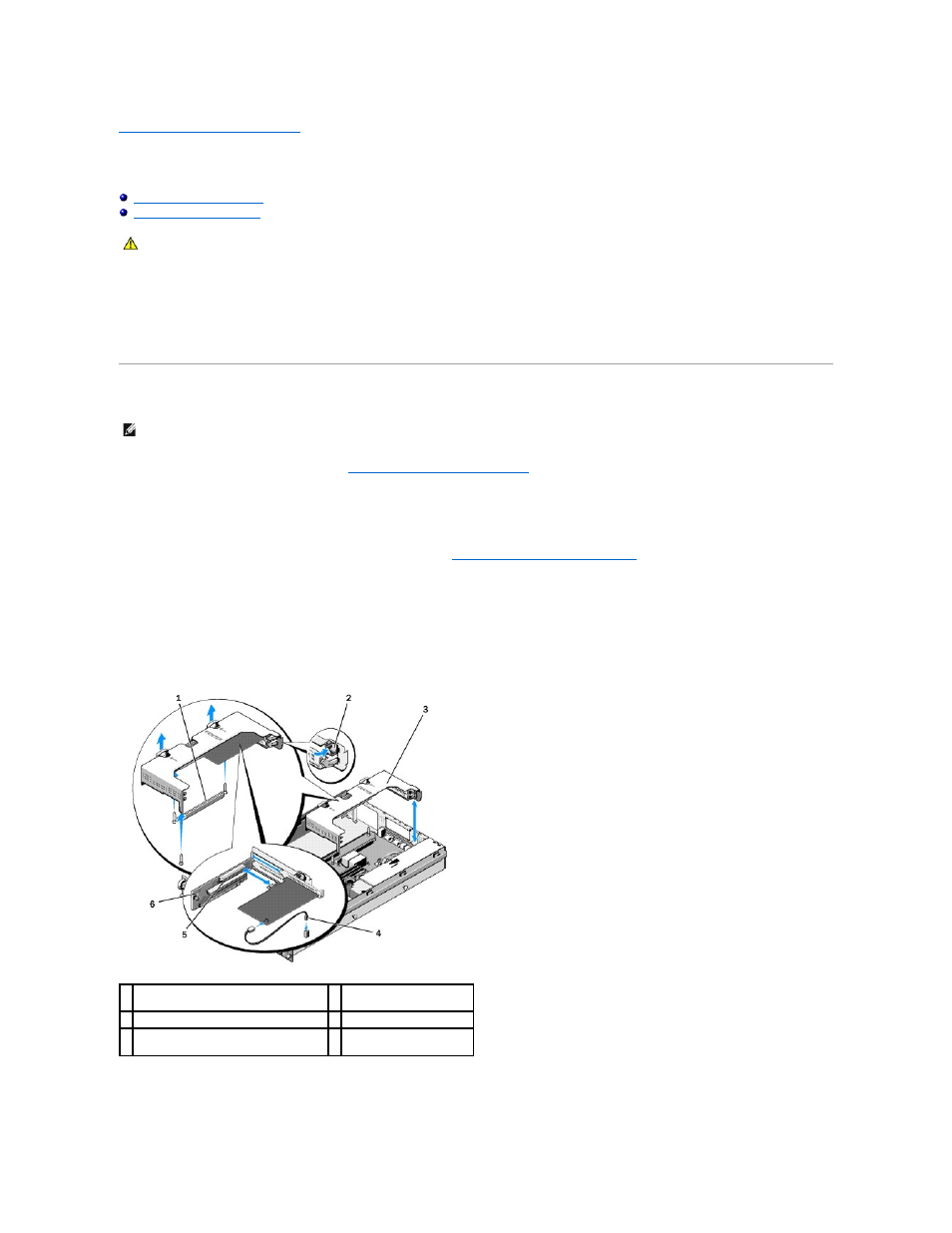

1 разъем расширителя на системной
плате
2 защелка платы
расширения
3 центральный каркас платы расширения 4 двухпроводной кабель
5 разъем платы расширения на
расширителе
6 расширитель платы
