Системная плата
Руководство по обслуживанию Dell Precision™ R5400
Извлечение системной платы
1.
Выполните действия
, указанные в разделе
Перед началом работы с компьютером
.
2.
Отсоедините кабель питания от блока питания на задней части компьютера
.
3.
Снимите каркасы для плат расширения
(см.
Извлечение каркаса платы расширения
) и отсоедините кабели питания с маркировкой "P5" и P6" от
плат расширения
, установленных в каркасах плат.
4.
Извлеките среднюю скобу
(см. раздел
Снятие средней скобы
).
5.
Снимите кожух системы охлаждения
(см. раздел
Снятие кожуха системы охлаждения
).
6.
Отсоедините кабели питания с маркировкой
"P1", "P2", "P3" и "P4" от системной платы.
ПРЕДУПРЕЖДЕНИЕ
.
Снятие крышки и доступ к внутренним компонентам компьютера должны осуществляться только специально
обученными техническими сотрудниками по обслуживанию
. Перед началом работы с внутренними компонентами компьютера
ознакомьтесь с инструкциями по технике безопасности
, которые поставляются вместе с компьютером. Для получения дополнительной
информации о передовом опыте в технике безопасности см
. главную страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.

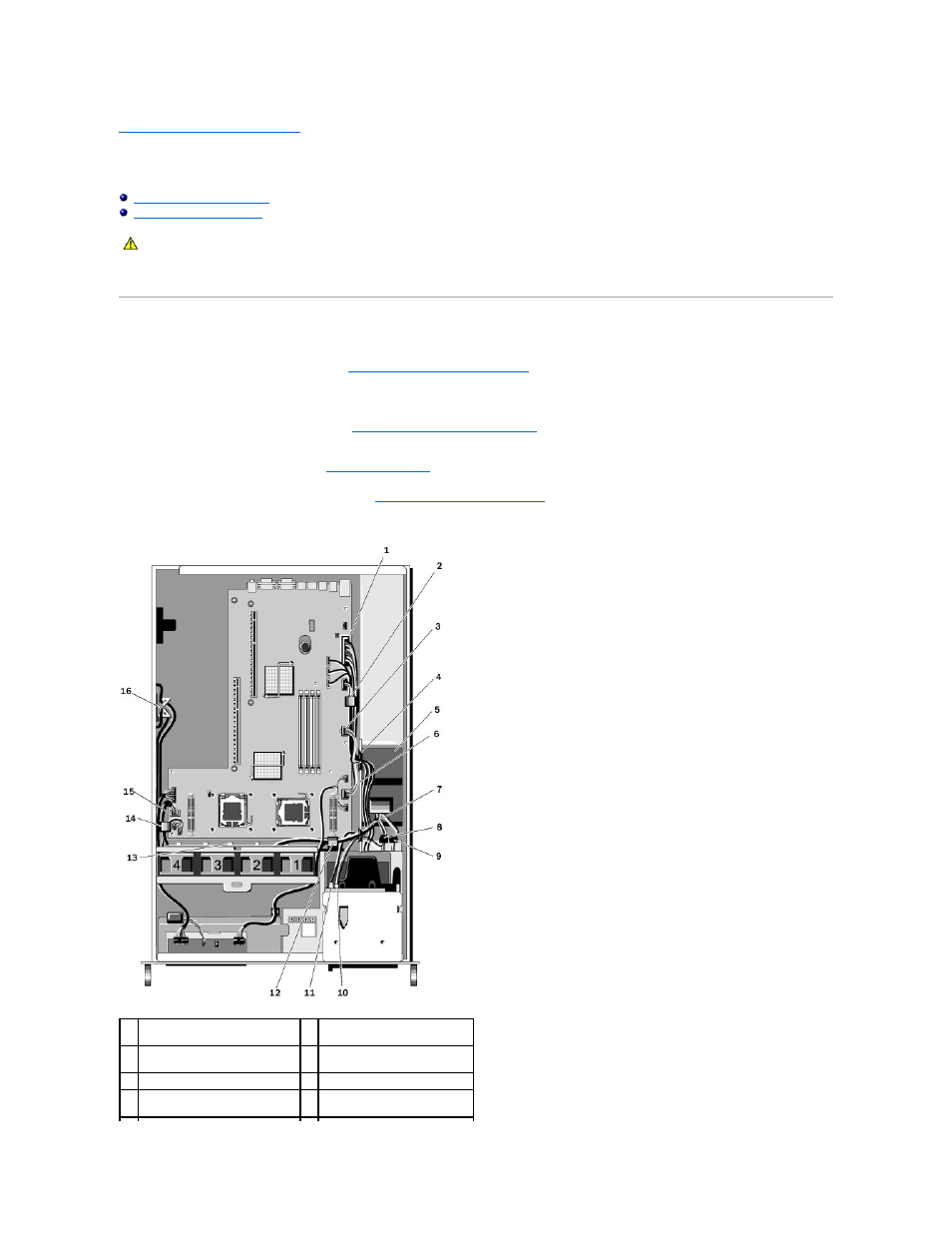

1
разъем кабеля питания
P1
2
зажим для прокладки кабеля
(кабель питания P1)
3
разъем кабеля питания
P2
4
портал для прокладки кабелей
(кабели питания P1, P2 и P3)
5
блок распределения питания
6
разъем кабеля питания
P3
7
портал для прокладки кабелей
(кабели питания P4, P5 и P6)
8
разъем кабеля питания
жесткого
(нижнего) диска (P8)
