Страница 11
a.
Если плата расширения является полноразмерной
, необходимо выровнять ее передний край по отношению к переднему направляющему
элементу платы
.
b.
Установите плату расширения таким образом
, чтобы разъем на крае платы был выровнен по отношению к разъему платы расширения на
расширителе платы
.
c.
Плотно вставьте разъем на краю платы расширения в разъем для платы расширения
, пока плата не встанет полностью на место.
d.
После того как плата установлена в разъеме
, зафиксируйте защелку для платы расширения.
6.
Подсоедините кабели для только что установленной платы расширения
, а также для уже установленных плат.
Сведения о способах подсоединения кабеля платы см
. в документации, поставляемой с платой.
Снятие платы расширения
1.
Выполните действия
, указанные в разделе
Перед началом работы с компьютером
.
2.
Снимите каркас платы расширения
(см. раздел
Извлечение каркаса платы расширения
).
3.
Извлечение платы расширения
.
a.
Освободите защелку для платы расширения
.
b.
Возьмите плату расширения за верхние углы и извлеките ее из разъема для платы расширения
.
4.
При окончательном извлечении платы установите металлическую заглушку над пустым отверстием разъема расширения
, затем зафиксируйте
защелку
.
Вернуться на страницу «Содержание»

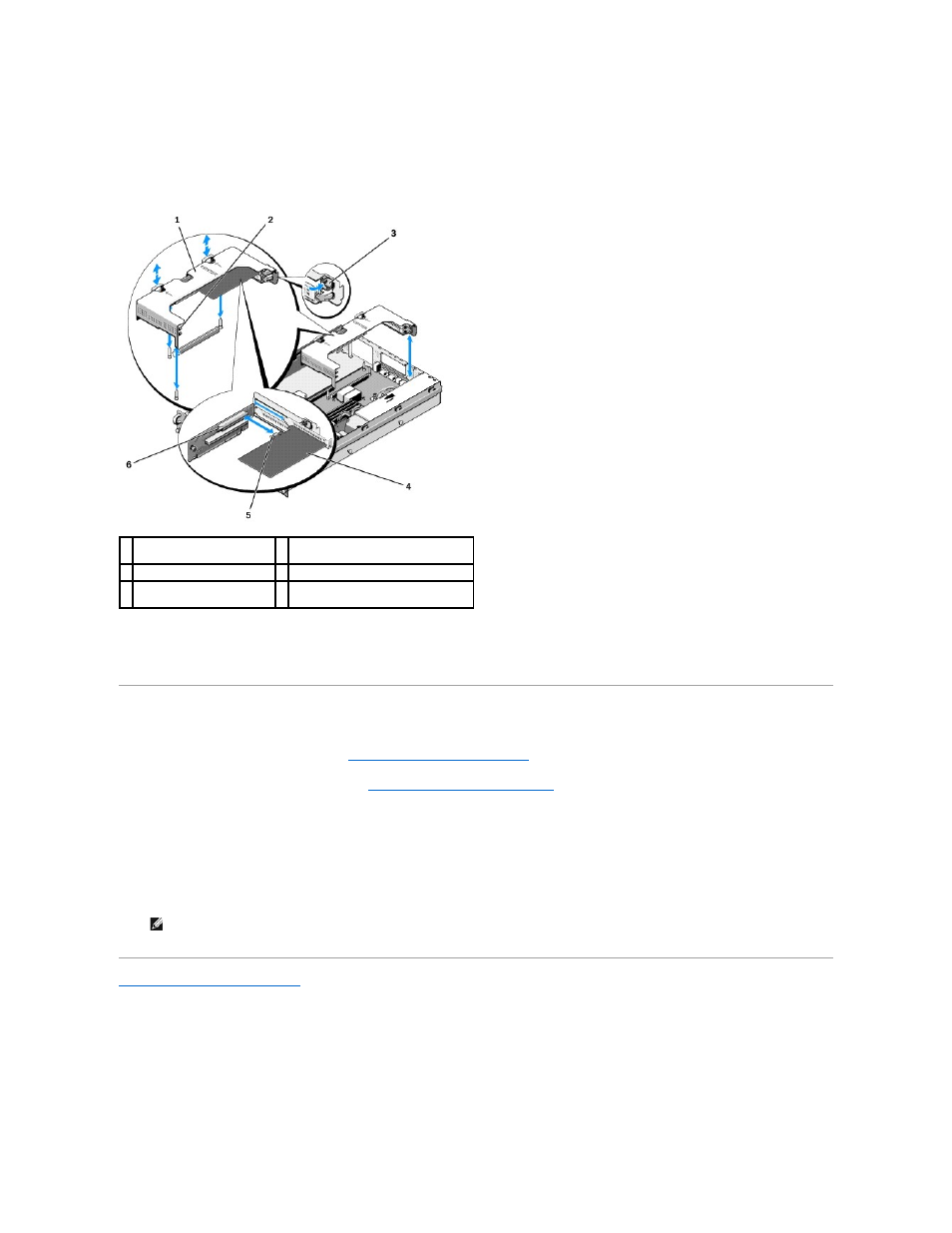

1 центральный каркас платы
расширения
2 передний направляющий элемент
платы расширения
3 защелка платы расширения
4 плата расширения
5 разъем на краю платы
6 разъем платы расширения на
расширителе платы
ПРИМЕЧАНИЕ
.
Над разъемом расширения необходимо установить заглушку в целях соблюдения сертификации Федеральной комиссии по
коммуникациям
(FCC) данного компьютера. Кроме того, заглушки предохраняют компьютер от пыли и грязи, а также обеспечивают
надлежащее охлаждение и вентиляцию внутренних компонентов компьютера
.
