Страница 32
12) Теперь можно сложить орудие. Перед
складыванием
следует
полностью
поднять
орудие,
чтобы
сработали
автоматические
транспортные замки. После того, как орудие
полностью поднято, медленно сложите орудие.
Следите, чтобы шланги не защемлялись. После
того, как машина полностью сложена, опускайте
транспортные цилиндры, пока боковые секции не
зафиксируются. Теперь орудие сложено и
находится в положении для транспортировки.

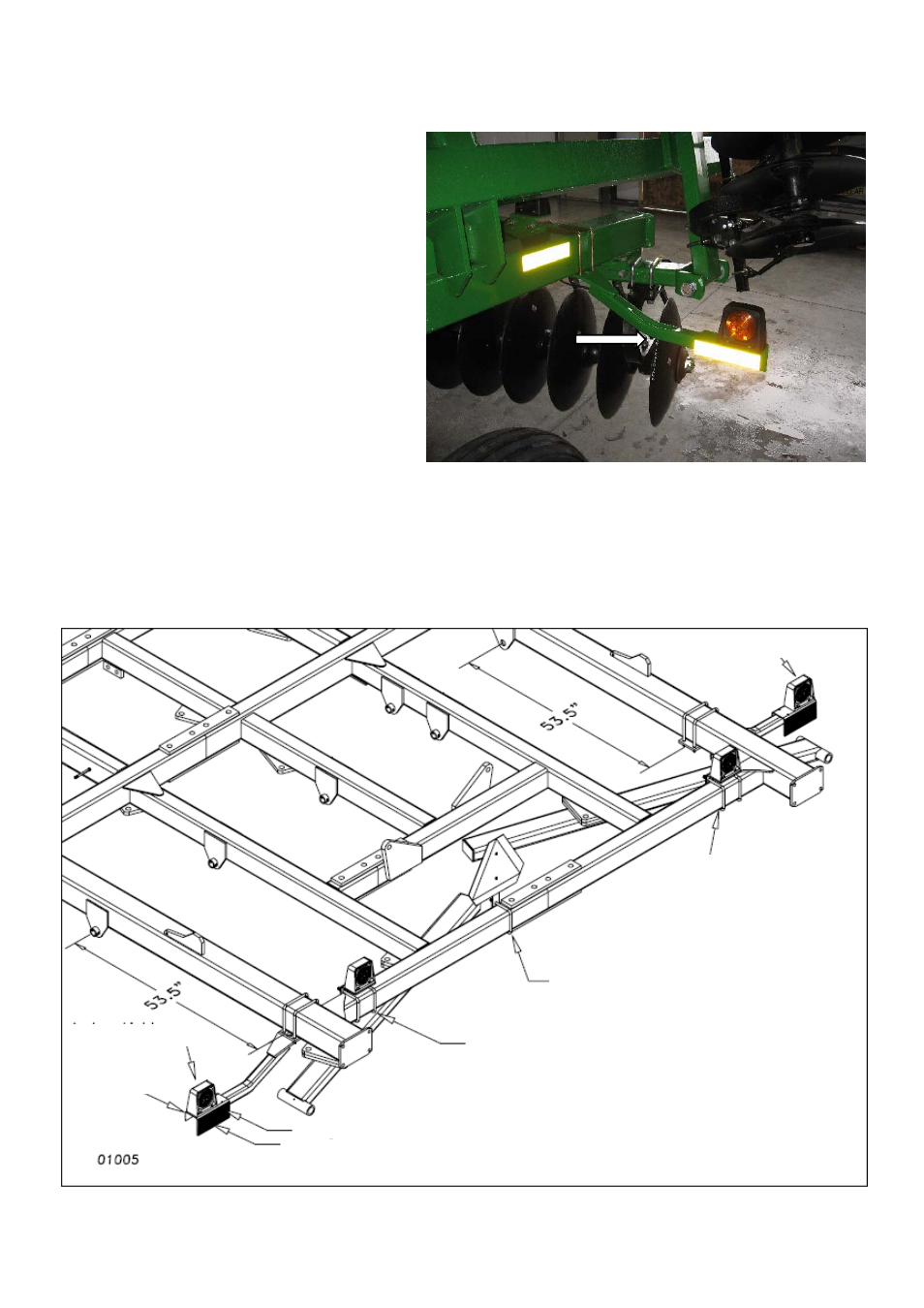

13) Пока машина находится в сложенном состоянии, установите осветительные скобы и знак «медленное
транспортное средство» как показано на рисунке. Желтые отражатели должны смотреть вперед, а оранжевые и
красные – назад. Осветительные скобы следует установить на расстоянии 135 см от оси поднимания, так чтобы
колеса не касались ее при работе в поле. Закрепите красные фонари и знак «медленное транспортное средство» как
показано на рисунке. Подключите их согласно маркировке (правый, левый, красный, янтарный). Перед подключением
янтарных огней, протяните провода через осветительную скобу.
Янтарный фонарь
Красный
фонарь
Оранжевый отражатель
Красный отражатель
Желтый
отражатель
Янтарный фонарь
Знак «Медленное
транспортное средство»
Расположение сигнальных
огней на дисковых боронах
моделей 4330, 4333, 4336
Красный
фонарь
Осветительная
скоба
