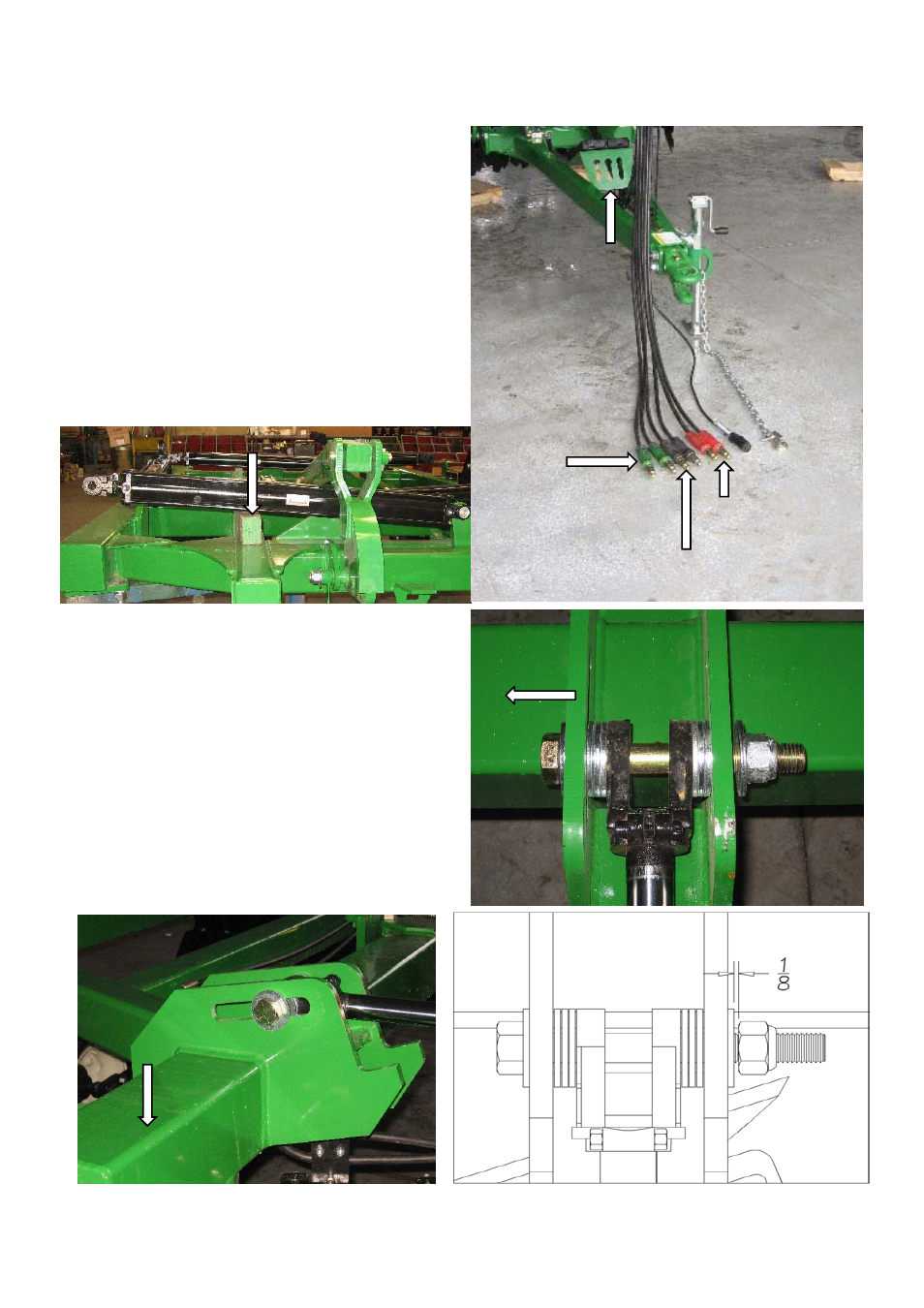

17) Теперь можно заполнить складывающую систему.
Перед этим необходимо поместить блок под штоковый
конец цилиндра, как показано на рисунке, так чтобы в
раздвинутом состоянии он вышел за скобу крепления
боковой секции. После того, как под цилиндры
подложены блоки, и они вышли за скобу крепления,
полностью раздвиньте цилиндры (рукоятки зеленого
цвета). Затем полностью задвиньте штоки, и снова
выдвиньте их настолько, насколько необходимо для того,
чтобы закрепить концы штоков в скобах крепления на
боковых секциях.
Деревянный блок
Скоба крепления
шлангов
Подъемная система -
черный
Складывающая
система -
зеленый
Выравнивание -
красный
Теперь можно подсоединить складывающие цилиндры к
скобе крепления боковых секций. Используйте шайбы,
как показано на рисунке справа, чтобы обеспечить
плотность соединения. Гайку следует закручивать, пока
расстояние между шайбой и гайкой не составит 3 мм.
Примечание: болт следует вставлять головкой к
передней части машины, а гайкой – к задней, как
показано на рисунке.
Передняя часть
Передняя часть
