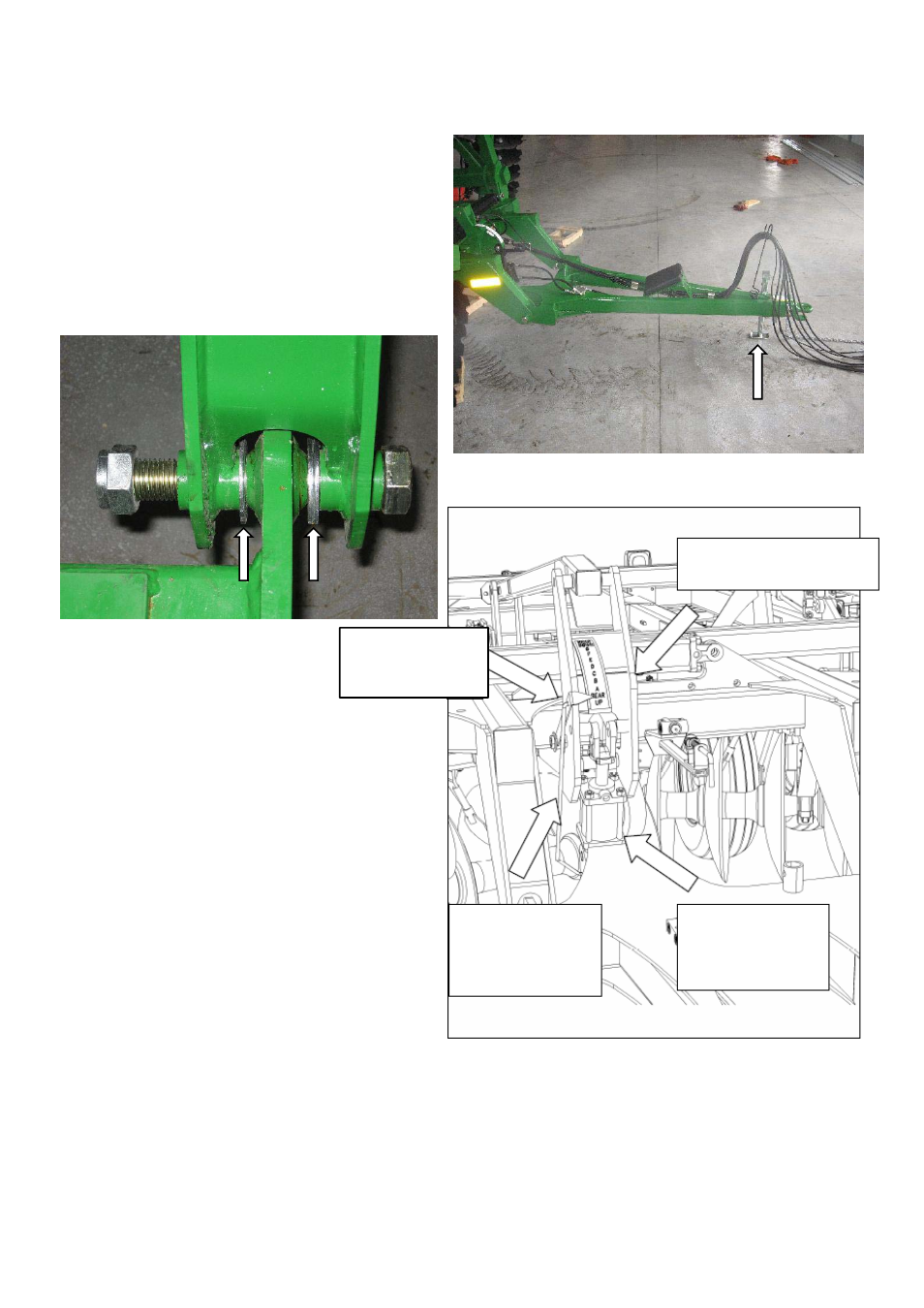

7) Теперь можно установить раму сцепки на
центральную секцию. Закрепите сцепное устройство
в передней части центральной рамы с помощью
болтов 1 ¼’’ (в комплекте). Не забудьте установить
шайбы, чтобы соединение было плотным. Болты
необходимо тщательно затянуть
в местах
шарнирного соединения. Достаньте домкрат из
крепления для перевозки (в задней части дышла) и
установите его в передней части дышла.
Плоские шайбы 1 ¼’’
Домкрат
Скоба выравнивания
Цилиндр
выравнивания Планка
маркера шкалы
выравнивания
Маркер шкалы
выравнивания
8) После установки сцепного устройства закрепите
цилиндр выравнивания (или винтовую стяжку, если
орудие не оборудовано гидроцилиндром) в среднем
отверстии скобы выравнивания. С помощью планки
маркера шкалы выравнивания подсоедините маркер
шкалы к сцепному устройству. Проденьте конец
планки в отверстия в задней части сцепного
устройства и в боковой части маркера шкалы, и
закрепите ее с помощью штифтов.
