5) После установки боковых секций на
центральную раму подключите шланги
гидравлических
подъемных цилиндров
боковых секций. Шланги и фитинги имеют
цветовой
код, чтобы облегчить их
подключение. (Убедитесь, что шланг,
подключенный
к штоковой полости
основного подъемного цилиндра
центральной рамы, вторым концом
подключен к цокольной полости цилиндра
боковой секции). См. Схему подъемной
гидросистемы в руководстве по запасным
частям. При проведении этих шлангов,
разместите их так, как показано на
рисунках. Скобы и хомуты для крепления
шлангов находятся в ящике, который
поставляется
вместе с машиной.
Убедитесь, что в районе шарнира Вы
оставили попуск шланга, достаточный для
складывания орудия.

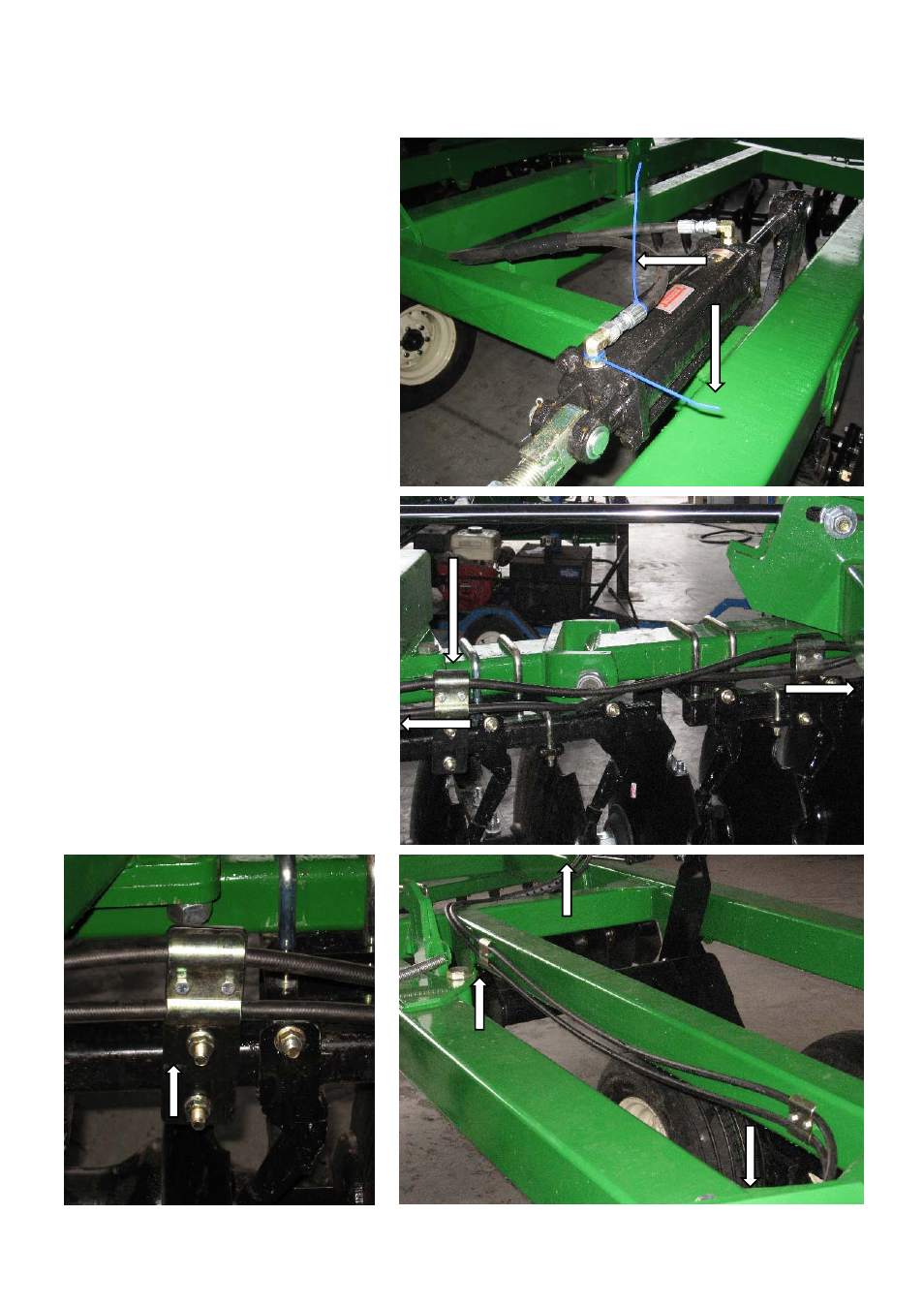

Цветные
хомутики
Скоба крепления
шлангов
Скоба крепления
шлангов
К цилиндру
центральной
секции
К цилиндру
боковой секции
Скоба крепления
шлангов
К цилиндру
центральной
секции
К цилиндру
боковой секции
