4) После того, как Вы удалите домкраты из-под рамы центральной секции, батареи дисков центральной секции
должны стать на землю. Подсоедините батареи боковых секций к штангам центральной секции с помощью болтов 1
½ х 13 Gr.5 с шестигранной головкой (2) и нейлоновых стопорных гаек, как показано на Рис. 4. Оденьте две плоских
шайбы 1 ½’’ (3) на переднюю часть шарнира. Наживите болты, но не затягивайте гайки. Установите раму боковой
секции (4) на батареи и закрепите с помощью болтов 1 х 3 Gr.8 с шестигранной головкой (5), стопорных шайб и
шестигранных гаек. После того, как складывающая система заполнена и прокачана, подсоедините складывающие
цилиндры к рамам боковых секций с помощью болтов 1 х 8 Gr.8 с шестигранной головкой (6). Установите 8 шайб 1’’
для центровки проушины цилиндра в креплении как показано на рисунке. Затяните нейлоновые стопорные гайки,
оставив зазор между последней шайбой и гайкой примерно в 3 мм (см. стр 21). Прикрутите ступицу (7) к подвижной
балке боковой секции с помощью 4 болтов 3/4 х 4 и 4 болтов 3/4 х 3 с шестигранной головкой (9), стопорных шайб и
гаек. Выемка или петля должны смотреть вверх. Установите колеса (10) на ступицы (штуцер колеса должен
смотреть наружу) с помощью 8 гаек 5/8’’ (11). Повторите процедуру для второй боковой секции.

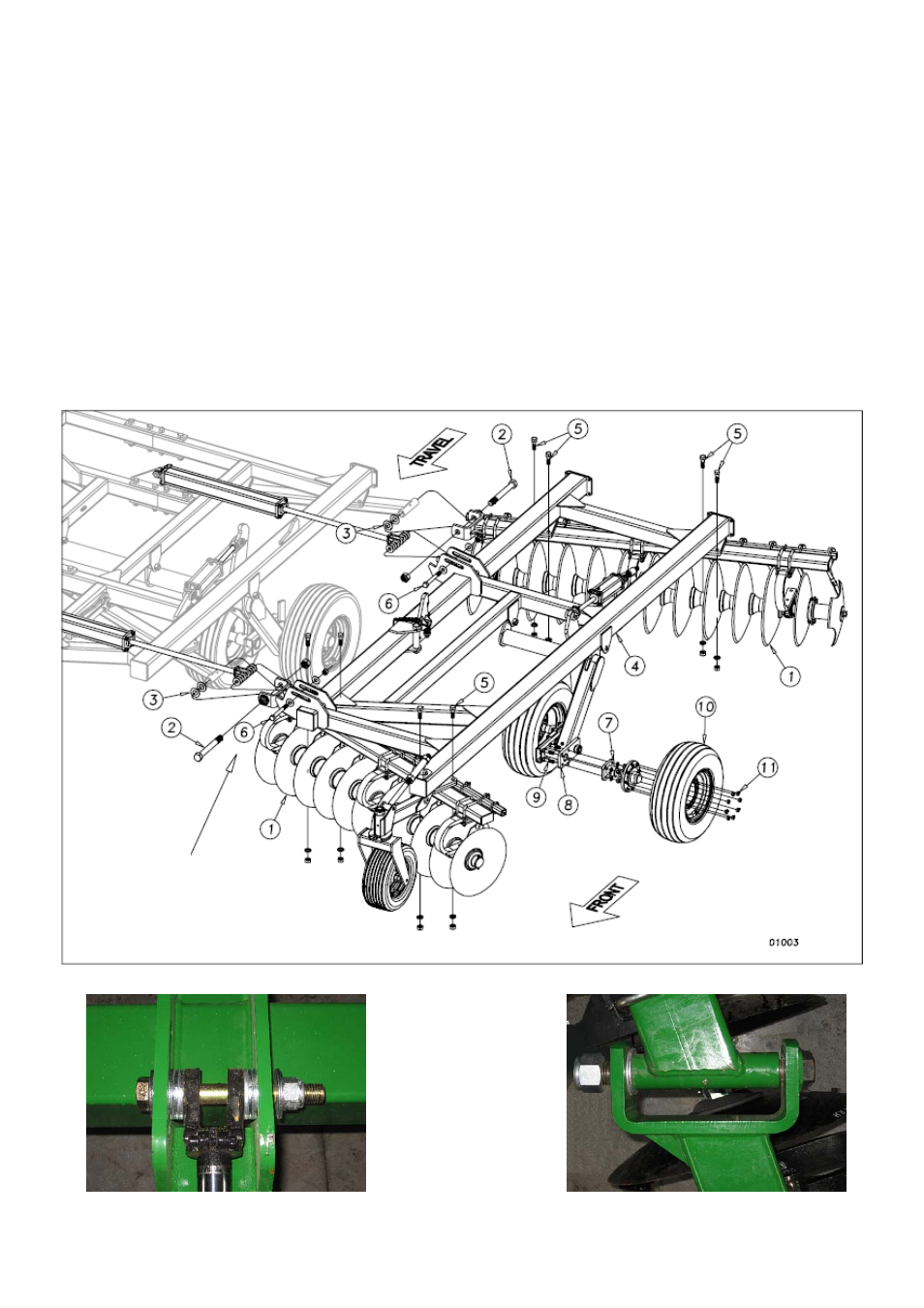

Рис. 4
Важно:.
Важно:.
Важно:
Не подключайте штоковый конец цилиндров
складывания к боковым секциям пока гидросистема
не будет заполнена и прокачана.
Поднимите цилиндры и прокачайте их 3-4 раза.
Модель 4330, 4333 и
4336
Показан левый задний
шарнир
