Сборка моделей 4330, 4333, 4336
Примечание: Все болты, которые установлены на орудии, находятся на своих местах. При сборке
понадобится снять их, а затем снова установить на те же места. Запоминайте откуда извлекаете болты.

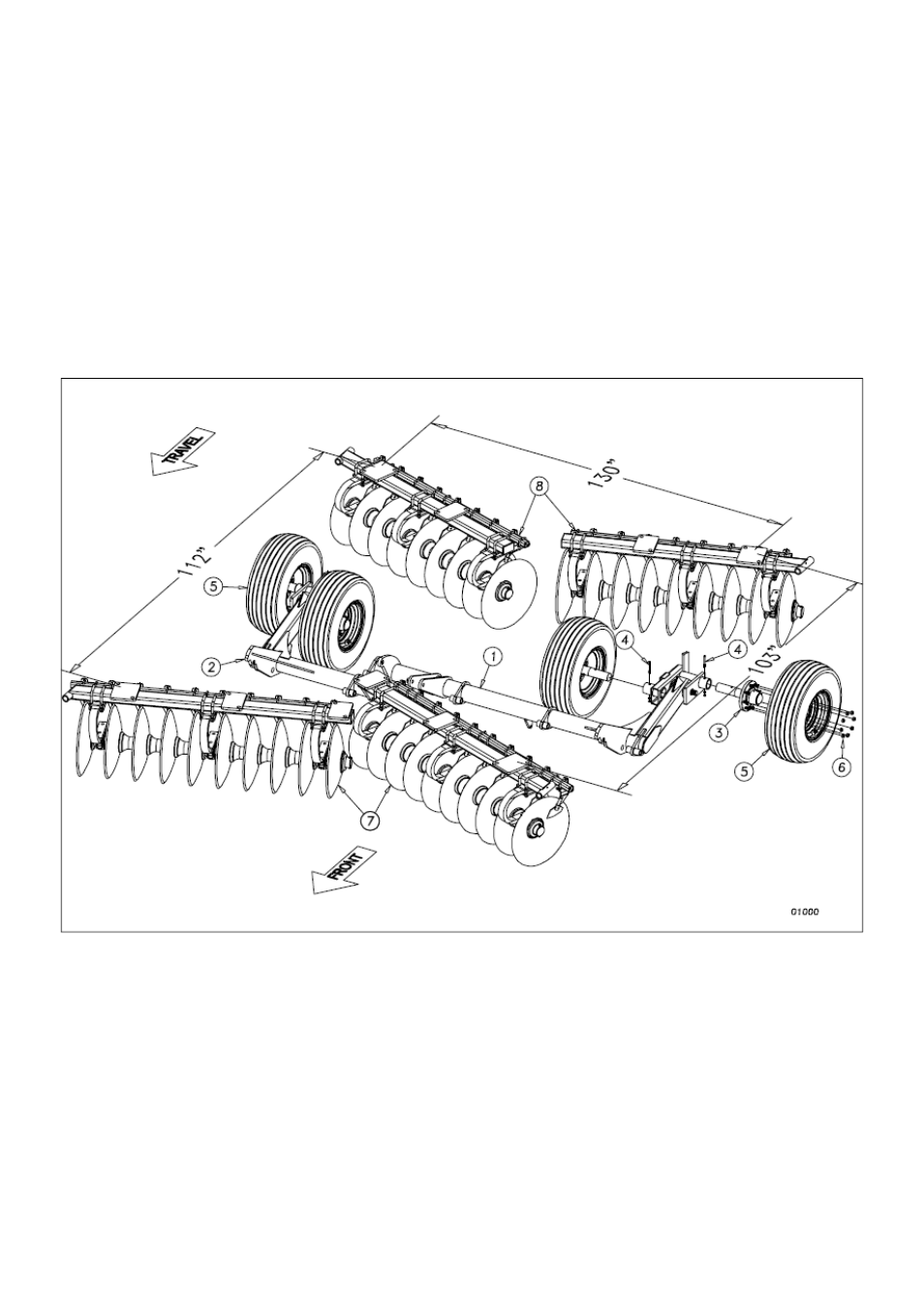

1) Расположите центральные трубы (1) и (2) в центре сборочной площадки, как показано на Рис. 1 (более короткая
труба (2) может быть уже установлена на центральную раму). Прикрутите ступицы (3) к подвижным балкам с
помощью болтов ½ х 4 ½ Gr.5 с шестигранной головкой (4), плоских шайб и гаек. Затем закрепите колеса (5) с
помощью гаек 5/8’’ (6). (Штуцера колес должны смотреть наружу). Разместите собранные батареи дисков (7) и (8)
как показано на рисунке. Подложите под батареи деревянные блоки чтобы не допустить их качения.
Рис. 1
