2) Установите гидравлические складывающие цилиндры (1) на основную раму, как показано на Рис. 3, (фитинги
должны смотреть по направлению к центру машины, см. стр. 36, 4330-4336 Гидравлическая схема), и закрепите их с
помощью шплинтов (2). Перед шплинтами обязательно установите шайбы. Закрепите скобу выравнивания (3) в
передней части основной рамы с помощью болтов 1 х 9 Gr.8 с шестигранной головкой (4) и нейлоновой стопорной
гайкой. Закрепите брус выравнивания (5) между скобой выравнивания (3) и трубой с помощью штифта 1 х 7 (6) и
болта 1 х 9 Gr.8 с шестигранной головкой (7). Зафиксируйте штифт с помощью болтов 3/8 х 2 1/4 Gr.8 с
шестигранной головкой и стопорных гаек. Закрепите болт 1 х 9 Gr.8 с шестигранной головкой с помощью нейлоновой
стопорной гайки. Установите подъемную винтовую стяжку (8) между трубами с помощью шплинтов 1 х 3 3/8 (9).
Отрегулируйте до изначальной длины в 13 3/16’’ и затяните зажимную гайку. Вставьте раму дышла (10) в трубы
основной рамы и заполните пространство между шарнирным соединением и главной рамой шайбами 1 ¼’’ (11).
Вставьте и затяните болты 1 ¼ х 8 Gr.8 с шестигранной головкой (12) и стопорные гайки 1 ¼. (Шайбы должны
плотно прилегать к шарнирному соединению). Установите винтовую стяжку (13), или опциональный
гидроцилиндр выравнивания между рамой дышла (10) и закрепите его с помощью болта 1 х 6 Gr.8 с шестигранной
головкой (14) и нейлоновой стопорной гайки. Прикрепите верхнюю часть винтовой стяжки или гидроцилиндра
выравнивания к скобе выравнивания (3) с помощью болта 1 х 9 Gr.8 с шестигранной головкой (15) и нейлоновой
стопорной гайки. Затем установите планку маркера шкалы выравнивания (16) и сам маркер (17) между рамой дышла
(10) и скобой выравнивания, как показано на рисунке. Закрепите планку с помощью плоских шайб 3/8 и шплинтов 1/8
х 1. Закрепите маркер шкалы с помощью шайбы 1 ½ и шплинта 3/16 х 2.
3) Теперь можно собрать и заполнить складывающую гидросистему и вытеснить воздух из складывающих
цилиндров. Поверните все цилиндры штоками вверх. См. схему гидросистемы на стр. 36. Полностью выдвиньте и
задвиньте цилиндры 3-4 раза для того, чтобы вытеснить воздух из системы.

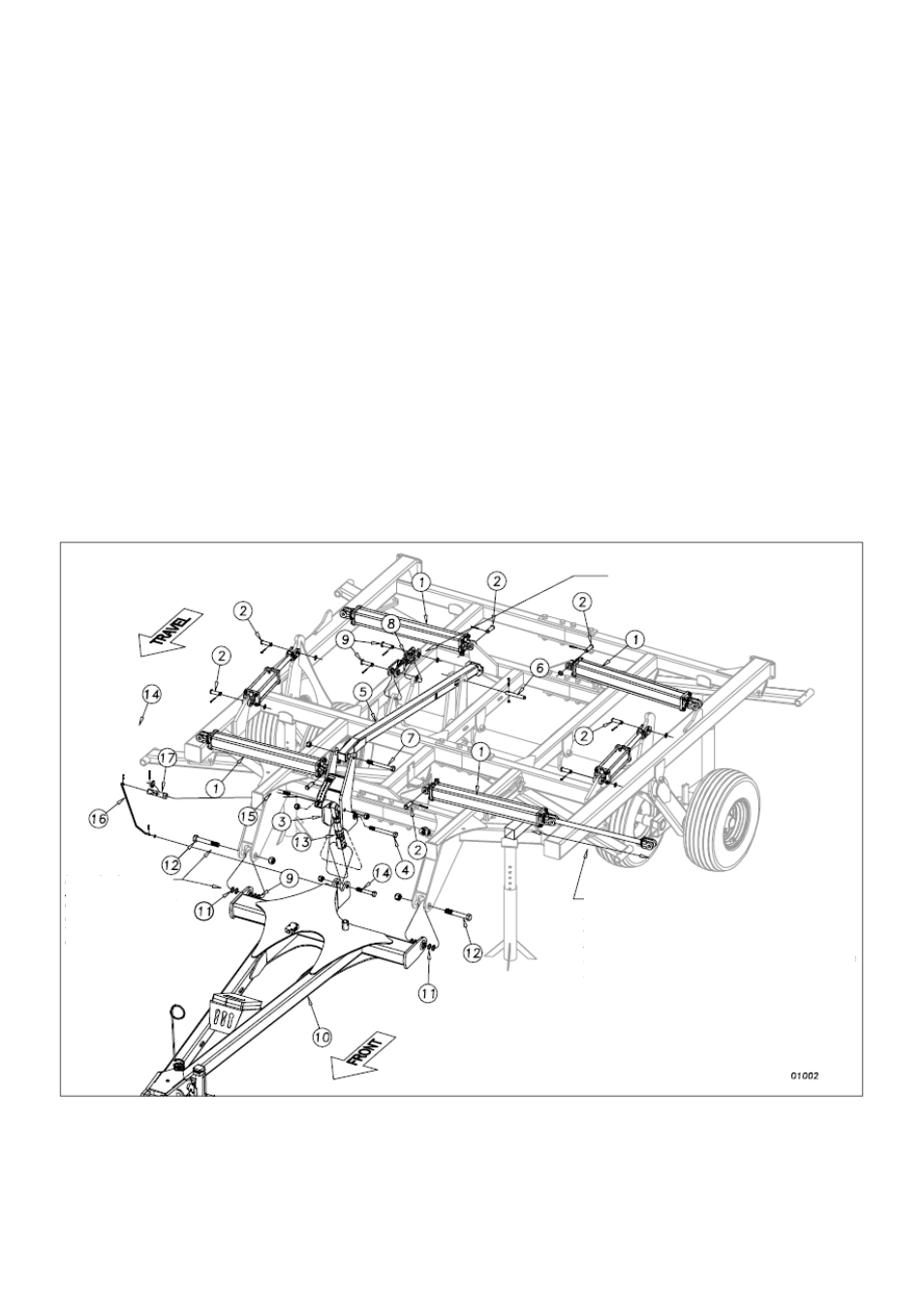

Рис. 2 Батареи не показаны для ясности
Рис. 2 Батареи не показаны для ясности
Первоначальная длина стяжки 335 мм,
центр штифта к центру
Важно:
Не подключайте штоковый конец цилиндров
складывания к боковым секциям пока
гидросистема не будет заполнена и прокачана.
Поднимите цилиндры и прокачайте их 3-4 раза.
Важно:.
Важно:.
Важно:.
Важно:
Добавьте максимум
шайб. Затягивайте
болт и гайку так,
чтобы шайбы плотно
прилегали к шарниру.
