11) Проведите шланги подъемной и
складывающей
гидросистем
от
передней части основной рамы с
внутренней стороны левого бруса
до
передней
части
сцепного
устройства. Примерно 1 м шлангов
должен выступать за точку сцепки.

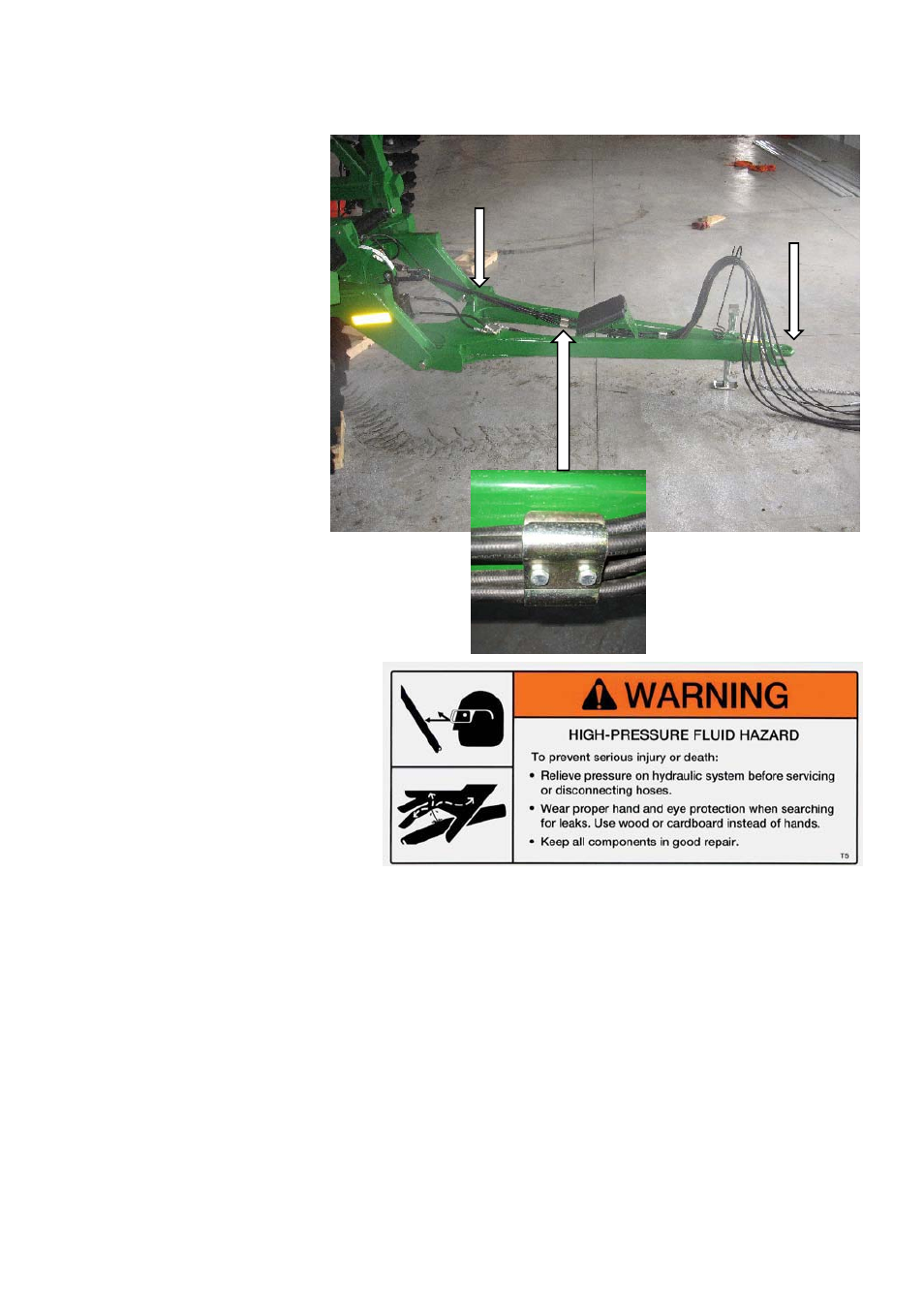

Шланги крепятся на брусе с
помощью скоб, как показано на
рисунке.
Шланги подъемной и
складывающей систем
1 м попуска
12) После того, как все шланги
закреплены на раме, убедитесь, что
все фитинги надежно затянуты.
После этого можно заполнить
гидравлическую систему
13) Прицепите орудие к трактору
или
к
вилковому
погрузчику.
Подсоедините шланги к насосу.
Убедитесь,
что
в
резервуаре
достаточно масла (для заполнения
системы потребуется около 20 л
для модели 3323 и около 30 л для
моделей 3326 и 4336).
14) ВНИМАНИЕ: Остерегайтесь утечек
жидкости под высоким давлением. Она
может проникнуть под кожу и причинить
серьезную травму. Используйте защитную
одежду и защиту органов зрения во время
работы с гидравлической системой.
15) Когда орудие подготовлено к заполнению гидравлической системы, сначала заполните подъемную систему
(рукоятки черного цвета). Раздвиньте подъемные гидроцилиндры так, чтобы центральная секция полностью
поднялась. Боковые секции не начнут подниматься, пока центральные цилиндры не раздвинутся полностью, а
главные цилиндры не начнут перепускать масло через рефазные порты к цилиндрам боковых секций. Осмотрите
систему на предмет утечек, в случае необходимости затяните фитинги. Продолжайте подавать масло в систему,
пока цилиндры боковых секций не раздвинутся полностью. Затем начните подавать масло в обратном направлении
и опустите орудие на землю, задвинув все цилиндры. Опустите и поднимите орудие несколько раз, чтобы вытеснить
воздух из системы.
16) Если на орудии установлен цилиндр выравнивания, заполните его (рукоятки красного цвета). Несколько раз
раздвиньте и задвиньте цилиндр.
