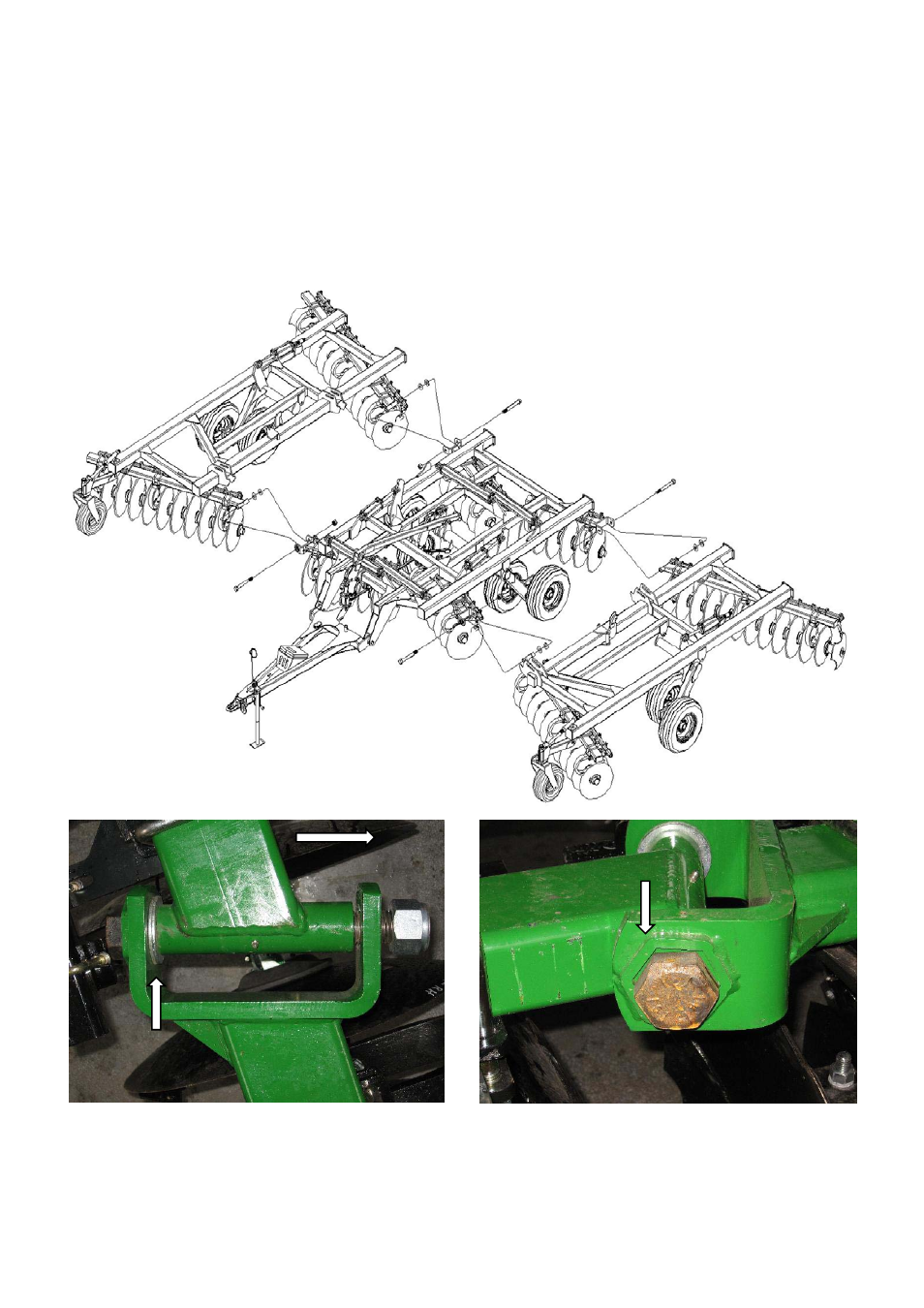

9) Теперь необходимо подсоединить боковые секции к центральной раме. С помощью шестигранных болтов 1 ½’’ x 13
подсоедините боковые секции к центральной раме как показано на рисунке. Две плоских шайбы 1 ½’’ следует
установить в задней части шарнира батареи дисков боковой секции как показано на рисунке. Болты необходимо
крепить так, чтобы головка болта находилась в фиксаторе, как показано на рисунке. Шарнирный болт следует
продеть в проушину, но не затягивать до необходимого усилия. На этом этапе не устанавливайте цилиндры
складывания боковых секций.
Шайбы в задней
части шарнира
Передняя часть диска
Фиксатор головки болта
Модели 3323, 3326, 3329
Показан задний левый шарнир.
