2) Установите левую и правую половинки центральной рамы (1) и (2) на домкраты над батареями, как показано на
Рис. 2. Вставьте болты через пластины с 4 отверстиями (3) и центральную раму (1) и (2) (болты 1 х 8 Gr.5 c
шестигранной головкой (4) и болты 1 х 9 Gr.5 с шестигранной головкой (5), а также стопорные шайбы и
шестигранные гайки). (Не затягивайте болты до нормативного значения). С помощью штифтов 1 ¼ х 8 ¾ (6) и 1
¼ х 7 (7) закрепите центральные трубы на центральной раме (Убедитесь, что на штифтах имеется нейлоновая
втулка). Прикрутите переднюю скобу складывания (8) с помощью восьми болтов ¾ х 2 ½ Gr.5 с шестигранной
головкой (9) и четырех U-образных болтов ¾ х 5 х 6 ½, стопорных шайб и шестигранных гаек. Закрепите батареи на
центральной раме с помощью болтов 1х3 Gr.8 с шестигранной головкой (10), стопорных шайб и шестигранных гаек.
(Перед затягиванием гаек проверьте все размеры). Затем затяните болты крепления пластин (4) и (5) и болты
крепления скобы складывания (9).

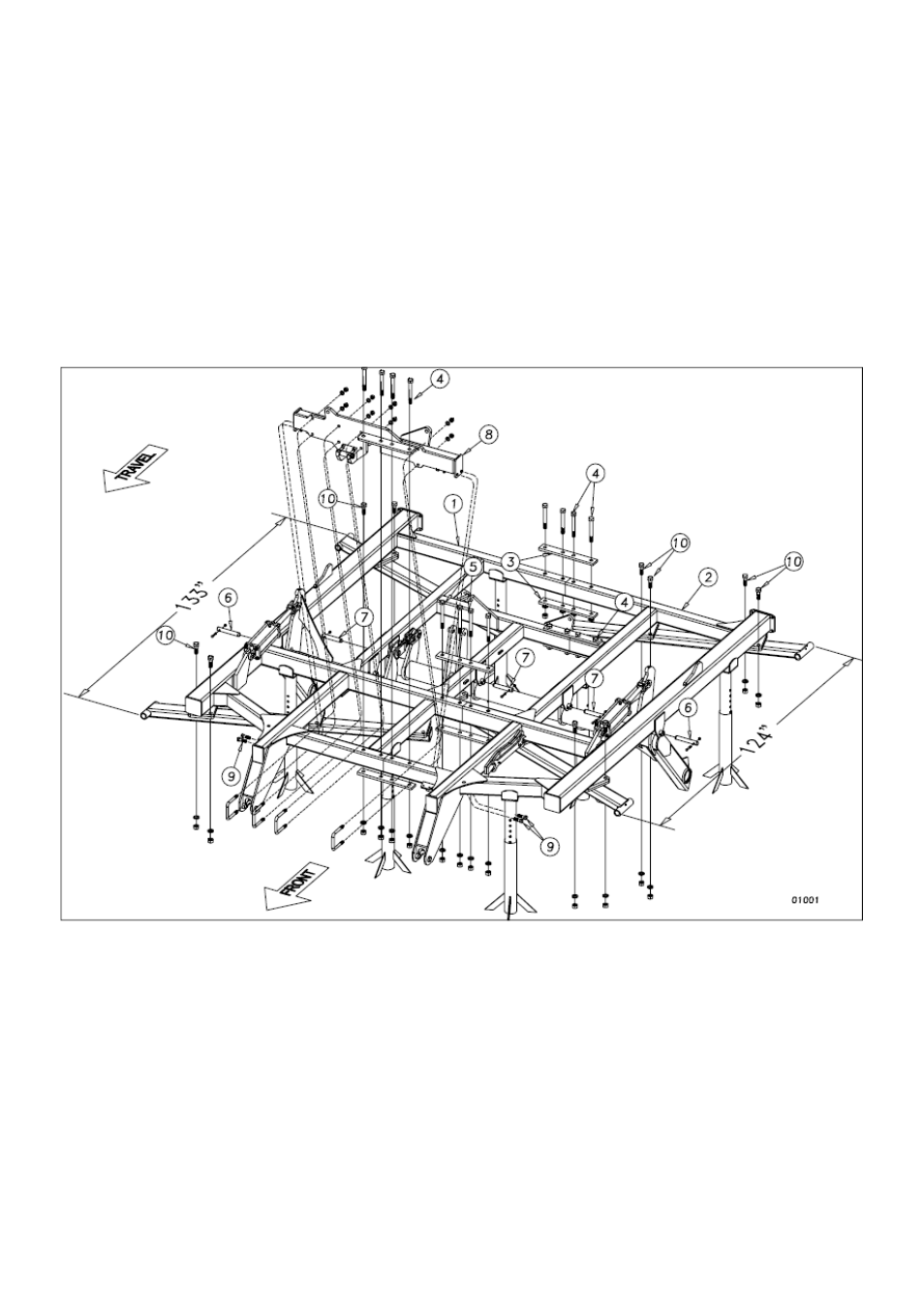

Рис. 2 Батареи не показаны для ясности
