10) После установки боковых секций на
центральную раму подключите шланги
гидравлических
подъемных цилиндров
боковых секций. Шланги и фитинги имеют
цветовой
код, чтобы облегчить их
подключение. (Убедитесь, что шланг,
подключенный
к штоковой полости
основного подъемного цилиндра
центральной рамы, вторым концом
подключен к цокольной полости цилиндра
боковой секции). Подключите этот шланг к
фитингу, который не имеет цветового кода.
При проведении этих шлангов, разместите
их так, как показано на рисунках. Скобы и
хомуты для крепления шлангов находятся в
ящике, который поставляется вместе с
машиной. Убедитесь, что в районе шарнира
Вы оставили попуск шланга, достаточный
для складывания орудия.

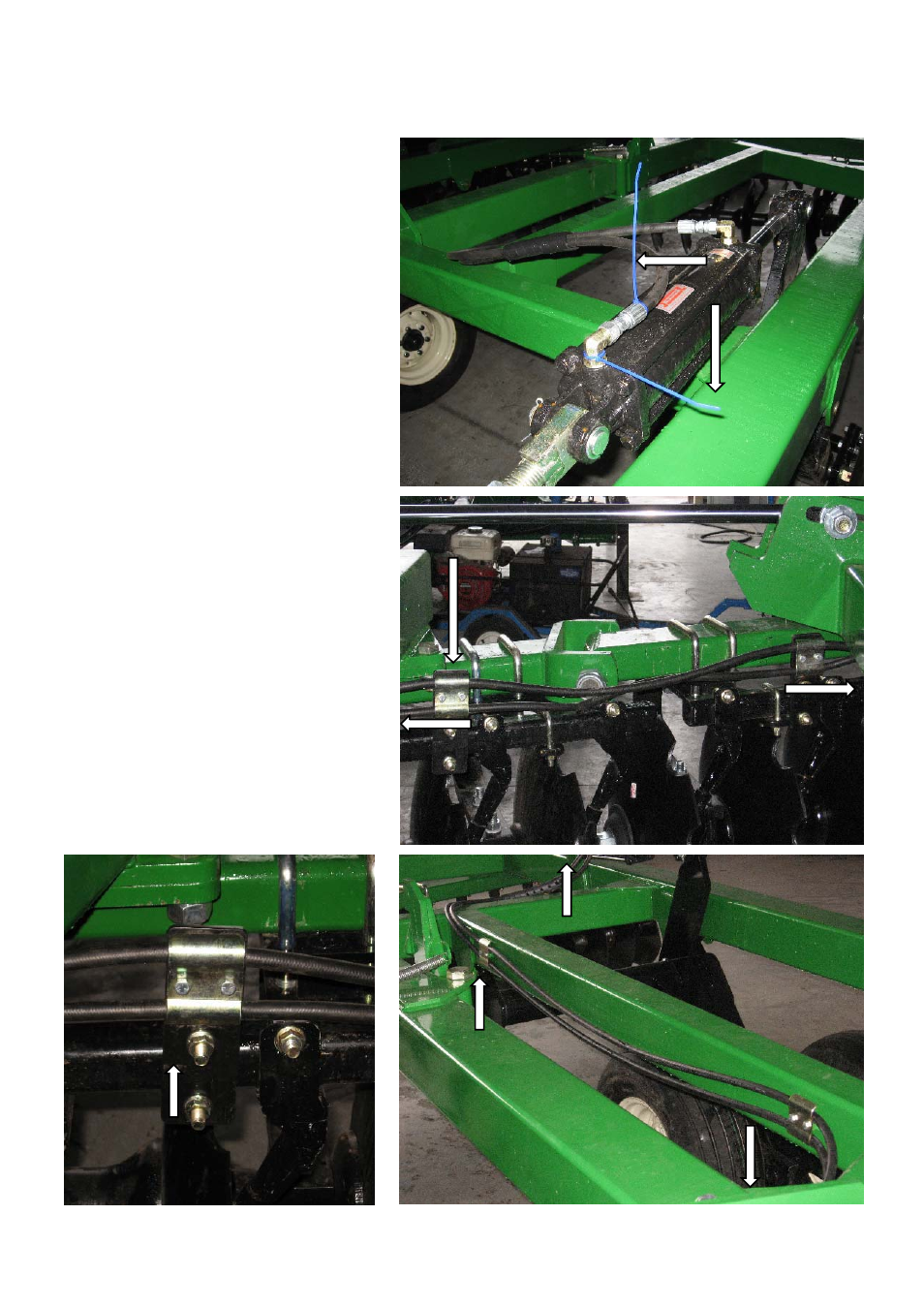

Цветные
хомутики
Скоба крепления
шлангов
Скоба крепления
шлангов
К цилиндру
центральной
секции
К цилиндру
боковой секции
Скоба крепления
шлангов
К цилиндру
центральной
секции
К цилиндру
боковой секции
