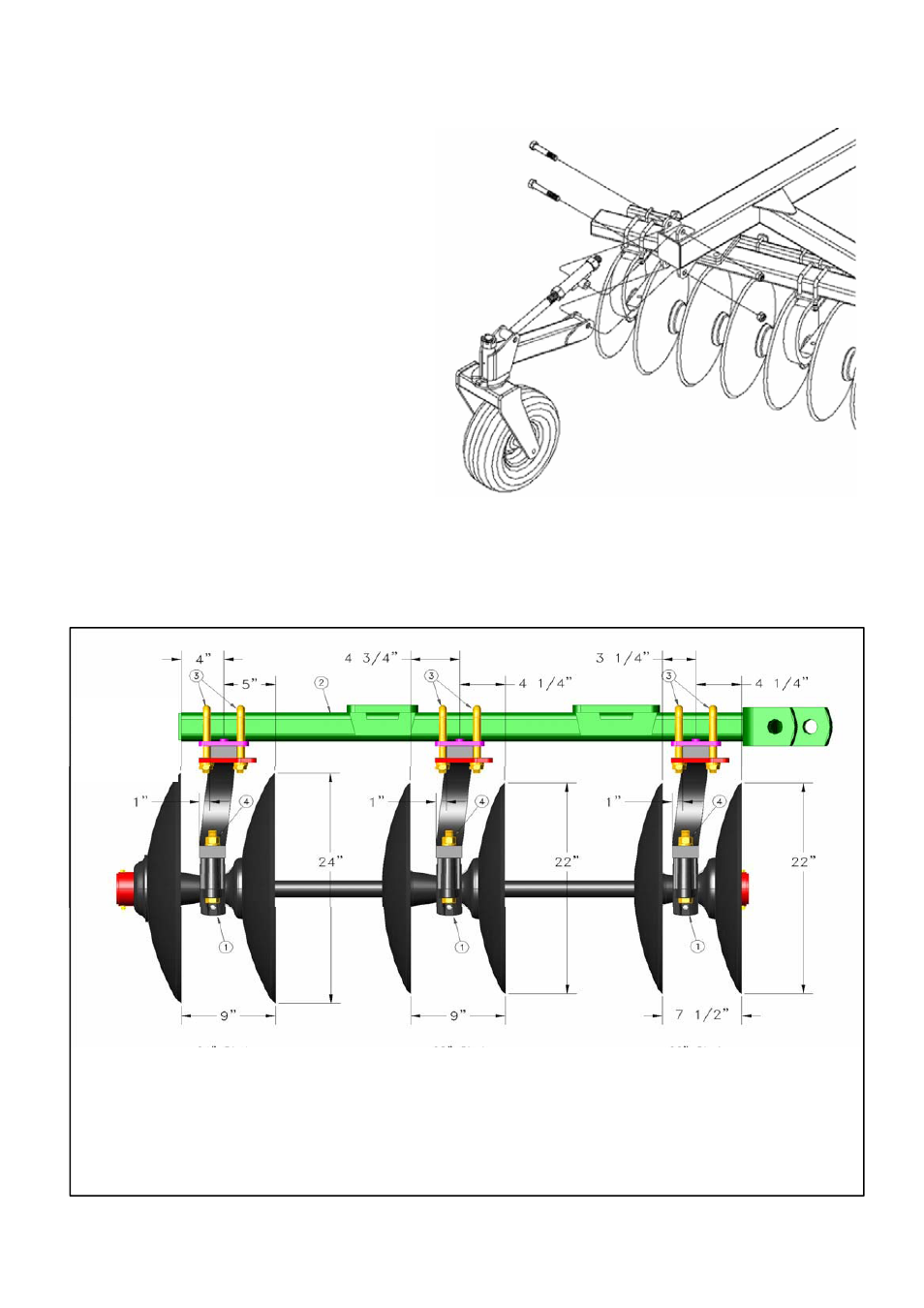

20) После того, как установлены осветительные
скобы, разложите борону и убедитесь, что ничего не
цепляет скобы. Теперь установите опорные колеса
(если они имеются). Закрепите опорное колесо на
раме с помощью болтов 1’’, как показано на рисунке.
Наживите гайки, но не затягивайте их до
нормативного значения.
21) После того, как прикатывающие колеса
установлены, сборка дисковой бороны окончена.
После этого необходимо проверить машину и
затянуть все болты. Затем необходимо проверить
давление в шинах (см. таблицу в конце руководства).
См.
рекомендации по смазке в разделе
«Эксплуатация». Если с Вашей машиной
поставляется дополнительное орудие – его следует
установить на этом этапе.
Выравнивание С-образных стоек – Батареи дисков
Если диски снимались со штанги для обслуживания, очень важно правильно выставить диски при сборке. См.
правильное расположение дисков и их размеры на рисунке.
Ножи 610 мм
Междурядье 23 см
Толщина любая Ножи 560 мм
Междурядье 23 см
Толщина любая Ножи 560 мм
Междурядье 19 см
Толщина любая
См. размеры
ножей на
чертеже
Процедура сборки:
1) Разместите штанги на земле под дисками
2) Подведите нижнее крепление (1) под резиновую окантовку подшипника, закрепите.
3) Опустите балку (2) с С-образными стойками на подшипники с креплениями.
4) Проверьте размеры ножей и междурядье по каждой стойке. При необходимости переставьте болты (3)
5) Затяните болты и гайки крепления (4) и U-образные болты и гайки (3).
Выравнивание С-образных стоек
Дисковая борона
