11
Pre
cauc
ione
s
Cóm
o
em
peza
r
1

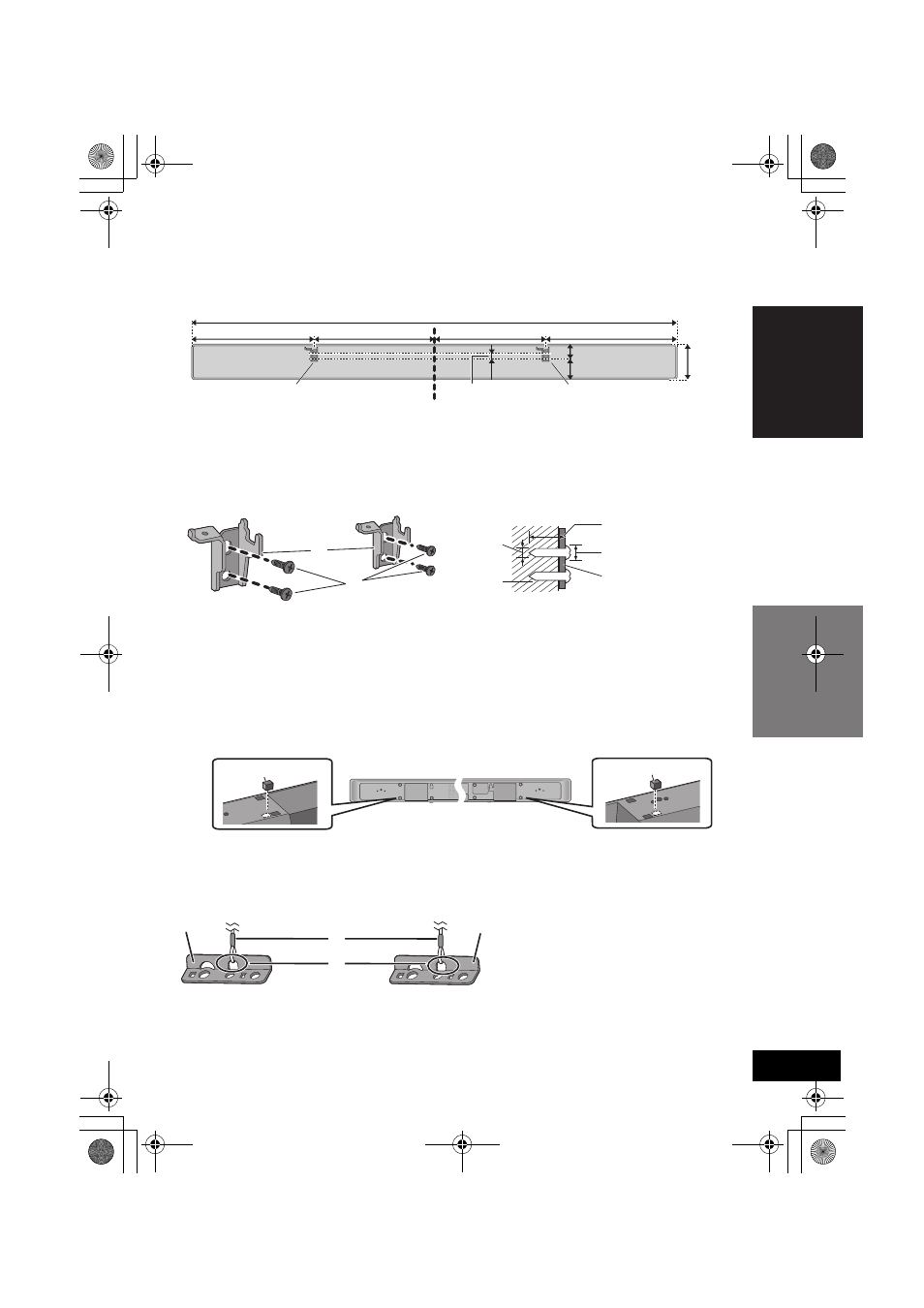

Utilice las medidas a continuación para ver el punto de los tornillos en la
pared.
≥ Coloque la unidad con un espacio mínimo de 50 mm sobre ella. De lo contrario, es posible que no se pueda acceder a los
botones de la unidad.
2
Coloque en la pared los soportes de montaje en la pared.
≥ El punto en la pared donde ha de colocarse el tornillo así como el tornillo mismo tienen que ser capaces de soportar más de 33 kg.
≥ Asegúrese de usar un nivel de burbuja de aire para garantizar que ambas posiciones de los tornillos estén horizontales.
≥ Mantenga los tornillos fuera del alcance de los niños para evitar la ingestión de los mismos.
≥ Mantenga los soportes de montaje en la pared fuera del alcance de los niños para evitar que se los traguen.
3
Complete todas las conexiones necesarias para esta unidad. (> 15 a 18)
≥ Conecte el cable de alimentación de CA a esta unidad, sin conectarlo, sin embargo, a la toma de CA de casa hasta que se
termine la instalación.
4
Coloque las almohadillas traseras en la parte trasera de la unidad.
≥ Mantenga las almohadillas traseras fuera del alcance de los niños para evitar que se las traguen.
5
Coloque un cable (no suministrado) en los 2 soportes de seguridad.
≥ Utilice un cable que sea capaz de soportar más de 33 kg.
≥ Mantenga el soporte de seguridad lejos del alcance de los niños para evitar que sea tragado.
A Soporte para el montaje a pared
A Al menos 30 mm
B
‰4,0 mm
C ‰7,5 mm a
‰9,4 mm
D Pared
E Soporte para el
montaje a pared
B Soporte para el montaje a pared (suministrado)
C Tornillos (no suministrado)
252 mm 257 mm 233,5 mm 275,5 mm
1018 mm
75 mm
31,5 mm
43,5 mm
12,5 mm  







D Almohadillas traseras (suministrado)
E Soporte de seguridad (suministrado)
F Cable (no suministrado)
G Pase el cable por los orificios.
Consulte las Instrucciones de
Funcionamiento del cable para conocer
más detalles.
 




89
