12
6

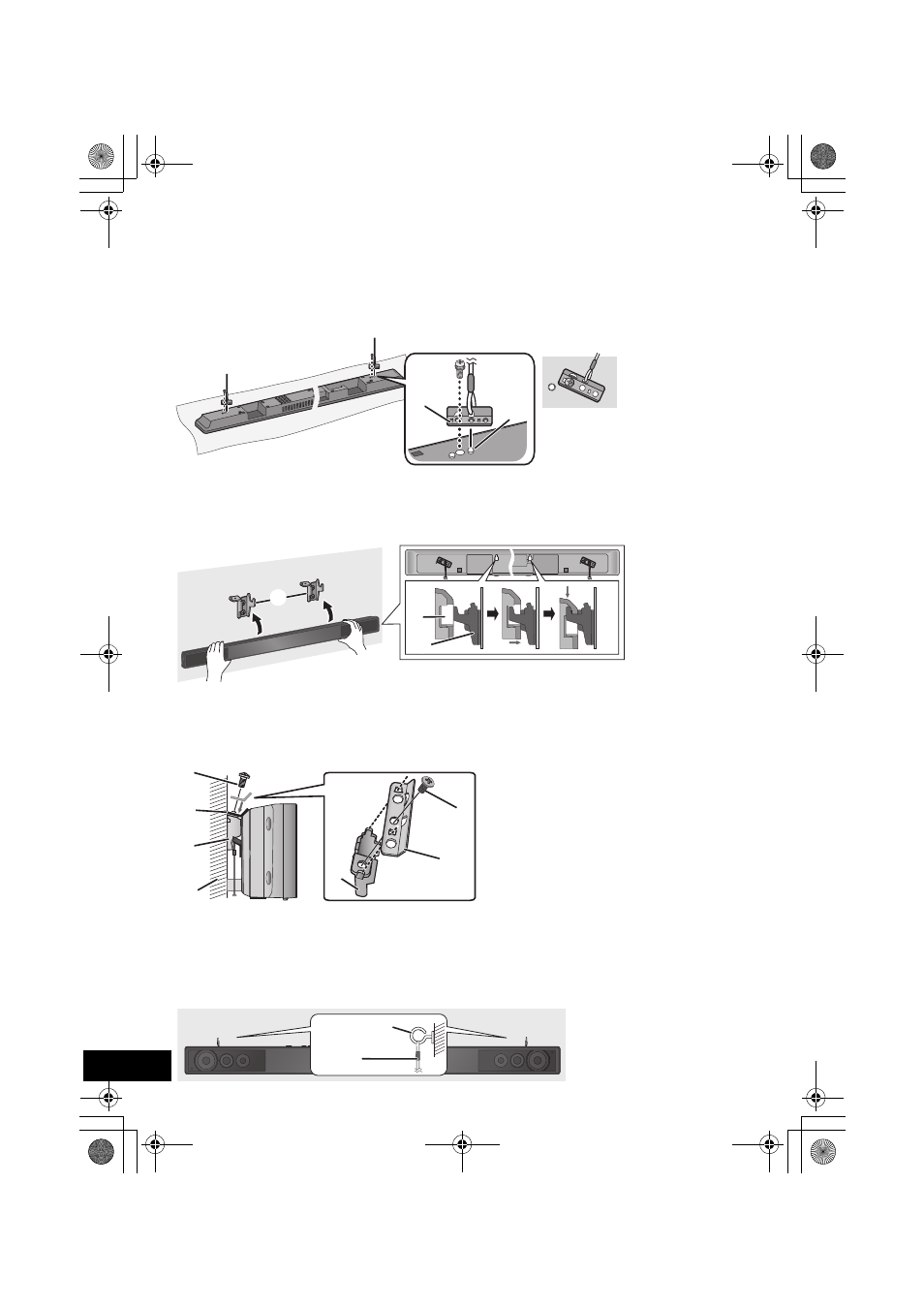

Отрегулируйте защитный держатель с прикрепленным шнуром (> 11)
в соответствии с выступающими деталями и надежно привинтите
защитный держатель на место.
≥ Крутящий момент затяжки: от 80 N0см до 120 N0см.
≥ Защитный держатель призван минимизировать возможность причинения ущерба и травмы, но он не гарантирует этот эффект.
≥ Храните защитный держатель в недоступном для детей месте во избежание проглатывания.
≥ Опасность проглатывания. Храните винты в недоступном для детей месте.
7
Прикрепите устройство к кронштейну для монтажа на стену.
8
Навинтите держатель на настенные монтажные крепления.
≥ Крутящий момент затяжки: от 80 N0см до 120 N0см.
≥ Держатели предназначены для предотвращения падения устройства с настенного монтажного крепления.
≥ Опасность проглатывания. Храните винты в недоступном для детей месте.
≥ Храните защитный держатель в недоступном для детей месте во избежание проглатывания.
9
Прикрепите шнур к стене с помощью шурупа с кольцом (не входит в
комплект поставки).
≥ Убедитесь, что провисание минимально.
≥ Опасность проглатывания. Храните винты в недоступном для детей месте.
≥ Проверьте выбранное место установки на прочность. Место размещения винтов на стене должно выдерживать
нагрузку свыше 33 кг. Если в какой-либо из выбранных точек стена не обладает достаточной степенью прочности,
обеспечьте необходимое укрепление этих точек.
H Завинтите с подкладкой шайбы (входит в
комплект поставки)
I Защитный держатель (входит в комплект поставки)
J Выступающая часть
K Кронштейн для
монтажа на
стену (входит в
комплект
поставки)
L Держатель для
монтажа на
стену
M Привинтите без шайбы (входит в
комплект поставки)
N Защитный держатель (входит в
комплект поставки)
O Кронштейн для монтажа на стену
(входит в комплект поставки)
P Стена
Q Шуруп с кольцом (не входит
в комплект поставки)
R Шнур (не входит в
комплект поставки)
突起部
≥ Защитный держатель расположен по
диагонали.
