11
V
oorzor
g
sm
aatregel
en
V
o
o
rbereid
ing
en
1

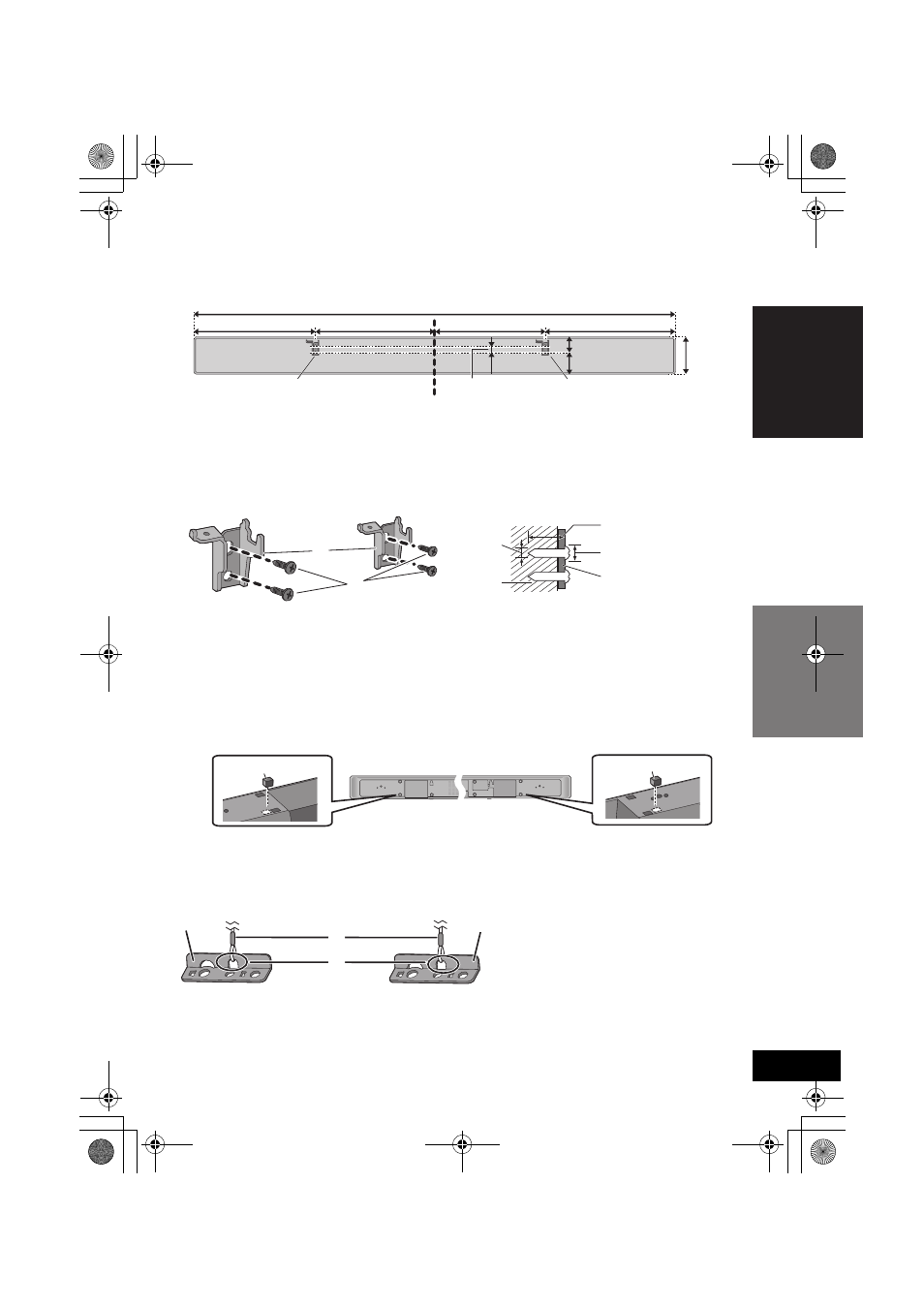

Gebruik onderstaande maten om de posities van de schroeven op de muur
te vinden.
≥ Zet het apparaat op een plaats met minstens 50 mm vrije ruimte erboven. Gebeurt dat niet, dan kan het zijn dat u niet bij de
knoppen op het apparaat kunt komen.
2
Bevestig de muurmontage-haken aan de muur.
≥ De positie op de muur waar de schroef naar binnen gedraaid moet worden, evenals de schroef zelf, moeten in staat zijn om
meer dan 33 kg te verdragen.
≥ Gebruik een waterpas met luchtbel om er zeker van te zijn dat de posities van de schroeven horizontaal ten opzichte van
elkaar staan.
≥ Houd de schroeven buiten het bereik van kinderen om te voorkomen dat ze deze inslikken.
≥ Bewaar de beugels voor de muurmontage buiten het bereik van kinderen om inslikken ervan te voorkomen.
3
Breng alle benodigde aansluitingen op dit apparaat tot stand. (> 15 tot 18)
≥ Sluit de netvoedingskabel op dit apparaat aan maar sluit deze kabel niet aan op het netstopcontact zolang de installatie niet
voltooid is.
4
Bevestig de achterkantblokjes aan de achterkant van het apparaat.
≥ Bewaar de achterblokjes buiten het bereik van kinderen om inslikken ervan te voorkomen.
5
Bevestig een koord (niet bijgeleverd) aan de 2 veiligheidshouders.
≥ Gebruik een koord dat in staat is een gewicht van meer dan 33 kg te tillen.
≥ Bewaar de veiligheidshouder buiten het bereik van kinderen om inslikken ervan te voorkomen.
A Muurmontage-haak
A Minstens 30 mm
B
‰4,0 mm
C
‰7,5 mm tot
‰9,4 mm
D Muur
E Muurmontage-
haak
B Muurmontage-haak (bijgeleverd)
C Schroeven (niet bijgeleverd)
D Achterkussentjes (bijgeleverd)
252 mm
257 mm
233,5 mm
275,5 mm
1018 mm
75 mm
31,5 mm
43,5 mm
12,5 mm
E Veiligheidshouder (bijgeleverd)
F Koord (niet bijgeleverd)
G Rijg een snoer door de gaten.
Raadpleeg de instructies voor het
koord voor details.
