11
Пі
д
гот
ов
ка
до
експл
у
атації
За
поб
іжн
і зах
о
ди
1

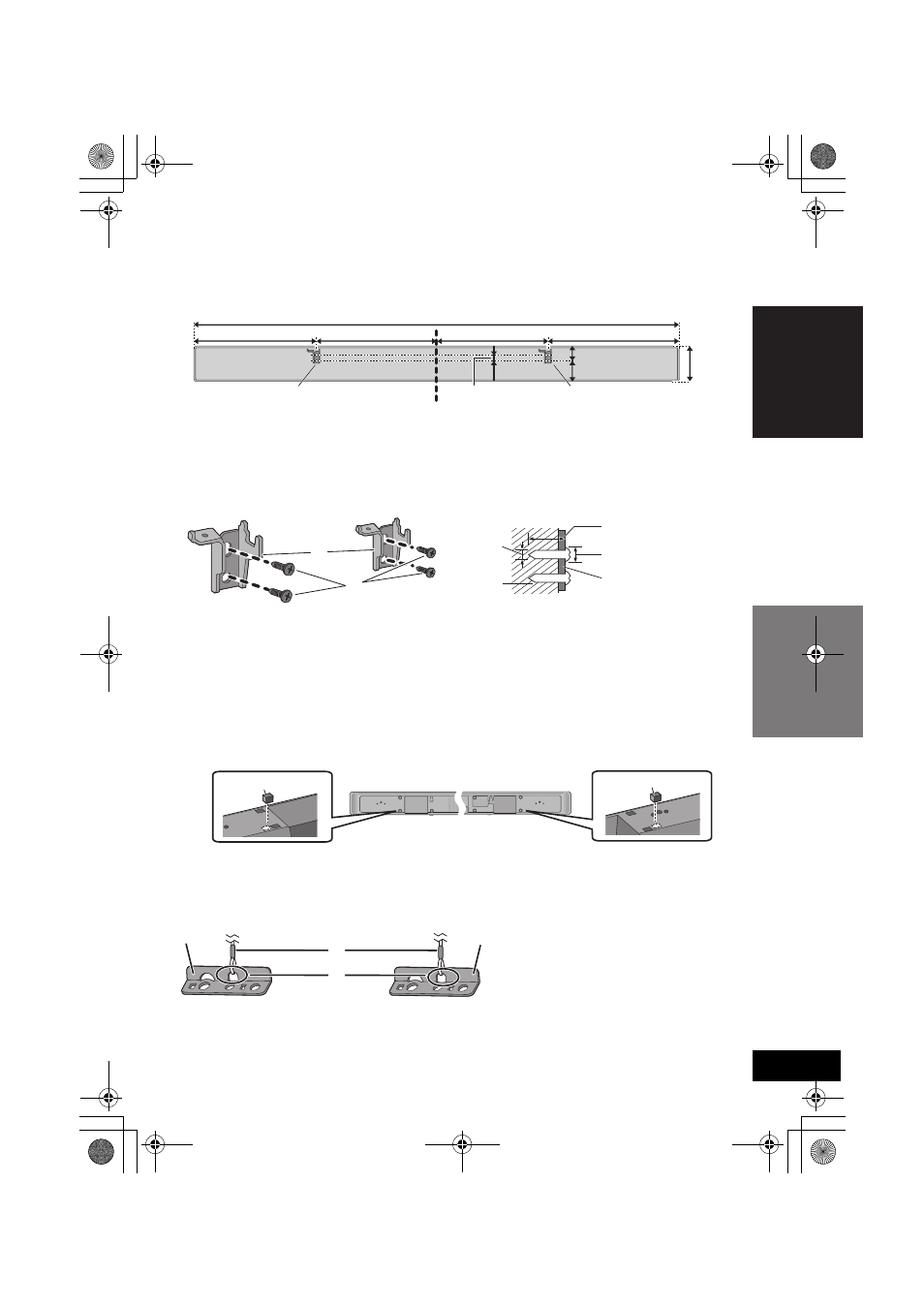

За допомогою нижчезазначених вимірювань визначте положення
гвинтів на стіні.
≥ Розташуйте пристрій таким чином, щоб над ним було не менш за 50 мм вільного простору. У протилежному випадку
може бути неможливо користуватися кнопками пристрою.
2
Приєднайте кронштейн настінного монтажу до стіни.
≥ Місце стіни, в якому закріплюється гвинт, а також сам гвинт, мають витримувати вагу понад 33 кг.
≥ Обов’язково перевірте горизонтальне відносне розташування гвинтів за допомогою спиртового рівня.
≥ Небезпека проковтування. Зберігайте гвинти в недоступному для дітей місці.
≥ Тримайте кронштейни для настінного монтажу в місцях, недосяжних для дітей, щоб діти їх не проковтнули.
3
Виконайте всі необхідні підключення до цього апарата. (> 15 дo 18)
≥ Підключіть до апарата шнур живлення, але не підключайте його до побутової електророзетки до завершення монтажу.
4
Приєднайте задні підкладки до задньої частини апарата.
≥ Зберігайте задні прокладки в місцях, недосяжних для дітей, щоб діти їх не проковтнули.
5
Прикріпіть до 2 захисних тримачів шнур (не постачається в комплекті).
≥ Використовуйте шнур, що здатен утримати понад 33 кг.
≥ Зберiгайте захисний тримач в мiсцях, недосяжних для дiтей, щоб уникнути його ковтання.
A Кронштейн для настінного монтажу
A Щонайменше
30 мм
B
‰4,0 мм
C
‰7,5 мм дo
‰9,4 мм
D Стіна
E Кронштейн для
настінного
монтажу
B Кронштейн для настінного монтажу (постачається в комплекті)
C Гвинти (не постачається в комплекті)
D Задні прокладки (постачається в комплекті)
E Захисний тримач (постачається в
комплекті)
F Шнур (не постачається в комплекті)
G Протягніть мотузку крізь отвори.
Докладнішу інформацію з експлуатації
шнура див у інструкціях.
252 мм
257 мм
233,5 мм
275,5 мм
1018 мм
75 мм
31,5 мм
43,5 мм
12,5 мм
141
