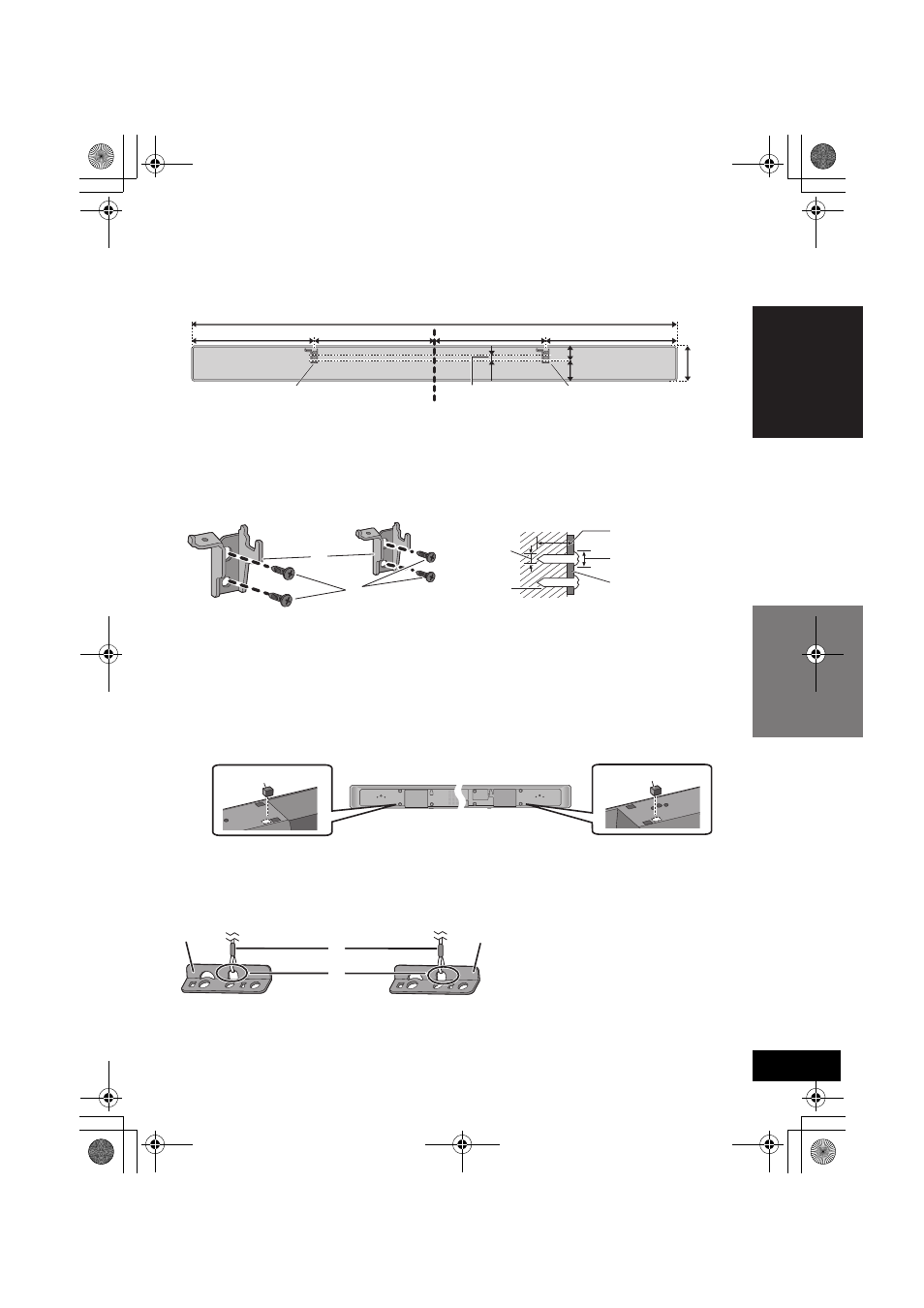

Använd motten som indikeras nedan för att identifiera skruvarnas lägen på
väggen.
≥ Placera enheten med minst 50 mm avstånd över enheten. I annat fall kanske du inte kommer åt knapparna på den här
enheten.
2
Sätt upp väggkonsolerna på väggen.
≥ Fästet på väggen där skruven ska fästas liksom skruven ska kunna hålla över 33 kg.
≥ Använd ett vattenpass för att kontrollera att skruvarnas lägen är horisontella med varandra.
≥ Håll skruvarna utom räckhåll för barn för att undvika att de sväljer dem.
≥ Förvara väggkonsolerna utom räckhåll för barn för att undvika att de sväljer dem.
3
Gör alla nödvändiga anslutningar till den här apparaten. (> 15 till 18)
≥ Anslut AC-sladden till den här apparaten, men anslut inte till eluttaget förrän installationen avslutats.
4
Fäst de bakre pluggarna på enhetens baksida.
≥ Förvara de bakre pluggarna utom räckhåll för barn för att förhindra att de sväljer dem.
5
Fäst en rem (medföljer inte) på två säkerhetshållare.
≥ Använd ett snöre som håller för över 33 kg.
≥ Förvara alla säkerhetshållare oåtkomligt för barn för att förhindra att de sväljer dem.
A Väggkonsol
A Minst 30 mm
B
‰4,0 mm
C ‰7,5 mm till
‰9,4 mm
D Vägg
E Väggkonsol
B Väggkonsol (medföljer)
C Skruvar (medföljer inte)
252 mm 257 mm 233,5 mm 275,5 mm
1018 mm
75 mm
31,5 mm
43,5 mm
12,5 mm  







D Bakre pluggar (medföljer)
 
E Säkerhetshållare (medföljer)
F Snöre (medföljer inte)
G Trä remmen genom hålen.
Se bruksanvisningen för snöret för mer
information.




