Справочное руководство по органам
управления
1
Переключатель режима ожидания/
включения (Í/I)
Нажмите для переключения устройства из
активного режима в режим ожидания или
обратно. В режиме ожидания устройство
продолжает потреблять незначительное
количество энергии.
2
Регулировка громкости звука
3
Выберите источник
“TV”
!# “BD/DVD”
≥ ТV:
В качестве источника звука
выбран телевизор
(Индикатор A горит зеленым)
≥ BD/DVD: В качестве источника звука
выбрано устройство,
подключенное к входу HDMI AV IN
(Индикатор B горит янтарным)
4
Светодиодные индикаторы состояния
(> 19)
A Индикатор ТV
B Индикатор BD/DVD
C Индикатор Dolby Digital
D Индикатор DTS
E Индикатор PCM или LPCM
5
Датчик сигнала ДУ
Рабочий диапазон пульта ДУ
Расстояние:
В пределах 7 m
Угол:
Приблиз. 30
o
влево и вправо
6
Индикатор WIRELESS LINK (> 18)
1
Разъем AC IN (> 18)
2
Док-разъем для цифрового передатчика
(> 16)
3
Разъем Ir SYSTEM
(Только для подключения поставляемого
ИК-ретранслятора. (> 8))
4
Разъем OPTICAL DIGITAL AUDIO IN (> 15)
5
Разъем HDMI AV OUT (ARC-совместимый)
(> 15)
6
Разъем HDMI AV IN (> 16)
7
Кнопка включения/выключения
низкочастотного динамика

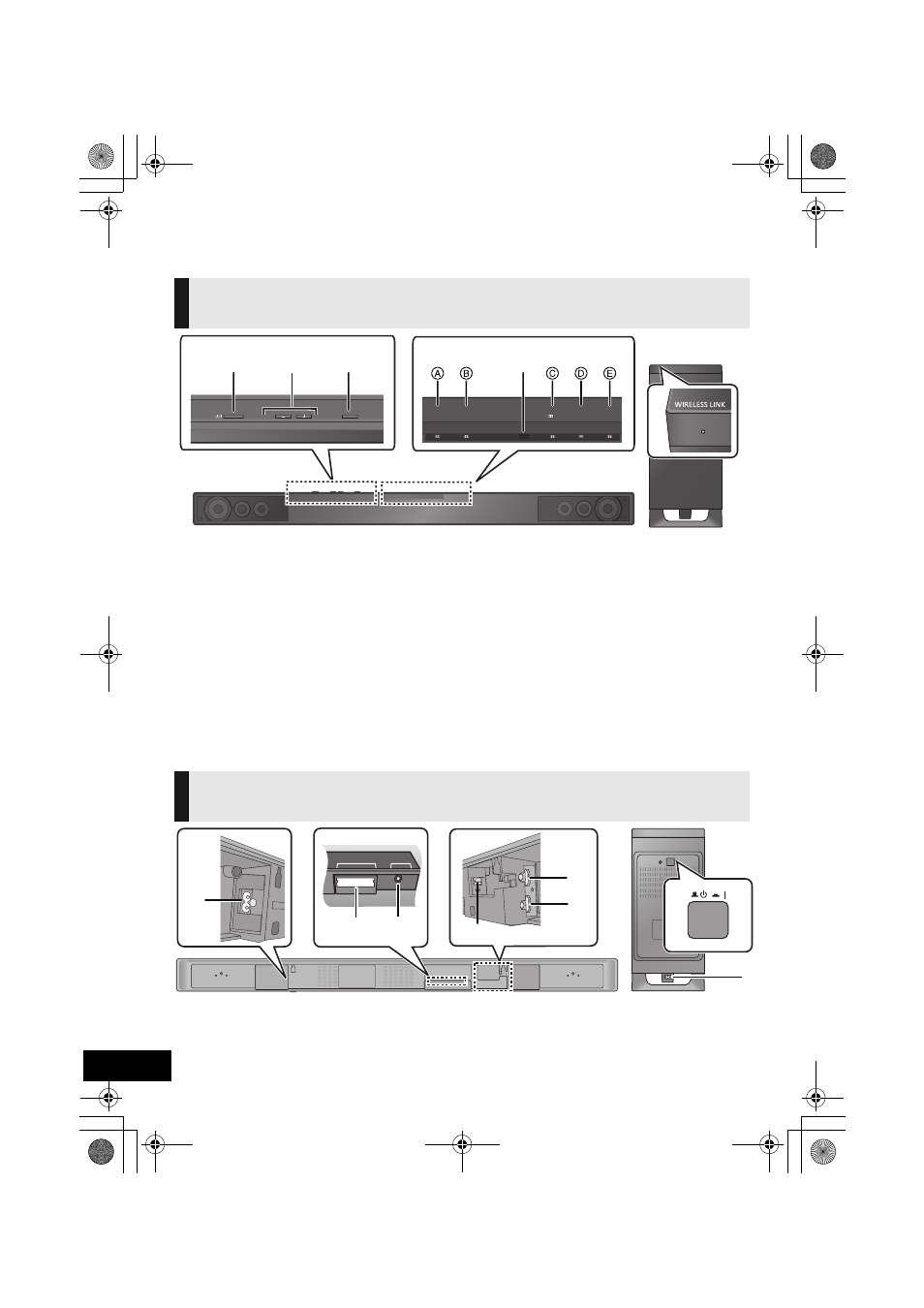

Это устройство и активный низкочастотный
динамик (Спереди)
V O LU M E
IN P U T SE LE C T O R
T V
B D /D V D
D
D T S
P C M
1
4
5
6
2
3
Это устройство и активный низкочастотный
динамик (Сзади)
Ir SYSTEM
DIGITAL TRANSMITTER
1
7
4
5
6
1
2
3
