15
Пі
д
гот
ов
ка
до
експл
у
атації
≥Перед підключенням вимкніть усе обладнання та ознайомтесь із відповідними інструкціями з
експлуатації.
Не підключайте мережевий шнур змінного струму до виконання всіх інших підключень.
A Кабель HDMI (не постачається в комплекті)
§ Обов’язково виконуйте підключення до ARC-сумісного
роз’єму телевізора. (Див. інструкцію з експлуатації
телевізора.)
≥ Якщо підключений телевізор є ARC-сумісним, але звук
не виводиться на цей апарат, виконайте підключення за
допомогою оптичного цифрового аудіокабелю.
(> правa, “B Немає мітки “HDMI (ARC)””)
A Кабель HDMI (не постачається в комплекті)
B Кабель оптичного цифрового виходу
(не постачається в комплекті)
≥ Розташуйте кабель під виступаючою частиною.
≥ Якщо HDMI кабель підключено до роз’єму, на якому
немає позначки “HDMI (ARC)”, потрібний оптичний
цифровий кабель.
крок 2
Підключення
∫ HDMI
Підключення HDMI підтримує VIERA Link “HDAVI Control” (> 21), якщо використовується з сумісним
телевізором Panasonic.
≥ Використовуйте високошвидкісні кабелі HDMI з логотипом HDMI (який наведено на обкладинці).
Рекомендується використовувати кабель HDMI виробництва Panasonic.
Рекомендований номер деталі:
RP-CDHS15 (1,5 м), RP-CDHS30 (3,0 м), RP-CDHS50 (5,0 м), тощо.
≥ Не можна використовувати кабелі, що не сумісні з HDMI.

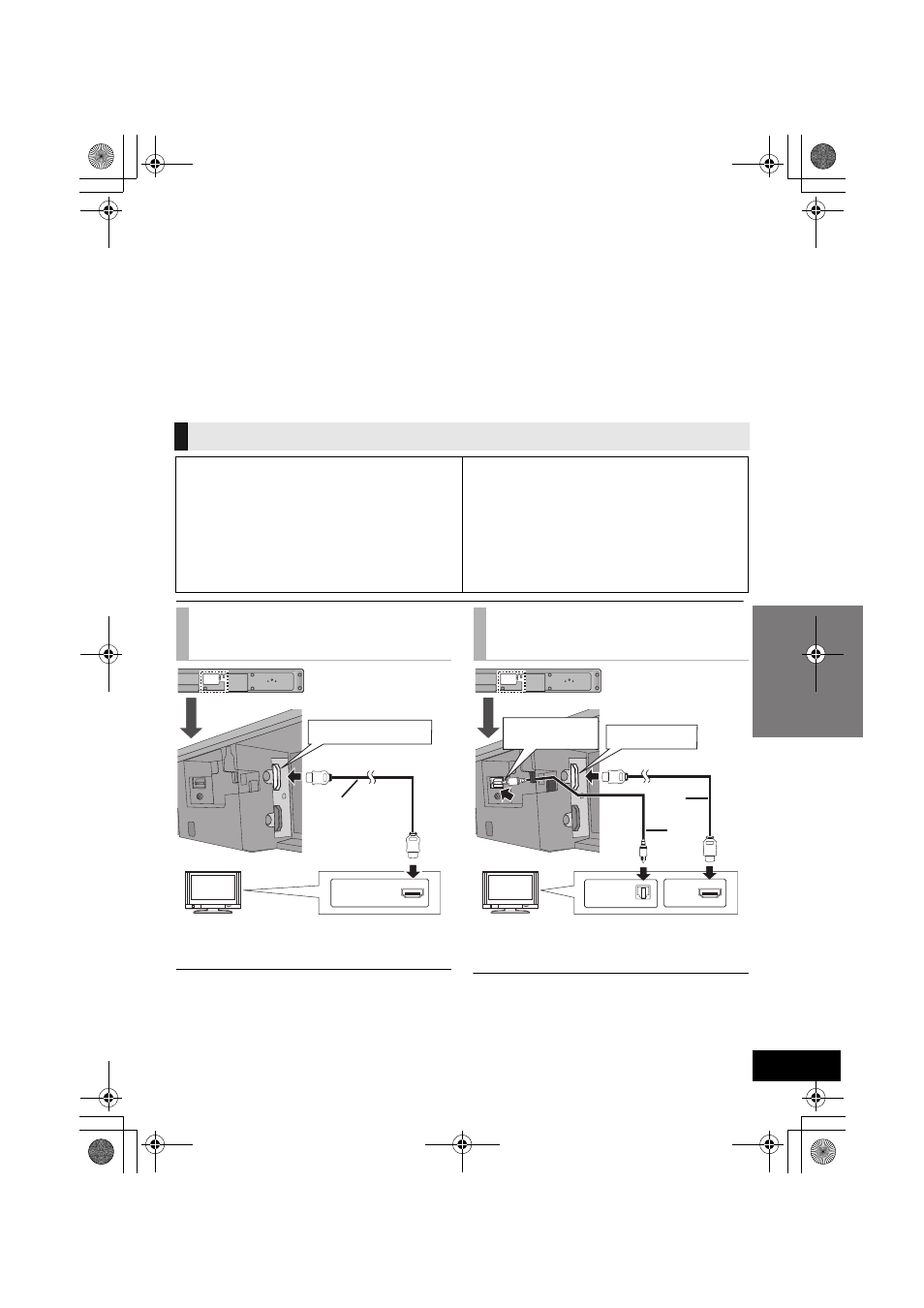

Підключення до телевізора
∫ Перевірте, чи позначений HDMI-вихід
телевізора міткою “HDMI (ARC)”.
В залежності від наявності мітки “HDMI (ARC)”
метод підключення відрізняється.
Є мітка “HDMI (ARC)”: Метод A
Немає мітки “HDMI (ARC)”: Метод B
∫ Що таке ARC?
ARC є скороченням для “Audio Return Channel” або
HDMI ARC (“передача цифрового звуку за кабелем
HDMI”). Воно використовується для позначення однієї
з функцій HDMI. У випадку підключення до роз’єму,
який позначено “HDMI (ARC)”, необхідність у
використанні оптичного цифрового аудіокабелю, що
зазвичай забезпечує передавання звуку від
телевізора, відсутня, а сигнали зображення та звуку
від телевізора передаються за єдиним кабелем HDMI.
A Є мітка
“HDMI (ARC)”
TV
TV
HDMI AV OUT (ARC)
HDMI (ARC)
Телевізор
B Немає мітки
“HDMI (ARC)”
TV
OPTICAL DIGITAL
AUDIO IN
HDMI AV OUT
OPTICAL
OUT
HDMI
Телевізор
145
