12
6

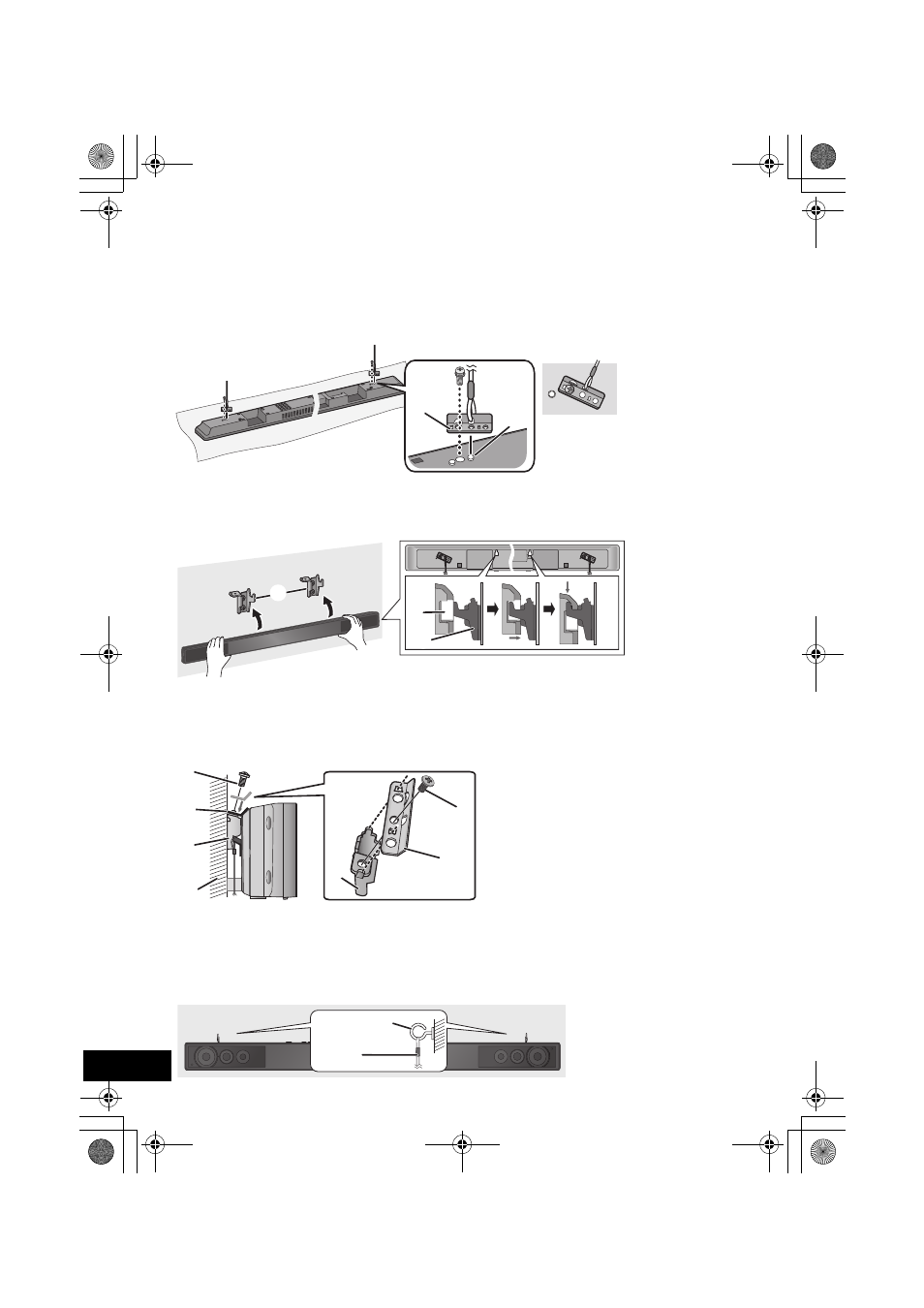

Відрегулюйте захисний тримач із прикріпленим шнуром (> 11)
відповідно до частин, що виступають, і надійно пригвинтіть захисний
тримач на місце.
≥ Момент затягування гвинтів: від 80 Н0см до 120 Н0см.
≥ Захисний тримач має мінімізувати можливість завдання шкоди і травми, але він не гарантує цього.
≥ Зберiгайте захисний тримач в мiсцях, недосяжних для дiтей, щоб уникнути його ковтання.
≥ Небезпека проковтування. Зберігайте гвинти в недоступному для дітей місці.
7
Прикріпіть цей апарат до кронштейну настінного монтажу.
8
Пригвинтіть тримач до настінного кріплення.
≥ Момент затягування гвинтів: від 80 Н0см до 120 Н0см.
≥ Тримачі призначені для запобігання падінню апарата з настінних кріплень.
≥ Небезпека проковтування. Зберігайте гвинти в недоступному для дітей місці.
≥ Зберiгайте захисний тримач в мiсцях, недосяжних для дiтей, щоб уникнути його ковтання.
9
Закріпіть шнур на стіні за допомогою гвинта (не постачається в
комплекті).
≥ Переконайтеся, що провисання мінімальне.
≥ Небезпека проковтування. Зберігайте гвинти в недоступному для дітей місці.
≥ Перевірте міцність місця монтажу. Місце стіни, в якому закріплюється гвинт, має витримувати понад 33 кг. Якщо
міцність у будь-якому з положень недостатня, забезпечте необхідне укріплення.
H Гвинт із шайбою (постачається в комплекті)
I Захисний тримач (постачається в комплекті)
J Частина, що виступає
突起部
≥ Захисний тримач розташовано
діагонально.
K Кронштейн
для
настінного
монтажу
(постачається
в комплекті)
L Тримач для
монтажу на
стіни
M Гвинт без шайби (постачається в
комплекті)
N Захисний тримач (постачається в
комплекті)
O Захисний тримач (постачається в
комплекті)
P Стіна
Q Кільце з різьбою (не
постачається в
комплекті)
R Шнур (не постачається в
комплекті)
142
