≥Innan några anslutningar görs, stäng av all utrustning och läs tillämpliga bruksanvisningar.
Anslut inte AC-uttaget förrän alla andra anslutningar gjorts.
A HDMI-kabel (medföljer inte)
§ Kontrollera att du ansluter till tevens ARC-kompatibla
utgång. (Se bruksanvisningen för din TV.)
≥ Om den anslutna teven är kompatibel med ARC men ljudet
inte matas ut till den här apparaten, kan du använda den
optiska digitala ljudkabeln för att ansluta. (> höger, “B Inte
märkt med “HDMI (ARC)””)
A HDMI-kabel (medföljer inte)
B Optisk digital ljudkabel
(medföljer inte)
≥ Placera kabeln under den utskjutande delen.
≥ Den optiska digitala ljudkabelns anslutning behövs när
HDMI-kabeln är ansluten till ett uttag som inte är märkt med
“HDMI (ARC)”.
Steg 2
Anslutningar
∫ HDMI
HDMI-anslutningen stödjer VIERA Link “HDAVI Control” (> 21) då du använder en kompatibel
Panasonic TV.
≥ Använd HDMI-kablar med hög hastighet som har HDMI-logotyp (se på omslaget). Det
rekommenderas att du använder Panasonic HDMI-kabel.
Rekommenderat komponentnummer:
RP-CDHS15 (1,5 m), RP-CDHS30 (3,0 m), RP-CDHS50 (5,0 m), etc.
≥ Kablar som inte är HDMI-anpassade går inte att använda.

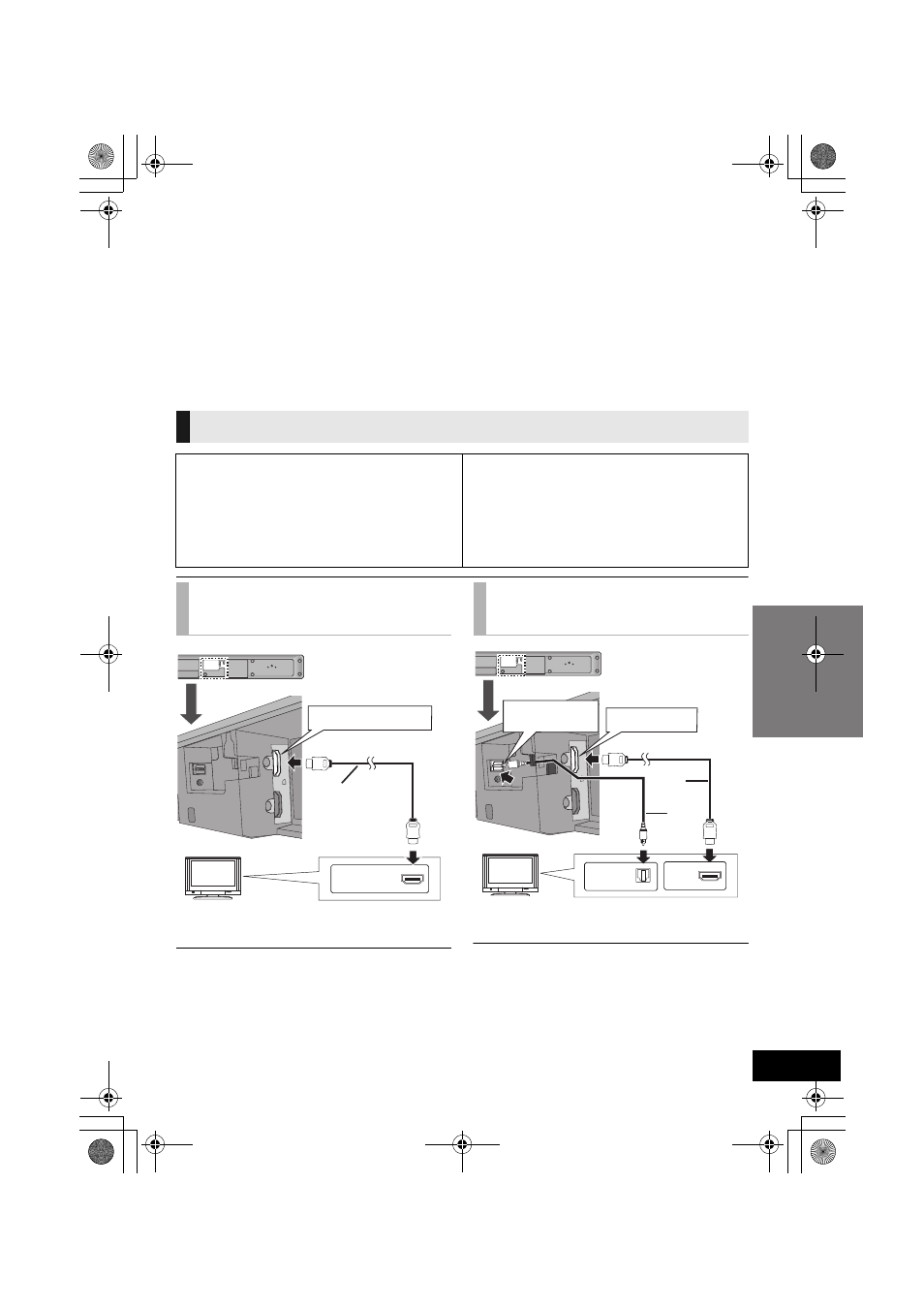

Anslutning till en TV
∫ Kontrollera om TV-apparatens HDMI-
utgångar är märkta med “HDMI (ARC)”.
Anslutningsmetoden varierar om utgången är
märkt med “HDMI (ARC)” eller inte.
Märkt med “HDMI (ARC)”: Metod A
Inte märkt med “HDMI (ARC)”: Metod B
∫ Vad är ARC?
ARC är en förkortning av Audio Return Channel, även
bekant som HDMI ARC. Den hänför sig till en av HDMI-
funktionerna. När du ansluter enheten till utgången märkt
“HDMI (ARC)”, krävs den optiska digitala ljudkabeln som
vanligtvis krävs för att lyssna på ljud från TV inte längre,
och du kan se TV-bilderna och höra ljudet med endast en
HDMI-kabel.
A Märkt med
“HDMI (ARC)”
TV
TV
HDMI AV OUT (ARC)
HDMI (ARC)
B Inte märkt med “HDMI
(ARC)”
TV
OPTICAL DIGITAL
AUDIO IN
HDMI AV OUT
OPTICAL
OUT
HDMI
