1

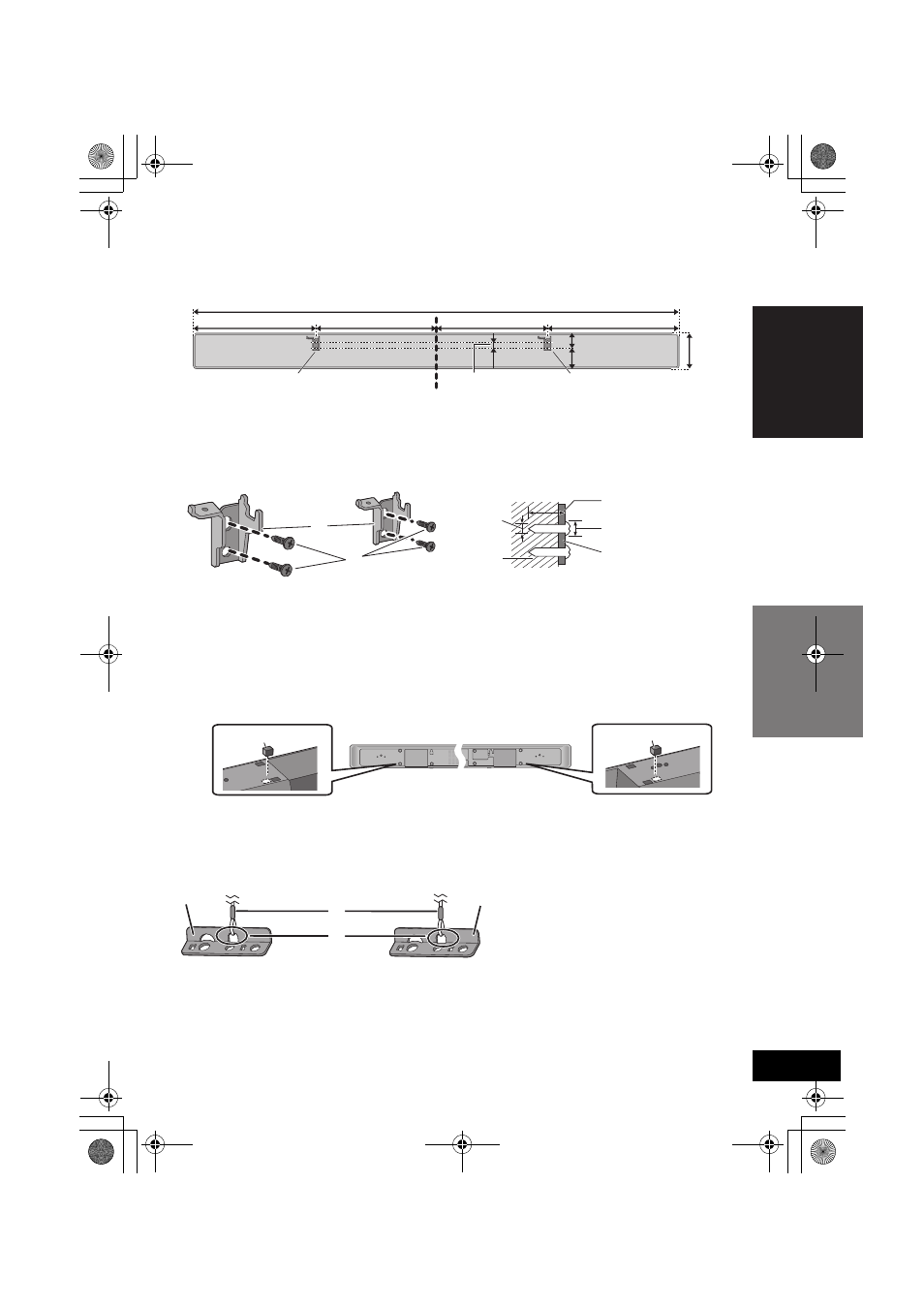

Используйте перечисленные ниже измерения для определения точек
крепления на стене.
≥ Расположите устройство таким образом, чтобы сверху его оставалось не менее 50 мм свободного пространства. В
противном случае работа с кнопками устройства будет затруднена.
2
Прикрепите кронштейн для монтажа на стену к стене.
≥ Стена в выбранной точке установки шурупа, а также сам шуруп, должны выдерживать нагрузку свыше 33 кг.
≥ Используйте спиртовой уровень для проверки горизонтального расположения отверстий для винтов относительно друг друга.
≥ Опасность проглатывания. Храните винты в недоступном для детей месте.
≥ Храните кронштейны для монтажа на стену в недоступном для детей месте во избежание ее проглатывания.
3
Выполните все необходимые подключения к устройству. (> 15 дo 18)
≥ Подсоедините к устройству шнур питания от сети переменного тока, не подключая его к розетке до завершения
процедуры установки.
4
Прикрепите задние подкладки к задней части устройства.
≥ Храните задние прокладки в недоступном для детей месте во избежание проглатывания.
5
Прикрепите к 2 защитным держателям шнур (не входит в комплект).
≥ Используйте шнур, способный выдерживать нагрузку свыше 33 кг.
≥ Храните защитный держатель в недоступном для детей месте во избежание проглатывания.
A Кронштейн для монтажа на стену
A Не менее 30 мм
B
‰4,0 мм
C
‰ от 7,5 мм до
‰9,4 мм
D Стена
E Кронштейн для
монтажа на
стену
B Кронштейн для монтажа на стену (входит в комплект поставки)
C Шурупы (не входит в комплект поставки)
D Задние прокладки (входит в комплект поставки)
E Защитный держатель
(входит в комплект поставки)
F Шнур (не входит в комплект поставки)
G Протяните веревку сквозь отверстия.
Подробную информацию смотрите в
руководстве по эксплуатации шнура.
252 мм
257 мм
233,5 мм
275,5 мм
1018 мм
75 мм
31,5 мм
43,5 мм
12,5 мм
