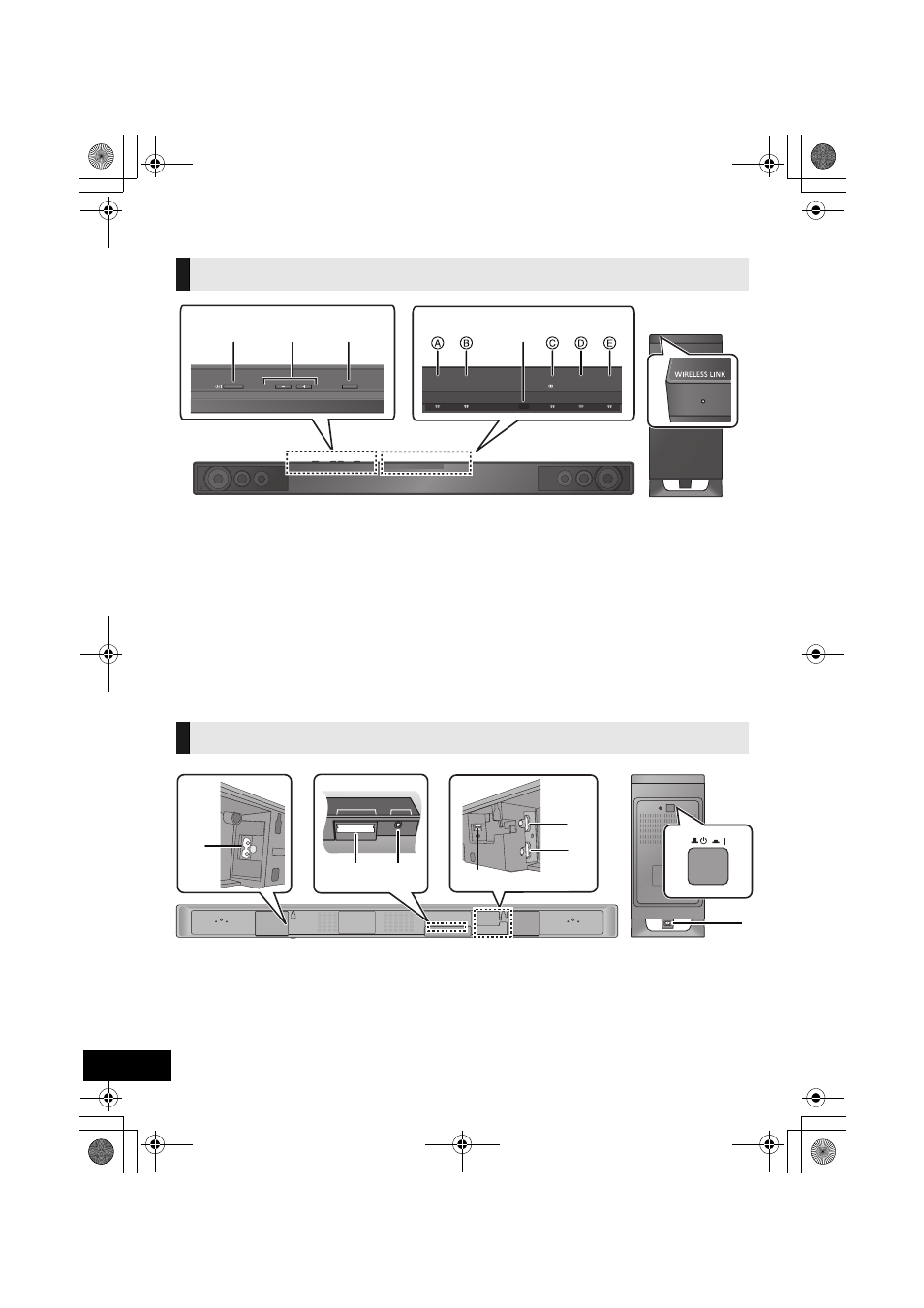

Overzicht van de bedieningselementen
1
Stand-by/aan schakelaar (Í/I)
Indrukken om het apparaat aan of uit te
schakelen. In de uitgeschakelde stand
verbruikt het apparaat nog een geringe
hoeveelheid stroom.
2
Volumeregeling van dit apparaat
3
Kies de bron
“TV”
!# “BD/DVD”
≥ TV
:
Wanneer de TV in de audiobron is
(A brandt groen)
≥ BD/DVD
: Wanneer het apparaat dat als
bron op de HDMI AV IN
aansluiting aangesloten wordt
(B brandt amberkleurig)
4
LED-statuslampjes (> 19)
A TV-indicator
B BD/DVD -indicator
C Dolby Digital -indicator
D DTS -indicator
E PCM of LPCM -indicator
5
Afstandsbedieningssignaalsensor
Werkbereik afstandsbediening
Afstand:
Binnen ongeveer 7 m direct ervoor
Hoek:
Ongeveer 30
o
links en rechts
6
WIRELESS LINK-indikator (> 18)
1
AC IN-aansluiting (> 18)
2
Dock voor digitale zender (> 16)
3
Ir SYSTEM aansluiting
(Alleen voor gebruik met de bijgeleverde
IR Blaster. (> 8))
4
OPTICAL DIGITAL AUDIO IN aansluiting
(> 15)
5
HDMI AV OUT aansluiting (ARC-compatibel)
(> 15)
6
HDMI AV IN aansluiting (> 16)
7
On/Off-knop actieve subwoofer
Dit apparaat en de actieve subwoofer (Voorkant)
V O LU M E
IN P U T SE LE C T O R
T V
B D /D V D
D
D T S
P C M
1
4
5
6
2
3
Dit apparaat en de actieve subwoofer (Achterkant)
Ir SYSTEM
DIGITAL TRANSMITTER
1
7
4
5
6
1
2
3
6
