9
- Pyccкий
Подключения

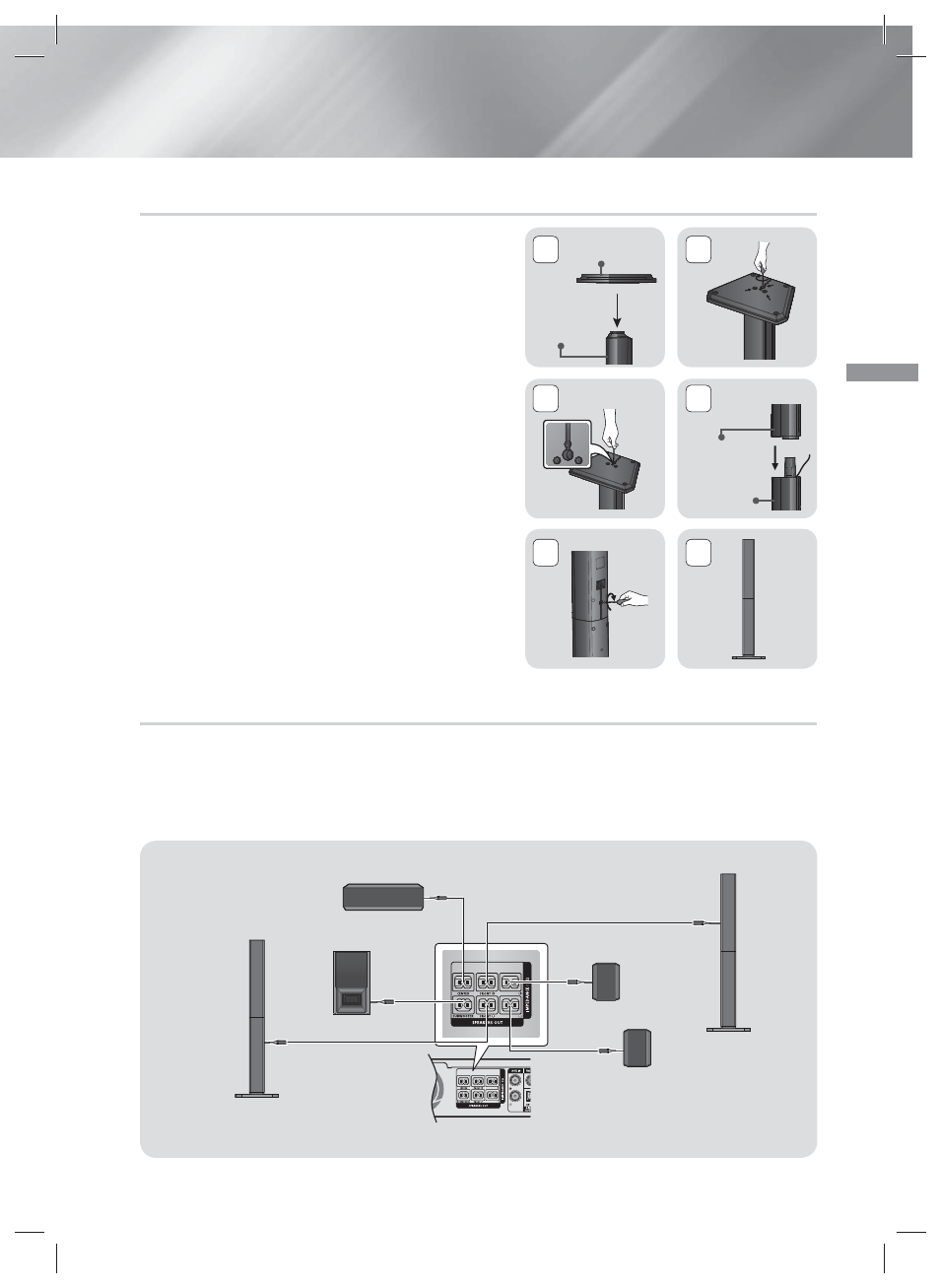

Установка громкоговорителей на высокую подставку
* Только для HT-H5530K – фронтальные
громкоговорители
* Только для HT-H5550K – фронтальные
громкоговорители/громкоговорители
объемного звучания
1.
Переверните основание подставки нижней стороной
вверх и прикрепите к подставке.
2.
Вверните винты в 3 отмеченных отверстия с помощью
отвертки.
3.
Выпрямите прилагающийся провод громкоговорителя в
направлении силы тяжести и вставьте его в отверстие,
расположенное в центре основания подставки.
4.
Закрепите громкоговоритель сверху на собранной
подставке.
5.
Вставьте винт в отверстие с задней стороны
громкоговорителя и закрутите с помощью отвертки
в направлении по часовой стрелке, как показано на
рисунке. Затем подключите кабель громкоговорителя.
6.
Внешний вид после установки громкоговорителя.
Повторите эти действия, чтобы установить другой
громкоговоритель.
Подключения кабелей громкоговорителей
1.
Найдите соответствующий набор кабелей для каждого громкоговорителя по цвету разъемов на
наборах кабелей и цветной метки снизу каждого громкоговорителя.
2.
Выполните подключение кабелей каждого громкоговорителя к разъемам на задней панели
устройства, учитывая цвета разъемов и гнезд громкоговорителей.
Для HT-H5530K
SURROUND
SURROUND
SURROUND
SURROUND
Фронтальный громкоговоритель (П)
Сабвуфер
Центральный громкоговоритель
Фронтальный
громкоговоритель (Л)
Громкоговоритель
объемного звучания (Л)
Громкоговоритель
объемного звучания (П)
* Инструкции по установке громкоговорителей для модели HT-H5550K см. на стр. 5.
2
1
Основание
подставки
Подставка
5
6
4
3
Громкоговоритель
Подставка
