9
- Українська
Підключення

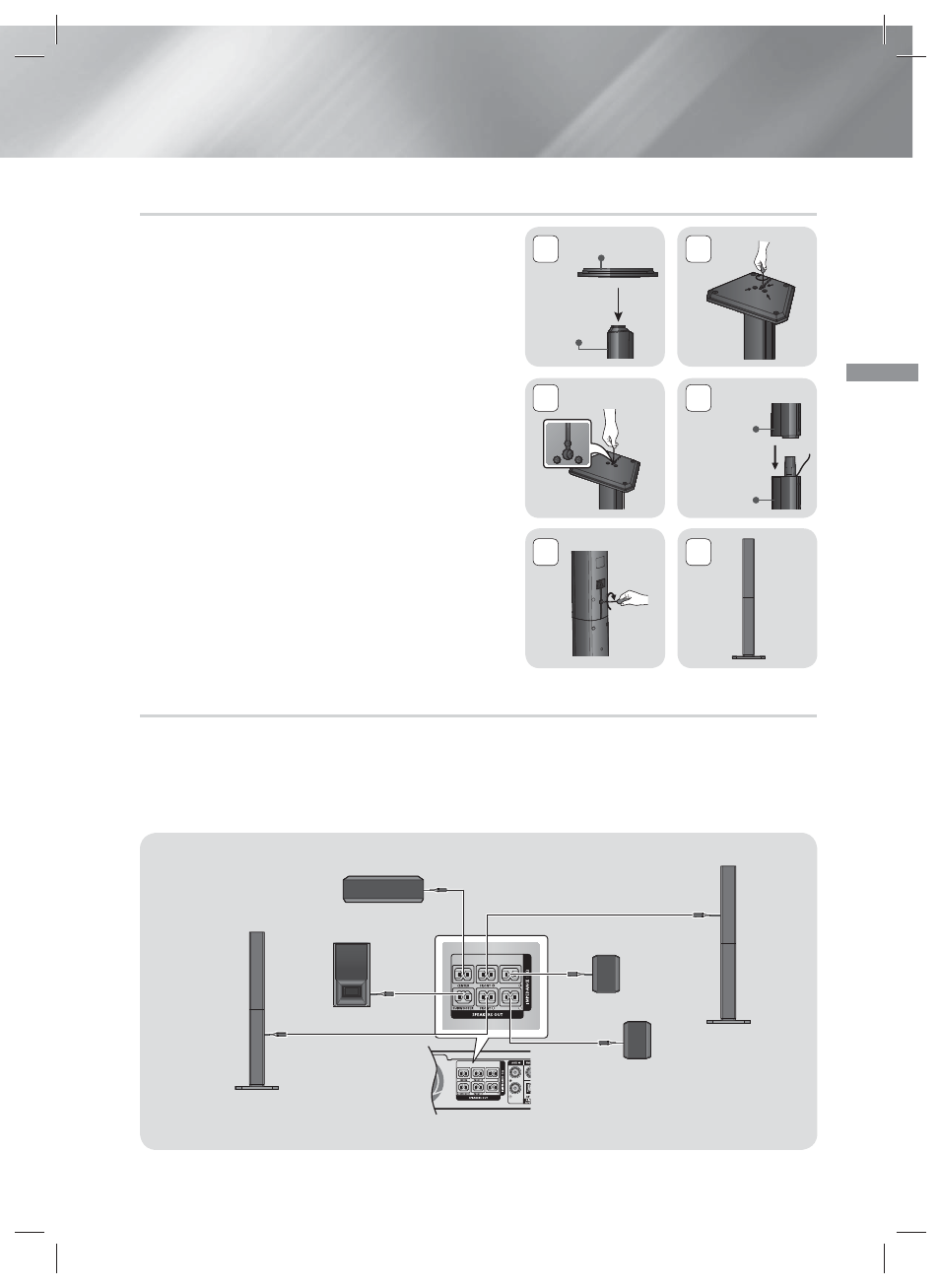

Установлення динаміків на високій підставці
* Лише для моделі HT-H5530K – передні динаміки
* Лише для моделі HT-H5550K – передні/бокові
динаміки
1. Переверніть опору та під’єднайте її до підставки.
2. Використовуючи викрутку, закріпіть гвинти в 3
позначених отворах.
3. Розпряміть дріт динаміка та протягніть його через
центр опори підставки.
4. Підключіть верхній динамік до зібраної підставки.
5. За допомогою викрутки вкрутіть гвинт в отвір на
задній панелі динаміка за годинниковою стрілкою.
Потім під’єднайте кабель динаміка.
6. Так має виглядати встановлений динамік. Повторіть
указану вище послідовність дій, щоб установити інший
динамік.
Підключення кабелів динаміків
1. Кожен пучок кабелів слід підключити до потрібного динаміка; колір окремого штекера в кожному
пучку має відповідати кольору наклейки на нижній панелі динаміка.
2. Підключіть дроти кожного динаміка до задньої панелі пристрою так, щоб кольори штекерів динаміка й
рознімів збігалися.
Модель HT-H5530K
SURROUND
SURROUND
SURROUND
SURROUND
Передній динамік (п)
Сабвуфер
Центральний динамік
Передній динамік (л)
Боковий динамік (л)
Боковий динамік (п)
* На стор. 5 див. інформацію про динаміки пристрою HT-H5550K.
2 1
Опора підставки
Підставка
5 6
4 3
Динамік
Підставка
