9
- Қазақша
Қосылымдар

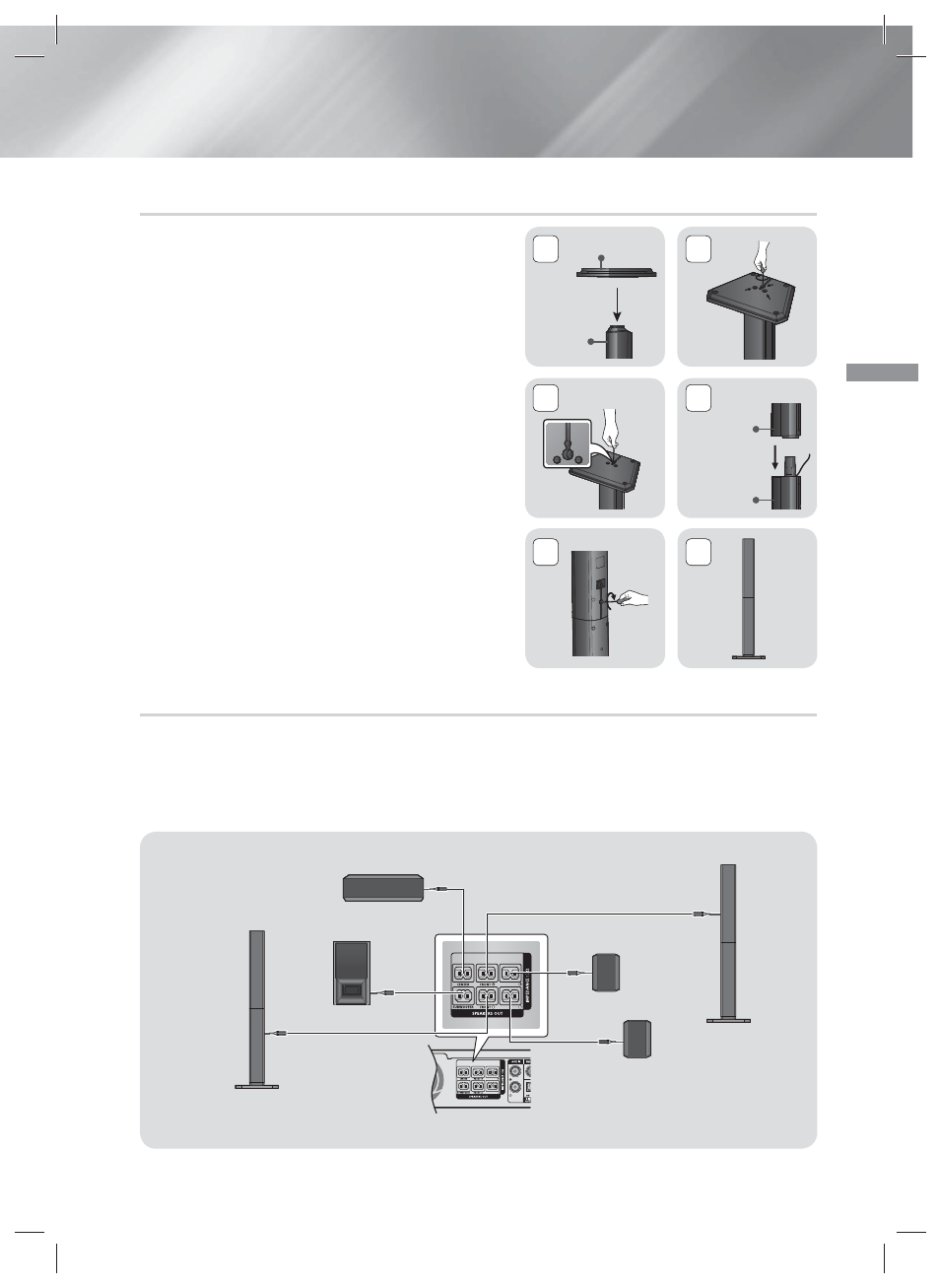

Динамиктерді биік тірекке орнату
* Тек HT-H5530K - Алдыңғы динамиктер
* Тек HT-H5550K - Алдыңғы/көлемді динамиктер
1. Тірек негізін төңкеріп, оны тірекке жалғаңыз.
2. 3 белгіленген тесіктегі бұрандаларды салу үшін
бұрауышты пайдаланыңыз.
3. Бірге берілген динамик сымын жер тартылысы
бағытында түзетіп, оны тірек негізінің ортасындағы
тесікке кіргізіңіз.
4. Жоғарғы динамикті құрылған тірекке жалғаңыз.
5. Бұранданы динамиктің артқы жағындағы тесікке
бұрауышпен сағат тілінің бағытында бұрап, кіргізіңіз.
Одан кейін, динамик кабелін қосыңыз.
6. Бұл динамик орнатылғаннан кейінгі көрініс.
Басқа динамиктерді орнату үшін осы қадамдарды
орындаңыз.
Динамик кабелінің қосылымдары
1. Әр бумадағы түспен белгіленген сымды әр динамиктің түбіндегі түспен белгіленген жапсырмаға сәйкес
келтіру арқылы динамик кабельдерінің әрбір жұбын тиісті динамикке сәйкес келтіріңіз.
2. Динамик кабельдері ұштарының түстерін динамик ұяларындағы түстерге сәйкестендіріп, әрбір
динамиктегі сымның ұштарын өнімнің артқы жағына жалғаңыз.
HT-H5530K жағдайында
SURROUND
SURROUND
SURROUND
SURROUND
Алдыңғы динамик (О)
Сабвуфер
Ортаңғы динамик
Алдыңғы динамик (С)
Көлемді динамик (С)
Көлемді динамик (О)
* HT-H5550K динамиктерін жалғау үшін, 5-бетті қараңыз.
2 1
Тіректің негізі
Тірек
5 6
4 3
Динамик
Тірек
