Сенсоры: Размеры и вес в [мм] и [кг]
Сенсоры: Размеры и вес в [дюймах] и [фунтах]
Сенсоры

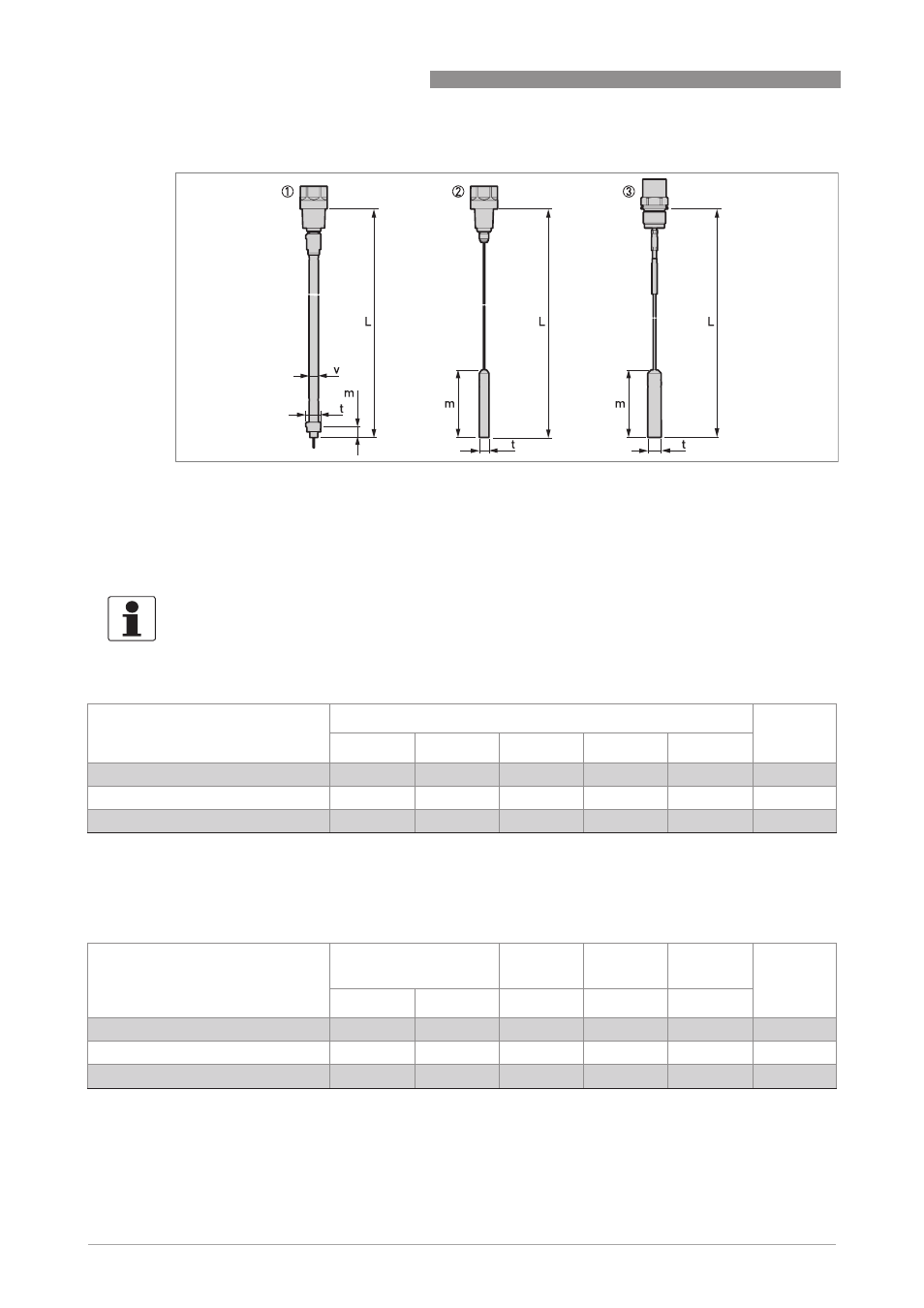

Pиcyнoк 8-5: Габаритные размеры сенсоров
L - это полная длина сенсора. В нее включается длина груза для тросовых сенсоров и длина наконечника для коаксиальных
сенсоров.
m - это длина груза или длина наконечника для коаксиальных сенсоров
1 ∅14 мм / ∅0,55¨ коаксиальный сенсор
2 ∅2 мм / ∅0,08¨ однотросовый сенсор
3 ∅4 мм / ∅0,15¨ однотросовый сенсор
Информация!
Для дополнительных сведений, смотрите Ограничения при измерениях на странице 68.
Сенсоры
Габаритные размеры [мм]
Вес
[кг]
L мин.
L макс.
m
t
v
Коаксиальный
∅14 мм
730
1
4067
2
15
∅21
∅14
0,45
3
Однотросовый сенсор
∅2 мм
1000
1
20000
100
∅14
-
0,4
Однотросовый сенсор
∅4 мм
1000
1
10000
100
∅20
-
1,2
1 Все виды сенсоров могут быть укорочены прямо по месту установки
2 Коаксиальный сенсор может быть поставлен с 6 стандартными вариантами длины: 730 мм, 1397 мм, 2065 мм¨, 2732 мм, 3400 мм или 4067 мм
3 Это вес каждого сегмента для коаксиального сенсора
Сенсоры
Габаритные размеры
[дюймы]
Вес
[фунты]
L мин.
L макс.
m
t
v
Коаксиальный
∅0,55¨
29
1
160
2
0,6
∅0,8
∅0,55
0,30
3
Однотросовый сенсор
∅0,08¨
40
1
787
4,0
∅0,5
-
0,88
Однотросовый сенсор
∅0,15¨
40
1
394
4,0
∅0,8
-
2,64
1 Все виды сенсоров могут быть укорочены прямо по месту установки
2 Коаксиальный сенсор может быть поставлен с 6 стандартными вариантами длины: 29¨, 55¨, 81¨, 108¨, 134¨ или 160¨
3 Это вес каждого сегмента для коаксиального сенсора
