3.2.3 Как собрать сегментированный коаксиальный сенсор
• Вставьте сигнальный трос внутрь первого трубного сегмента. Убедитесь, что сигнальный трос
проходит через центральное отверстие в распорке.
• Подсоедините первый трубный сегмент к резьбе на верхней части сигнального троса. Затяните
резьбу с помощью рожкового ключа на 17 мм.
• Вставьте фиксирующий винт в начало трубного сегмента. Зажмите их с помощью шестигранного
ключа на 3 мм.
• Повторяйте эти шаги для подсоединения каждого трубного сегмента, однако не вставляйте
фиксирующий винт в последний трубный сегмент.
Подсоединение трубных сегментов

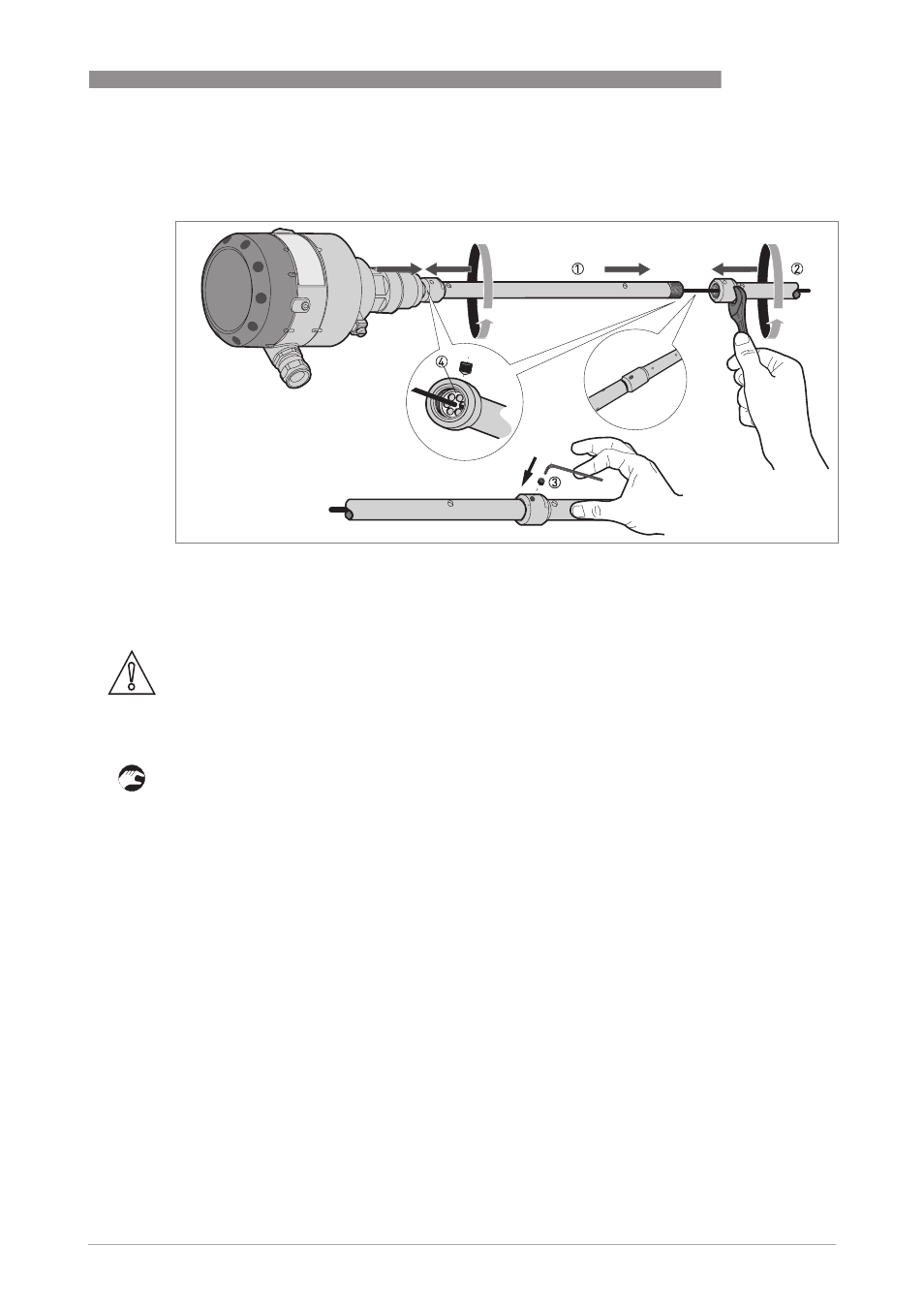

Pиcyнoк 3-11: Как собрать сегментированный коаксиальный сенсор: часть 1
1 Верхний трубный сегмент
2 Нижний трубный сегмент
3 1 зажимной винт HC M6×5
4 Центрирующая пластиковая распорка
Осторожно!
• После затяжки фиксирующих винтов на каждом трубном сегменте, коаксиальный сенсор
будет невозможно разобрать.
• При необходимости изменить длину сенсора не вставляйте фиксирующий винт в последний
трубный сегмент!
