Успокоительные трубы
Установка в емкостях с одним жидким продуктом
• Убедитесь, что в успокоительной трубе есть вентиляционное отверстие, находящееся выше
максимального уровня взлива.
• Если сенсор имеет груз, то убедитесь, что между грузом и стенками успокоительной трубы есть
свободное пространство.
Выносные колонки
Установка в емкостях с одним жидким продуктом
• Верхний отбор выносной колонки должен быть выше максимального уровня взлива продукта в
емкости.
• Нижний отбор выносной колонки должен быть ниже минимального уровня взлива продукта в
емкости.
3.1.6 Горизонтальные цилиндрические емкости
Требования по монтажу для вертикальных емкостей полностью применимы и к горизонтальным
цилиндрическим емкостям.
Осторожно!
Требования к монтажу
• Обсадные трубы должны быть металлическими.
• Обсадные трубы должны быть ровными. В них не должно быть резких изменений диаметра,
начиная от технологического присоединения до конца обсадной трубы.
• Обсадные трубы должны быть установлены вертикально.
• Рекомендуемая чистота поверхности: <±0,1 мм / <±0,004¨.
• Только для успокоительных труб: конец успокоительной трубы должен быть открыт.
• Расположите сенсор в середине обсадной трубы.
• Убедитесь, что на дне обсадной трубы нет отложений, которые могут помешать установке
прибора
• Убедитесь, что в осадной трубе находится жидкий продукт.
Осторожно!
Внимательно вносите значения объема и массы в таблицу преобразования. Объем не должен
изменяться пропорционально уровню.

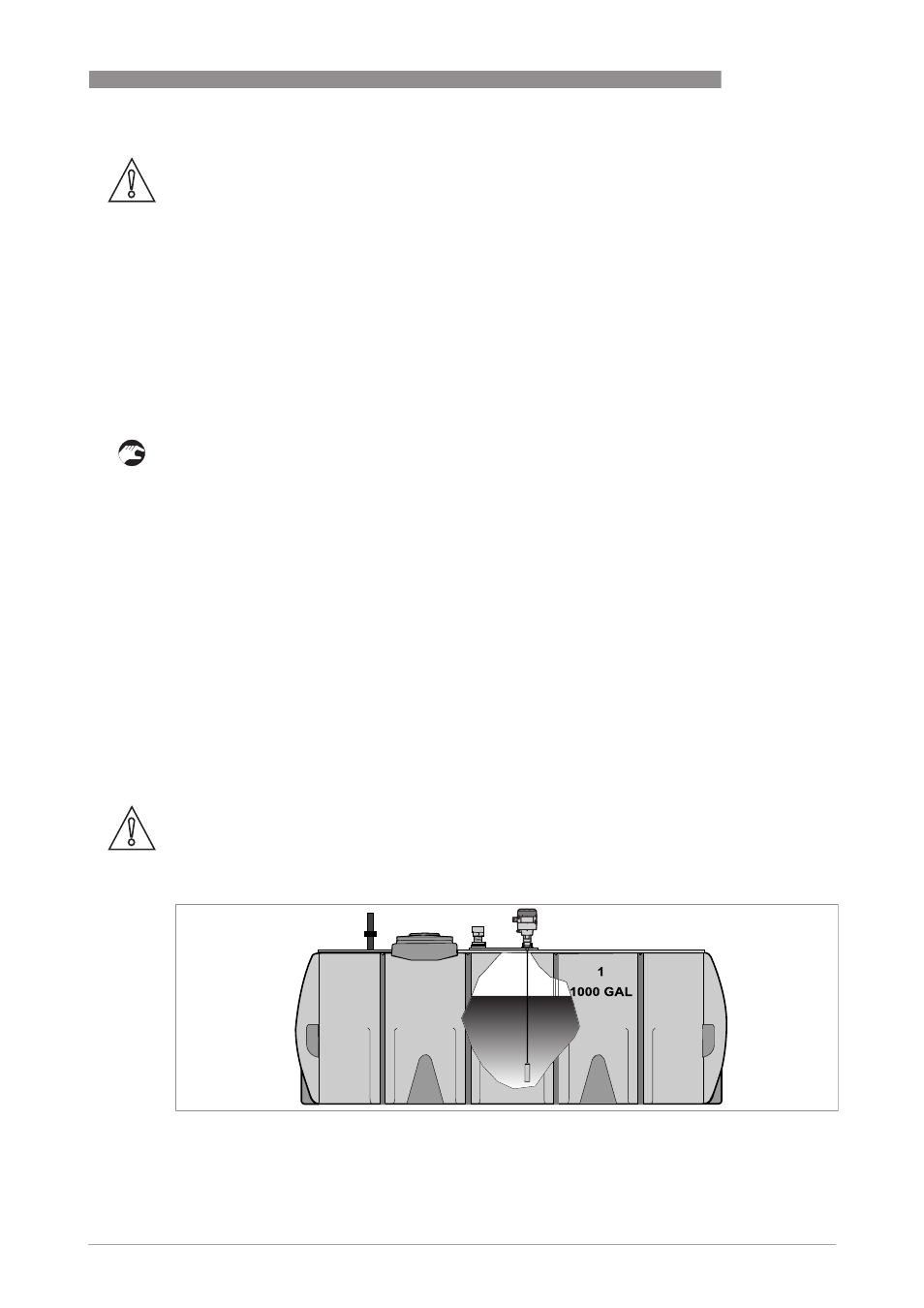

Pиcyнoк 3-8: Как смонтировать прибор на горизонтальных цилиндрических емкостях
