Электрический монтаж
4
33
OPTIFLEX 1100 C
www.krohne.com
01/2013 - 4002015401 - HB OPTIFLEX 1100 R01 ru
• Прикрепите предохранительный шнур к модулю дисплея с помощью ключа TORX T10.
• Подключите гибкий кабель к блоку электроники.
• Поставьте крышку.
• Закрепите ее по часовой стрелке.

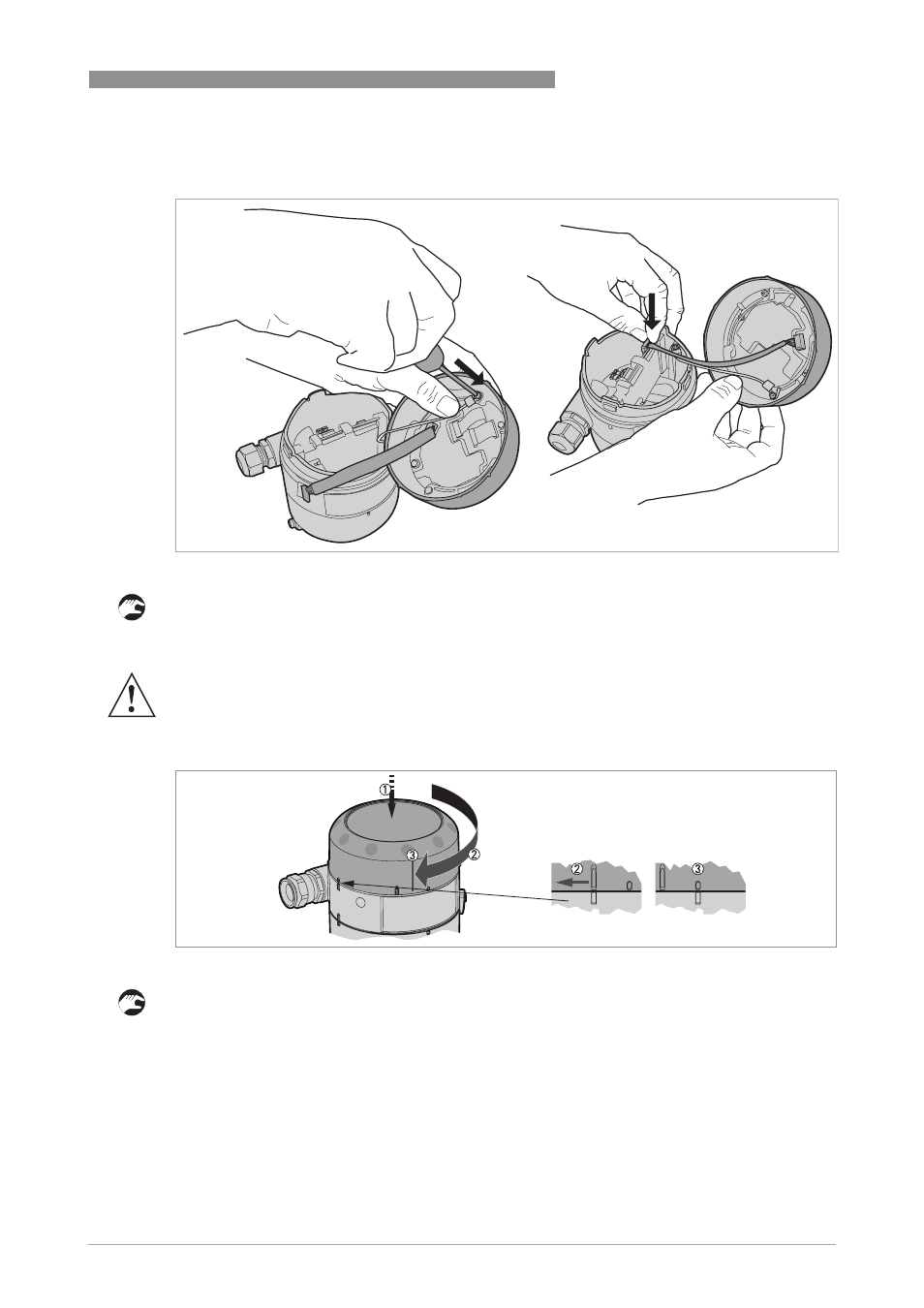

Pиcyнoк 4-9: Установка модуля дисплея на блок электроники
Внимание!
если не убрать провода в сторону от крышки с резьбой, то можно повредить их при установке
модуля дисплея на электронный конвертер.
Pиcyнoк 4-10: Как закрыть крышку клеммного отсека
